UNIVERSIDAD PRIVADA DE TACNA

FACULTAD DE INGENIERIA ESCUELA PROFESIONAL DE INGENIERIA CIVIL

Tabique:

E=0.15m

H=2.6m

𝛾 =1.8kg/cm

2018-II

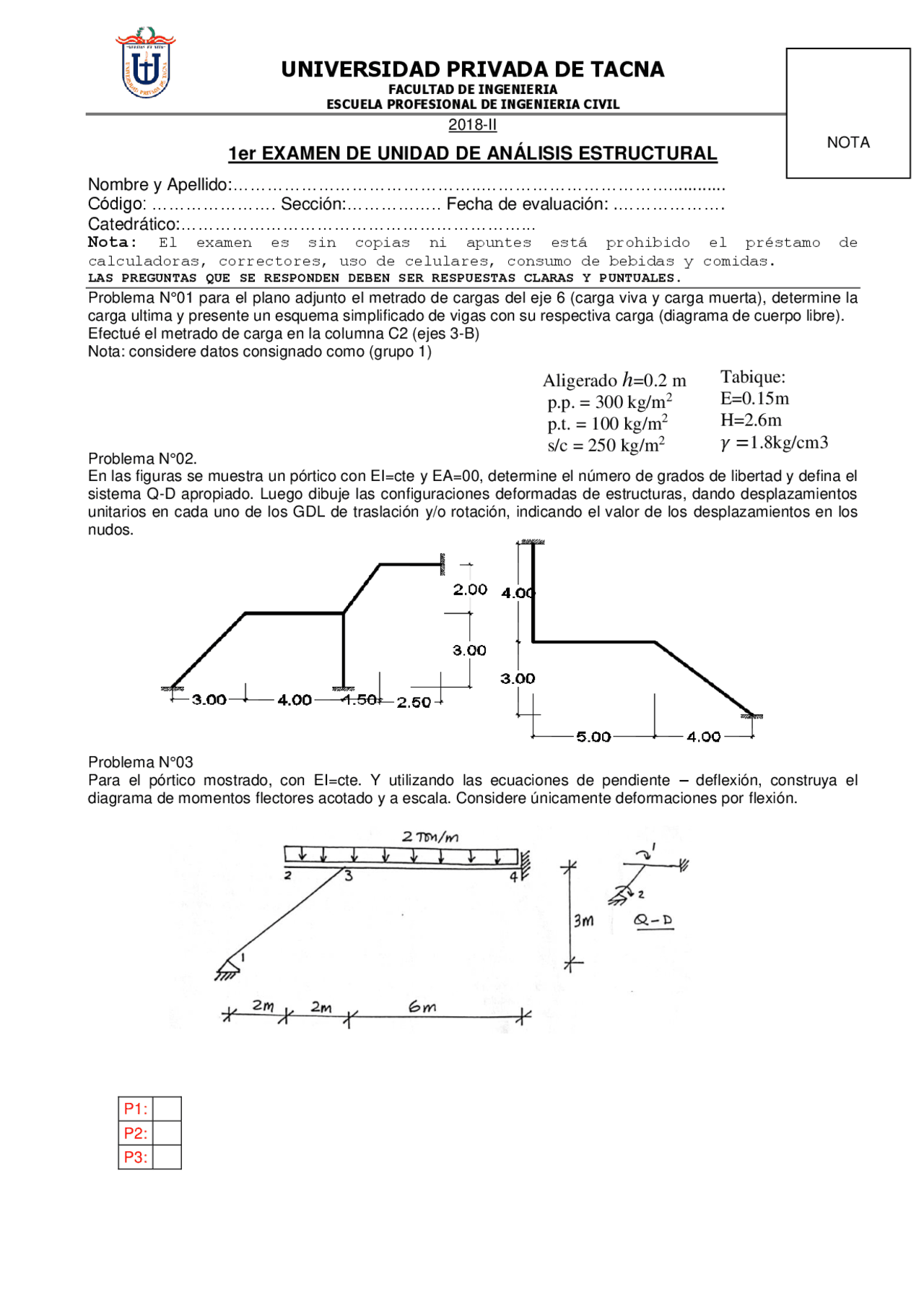

1er EXAMEN DE UNIDAD DE ANÁLISIS ESTRUCTURAL

Nombre y Apellido:……………………………………..……………………………............

Código: …………………. Sección:…………….. Fecha de evaluación: .……………….

Catedrático:……………………………………………………...

Nota : El examen es sin copias ni apuntes está prohibido el préstamo de

calculadoras, correctores, uso de celulares, consumo de bebidas y comidas. LAS PREGUNTAS QUE SE RESPONDEN DEBEN SER RESPUESTAS CLARAS Y PUNTUALES.

Problema N°01 para el plano adjunto el metrado de cargas del eje 6 (carga viva y carga muerta), determine la carga ultima y presente un esquema simplificado de vigas con su respectiva carga (diagrama de cuerpo libre). Efectué el metrado de carga en la columna C2 (ejes 3-B) Nota: considere datos consignado como (grupo 1)

Problema N°02. En las figuras se muestra un pórtico con EI=cte y EA=00, determine el número de grados de libertad y defina el sistema Q-D apropiado. Luego dibuje las configuraciones deformadas de estructuras, dando desplazamientos unitarios en cada uno de los GDL de traslación y/o rotación, indicando el valor de los desplazamientos en los nudos.

Problema N° Para el pórtico mostrado, con EI=cte. Y utilizando las ecuaciones de pendiente – deflexión, construya el diagrama de momentos flectores acotado y a escala. Considere únicamente deformaciones por flexión.

P1:

P2:

P3:

NOTA

Aligerado h =0.2 m

p.p. = 300 kg/m^2

p.t. = 100 kg/m^2

s/c = 250 kg/m^2
