Asignatura: Análisis Estructural y Laboratorio
Código: CT01041
Docente: Jhon Cárdenas M.Sc
Tarea 03
Trayectoria de cargas

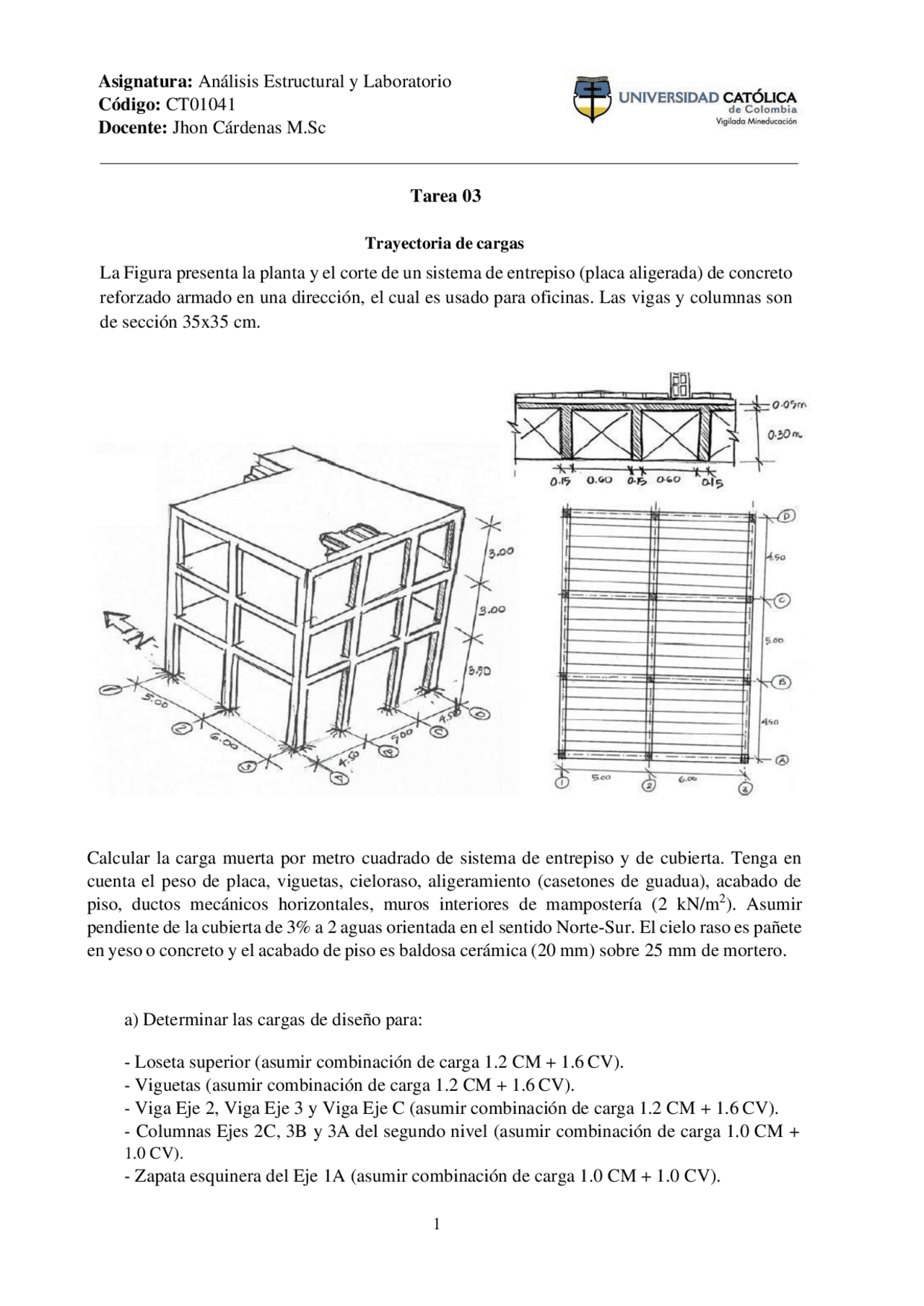

La Figura presenta la planta y el corte de un sistema de entrepiso (placa aligerada) de concreto
reforzado armado en una dirección, el cual es usado para oficinas. Las vigas y columnas son
de sección 35x35 cm.
Calcular la carga muerta por metro cuadrado de sistema de entrepiso y de cubierta. Tenga en
cuenta el peso de placa, viguetas, cieloraso, aligeramiento (casetones de guadua), acabado de
piso, ductos mecánicos horizontales, muros interiores de mampostería (2 kN/m2). Asumir
pendiente de la cubierta de 3% a 2 aguas orientada en el sentido Norte-Sur. El cielo raso es pañete
en yeso o concreto y el acabado de piso es baldosa cerámica (20 mm) sobre 25 mm de mortero.
a) Determinar las cargas de diseño para:
- Loseta superior (asumir combinación de carga 1.2 CM + 1.6 CV).
-
Viguetas (asumir combinación de carga 1.2 CM + 1.6 CV).
-
Viga Eje 2, Viga Eje 3 y Viga Eje C (asumir combinación de carga 1.2 CM + 1.6 CV).
-
Columnas Ejes 2C, 3B y 3A del segundo nivel (asumir combinación de carga 1.0 CM +
1.0 CV).
-
Zapata esquinera del Eje 1A (asumir combinación de carga 1.0 CM + 1.0 CV).
