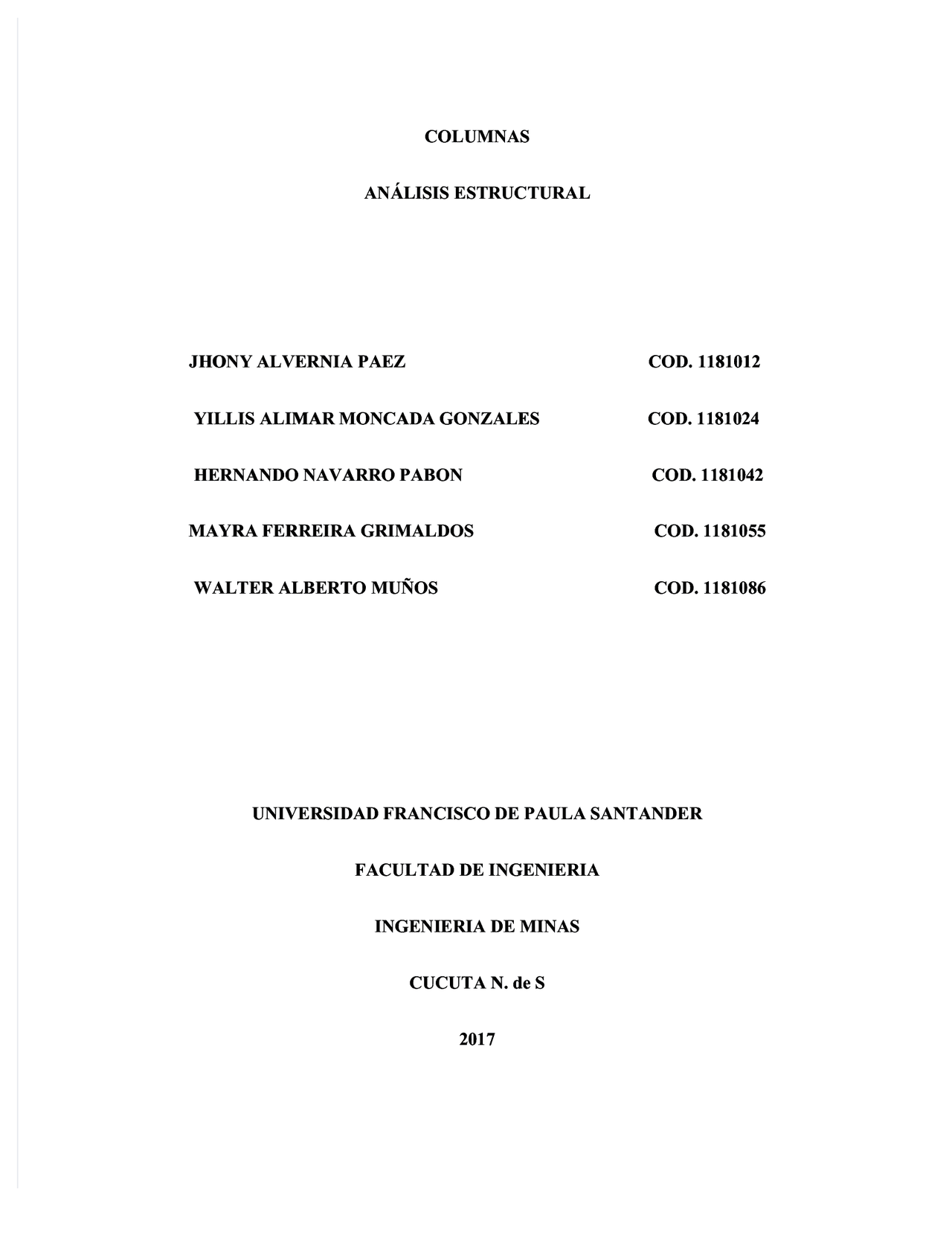

COLUMNASCOLUMNAS
ANÁLISIS ESTRUCTURALANÁLISIS ESTRUCTURAL
JHONYJHONY ALVERNIAALVERNIA PAEZPAEZ COD.COD. 11810121181012
YILLISYILLIS ALIMARALIMAR MONCADAMONCADA GONZALESGONZALES COD.COD. 11810241181024
HERNANDOHERNANDO NAVARRONAVARRO PABONPABON COD.COD. 11810421181042
MAYRAMAYRA FERREIRAFERREIRA GRIMALDOSGRIMALDOS COD.COD. 11810551181055
WALTERWALTER ALBERTOALBERTO MUÑOSMUÑOS COD.COD. 11810861181086
UNIVERSIDAD FRANCISCO DE PAULA SANTANDERUNIVERSIDAD FRANCISCO DE PAULA SANTANDER
FACULTAD DE INGENIERIAFACULTAD DE INGENIERIA
INGENIERIA DE MINASINGENIERIA DE MINAS
CUCUTA N. de SCUCUTA N. de S 20172017
COLUMNASCOLUMNAS
JHONY JHONY ALVERNIAALVERNIA PAEZPAEZ COD.COD. 11810121181012
YILLISYILLIS ALIMARALIMAR MONCADAMONCADA GONZALESGONZALES COD.COD. 11810241181024
HERNANDOHERNANDO NAVARRONAVARRO PABONPABON COD.COD. 11810421181042
MAYRAMAYRA FERREIRAFERREIRA GRIMALDOSGRIMALDOS COD.COD. 11810551181055
WALTERWALTER ALBERTOALBERTO MUÑOSMUÑOS COD.COD. 11810861181086
PRESENTADO A:PRESENTADO A:
CARLOS ALEXIS BONILLA GRANADOSCARLOS ALEXIS BONILLA GRANADOS
INGENIERO CIVILINGENIERO CIVIL
UNIVERSIDAD FRANCISCO DE PAULA SANTANDERUNIVERSIDAD FRANCISCO DE PAULA SANTANDER
FACULTAD DE INGENIERIAFACULTAD DE INGENIERIA
INGENIERIA DE MINASINGENIERIA DE MINAS
CUCUTA N. de SCUCUTA N. de S 20172017
13. TIPOS DE CARGAS QUE AFECTAN LAS COLUMNAS
14. PROCESO CONSTRUCTIVO
CONCLUSIONES
INTRODUCCION
Las columnas son un elemento estructural de gran importancia en las construcciones son los primeros en convertir las cargas horizontales a verticales y la transmiten a la cimentación y este al suelo. A continuación podrán observar una breve explicación de columnas, se aprecian las diferentes tipos de columnas como se denominan cuáles son sus funciones como las identificamos, cuál es su proceso constructivo. La columnas son elementos que sostienen principalmente cargas a compresión, en general las columnas también soportan momentos flectores con respecto a uno o dos ejes de sección transversal y esta acción puede producir fuerzas de tensión sobre una parte de la sección transversal; es por esto que en este trabajo explicamos cómo se realiza el diseño para cada tipo de carga requerida y cuál es el tipo de columna más adecuado. También hablaremos de falla estructural de una columna que es un evento de principal importancia, y que se debe tener en cuenta en la construcción de columnas para evitar las fallas que puede resultar en pérdidas económicas y humanas.
5. 4. CONTEXTO ESTRUCTURAL
Las columnas son miembros verticales a compresión de los marcos estructurales y sirven para apoyar a las vigas cargadas. Transmiten las cargas de los pisos superiores hasta la planta baja y después al suelo, a través de la cimentación. Puesto que las columnas son elementos a compresión la falla de una columna en un lugar crítico puede causar el colapso progresivo de los pisos concurrentes y el colapso total último de la estructura completa. Son elementos estructurales sometidos principalmente a carga axial (se puede decir que es aquella que aparece como resultante de un sistema de cargas, misma que transcurre por el eje centroidal de la sección del elemento cargado) de compresión o a compresión y flexión, incluyendo o no torsión o esfuerzos cortantes y con una relación de longitud a la menor dimensión de la sección de 3 o más. En el caso de las vigas, la cantidad de refuerzos controlan para obtener un comportamiento de falla dúctil. En el caso de las columnas ocasionalmente dominara la carga axial; por lo que no se puede evitar un comportamiento de falla por compresión para las cosas en los que existe una relación grande de carga axial y momento flexionaste. A medida que se intensifica la carga en una columna, el agrietamiento se intensifica en los lugares de los amarres transversales, en toda su altura. En el estado límite de falla el recubrimiento de concreto de las columnas con estribos se desprende y las varillas longitudinales quedan expuestas. Las cargas adicionales conducen a la falla y al pandeo local de las varillas
longitudinales individuales, en las partes sin soportes entre estribos. Se debe notar que en el estado límite de falla, el recubrimiento de concreto del refuerzo se desprende primero antes de que se destruya la adherencia.
- TIPOS DE COLUMNAS Atendiendo a su disposición en relación con otros componentes de un edificio, pueden distinguirse estos tipos de columnas:
- Columna de acero
- Columna de madera
- Columna de concreto reforzado
- COLUMNA DE ACERO Son elementos de acero sólido y su sección depende del diseño estructural, son hechas en fábrica y soldadas a una placa de acero fijada a un pedestal de concreto. Las columnas de acero son fabricadas previamente en un taller o en una fábrica especializada en estructuras de acero, simultáneamente se pueden realizar obras en el terreno, como fundaciones u otras. Por lo tanto su
estructurales, aunque también pueden erigirse con fines decorativos. Columnas de madera: Son las piezas de madera en posición vertical que forman parte de una estructura de madera La columna sólida sencilla Generalmente se unen al techo mediante un ensamble a media madera o en forma de u
Columnas con separadores más utilizada, consiste en dos tablas paralelas separadas por tacos de madera Instalación de las columnas de madera Las columnas, casi siempre son miembros verticales robustos de una sola pieza, encargados de la transmisión de cargas al suelo o cimiento, descansarán sobre una base sólida Relación de esbeltez Se entiende por efecto de esbeltez la reducción de resistencia de un elemento sujeto a compresión axial o a flexo-comprensión. Madera para miembros estructurales A diferencia de muchos materiales de construcción, la madera no es un material elaborado, sino orgánico, que generalmente se usa en su forma natural. De los numerosos factores que influyen en su resistencia, los más importantes son: la densidad, los defectos naturales y su contenido de humedad.
e) de arco eléctrico f) autógena (gas). CONCLUSIONES
Se identificó en un contexto más normativo el significado y el proceso constructivo de una columna estructural Se llegó a la conclusión que en un proceso de carga axial la compresión biaxial con esfuerzos iguales, combinada con un valor de compresión menor en la tercera dirección, puede esperarse un aumento mayor del 20 por ciento en la resistencia De acuerdo a los resultados del análisis sísmico y del análisis vertical se ha podido verificar que los esfuerzos sísmicos gobiernan el diseño, por eso la importancia de emplear correctamente la norma de diseño sismo resistente. se puede concluir que muchos de los daños de importancia en edificios públicos y de viviendas, han sido consecuencia de deficientes o inexistentes estudios de suelos, mala calidad de los materiales, inadecuado diseño arquitectónico y estructural, deficiencia en los sistemas constructivos y supervisión de las obras. Las columnas de concreto tienen como tarea fundamental transmitir las cargas de las losas hacia los cimientos, la principal carga que recibe es la de compresión, pero en conjunto estructural la columna soporta esfuerzos flexionantes el área comprendida por la ciudad de Cúcuta se encuentra sobre un depósito de arcillas y en una zona donde se encuentran o convergen varias fallas geológicas por lo tanto los procesos constructivos que se vayan a llevar en este casco urbano deben ser responsables, guiados por la NSR-10.
