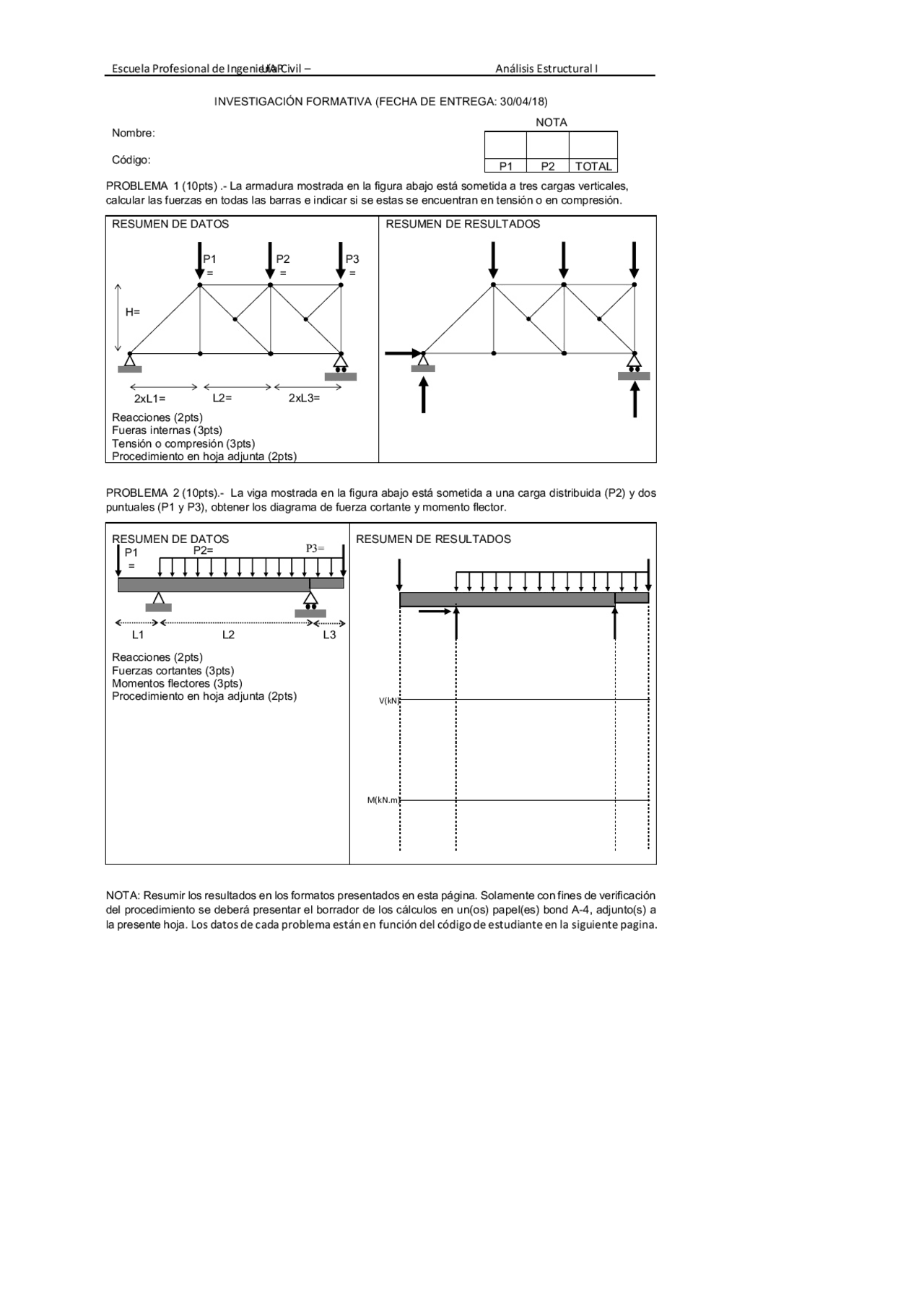

Escuela Profesional de Ingeniería Civil – UAP Análisis Estructural I
INVESTIGACIÓN FORMATIVA (FECHA DE ENTREGA: 30/04/18)
Nombre:
Código: NOTA
P1 P2 TOTAL
PROBLEMA 1 (10pts) .- La armadura mostrada en la figura abajo está sometida a tres cargas verti cales,
calcular las fuerzas en todas las barras e indicar si se estas se encuentran en tensión o en compresión.
RESUMEN DE DATOS
Reacciones (2pts)
Fueras internas (3pts)
Tensión o compresión (3pts)
Procedimiento en hoja adjun ta (2pts)
RESUMEN DE RESULTADOS
PROBLEMA 2 (10pts).- La viga mostrada en la figura abajo está sometida a una carga distribuida (P2) y dos
puntuales (P1 y P3), obtener los diagram a de fuerza cortante y momento flector.
RESUMEN DE DATOS
Reacciones (2pts)
Fuerzas cortantes (3pts)
Momentos flectores (3pts)
Procedimiento en hoja adjun ta (2pts)
RESUMEN DE RESULTADOS
NOTA: Resumir los resultados en los formatos presentados en esta página. Solamente con fines de verificación
del procedimiento se deberá presentar el borrador de los cálculos en un( os) papel(es) bond A-4, adjunto(s ) a
la presente hoja. Los datos de cada problema están en función del código de estudiante en la siguiente pagina.
2xL1= L2= 2xL3=
H= P1= P2= P3=
L2 L3
P2=
P1= P3=
L1 V(kN)
M(kN.m)
