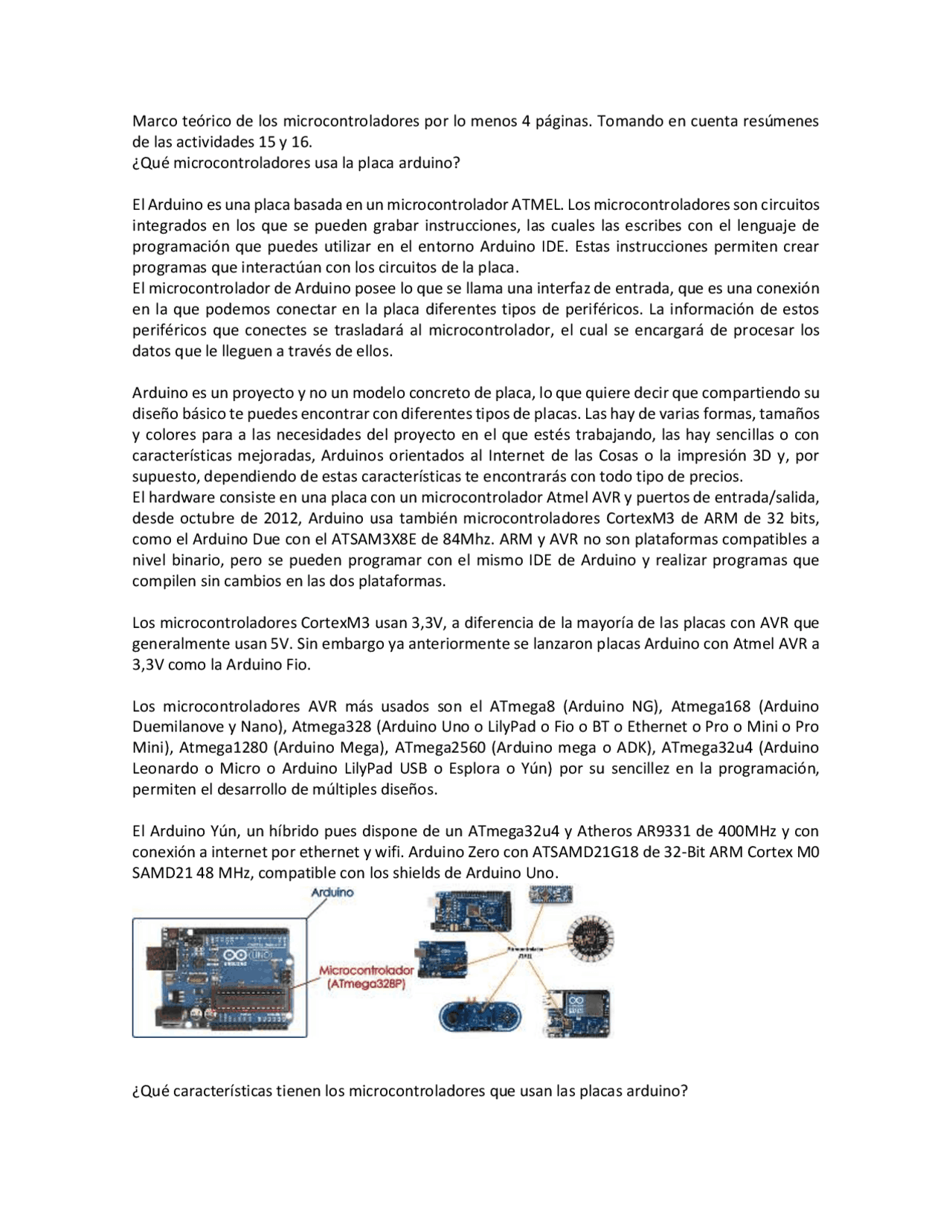

Marco teórico de los microcontroladores por lo menos 4 páginas. Tomando en cuenta resúmenes
de las actividades 15 y 16.
¿Qué microcontroladores usa la placa arduino?
El Arduino es una placa basada en un microcontrolador ATMEL. Los microcontroladores son circuitos
integrados en los que se pueden grabar instrucciones, las cuales las escribes con el lenguaje de
programación que puedes utilizar en el entorno Arduino IDE. Estas instrucciones permiten crear
programas que interactúan con los circuitos de la placa.
El microcontrolador de Arduino posee lo que se llama una interfaz de entrada, que es una conexión
en la que podemos conectar en la placa diferentes tipos de periféricos. La información de estos
periféricos que conectes se trasladará al microcontrolador, el cual se encargará de procesar los
datos que le lleguen a través de ellos.
Arduino es un proyecto y no un modelo concreto de placa, lo que quiere decir que compartiendo su
diseño básico te puedes encontrar con diferentes tipos de placas. Las hay de varias formas, tamaños
y colores para a las necesidades del proyecto en el que estés trabajando, las hay sencillas o con
características mejoradas, Arduinos orientados al Internet de las Cosas o la impresión 3D y, por
supuesto, dependiendo de estas características te encontrarás con todo tipo de precios.
El hardware consiste en una placa con un microcontrolador Atmel AVR y puertos de entrada/salida,
desde octubre de 2012, Arduino usa también microcontroladores CortexM3 de ARM de 32 bits,
como el Arduino Due con el ATSAM3X8E de 84Mhz. ARM y AVR no son plataformas compatibles a
nivel binario, pero se pueden programar con el mismo IDE de Arduino y realizar programas que
compilen sin cambios en las dos plataformas.
Los microcontroladores CortexM3 usan 3,3V, a diferencia de la mayoría de las placas con AVR que
generalmente usan 5V. Sin embargo ya anteriormente se lanzaron placas Arduino con Atmel AVR a
3,3V como la Arduino Fio.
Los microcontroladores AVR más usados son el ATmega8 (Arduino NG), Atmega168 (Arduino
Duemilanove y Nano), Atmega328 (Arduino Uno o LilyPad o Fio o BT o Ethernet o Pro o Mini o Pro
Mini), Atmega1280 (Arduino Mega), ATmega2560 (Arduino mega o ADK), ATmega32u4 (Arduino
Leonardo o Micro o Arduino LilyPad USB o Esplora o Yún) por su sencillez en la programación,
permiten el desarrollo de múltiples diseños.
El Arduino Yún, un híbrido pues dispone de un ATmega32u4 y Atheros AR9331 de 400MHz y con
conexión a internet por ethernet y wifi. Arduino Zero con ATSAMD21G18 de 32-Bit ARM Cortex M0
SAMD21 48 MHz, compatible con los shields de Arduino Uno.
¿Qué características tienen los microcontroladores que usan las placas arduino?
