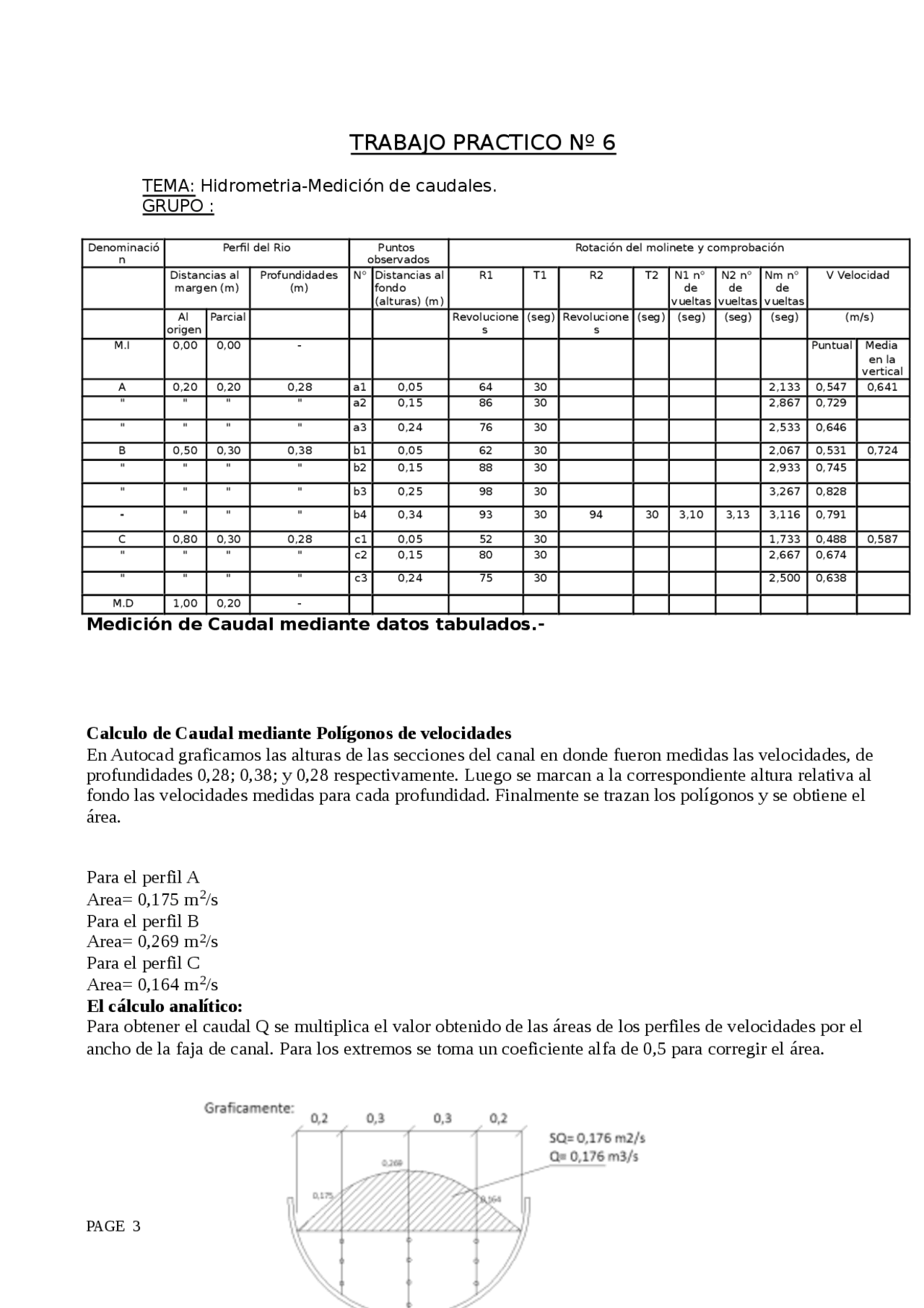

TRABAJO PRACTICO Nº 6
TEMA: Hidrometria-Medición de caudales.
GRUPO :
Denominació
n
Perfil del Rio Puntos
observados
Rotación del molinete y comprobación
Distancias al
margen (m)
Profundidades
(m)
N° Distancias al
fondo
(alturas) (m)
R1 T1 R2 T 2 N1 n°
de
vueltas
N2 n°
de
vueltas
Nm n°
de
vueltas
V Velocidad
Al
origen
Parcial Revolucione
s
(seg) Revolucione
s
(seg) (seg) (seg) (seg) (m/s)
M.I 0,00 0,00 - Puntual Media
en la
vertical
A 0,20 0,20 0,28 a1 0,05 64 30 2,133 0,547 0,641
" " " " a2 0,15 86 30 2,867 0,729
" " " " a3 0,24 76 30 2,533 0,646
B 0,50 0,30 0,38 b1 0,05 62 30 2,067 0,531 0,724
" " " " b2 0,15 88 30 2,933 0,745
" " " " b3 0,25 98 30 3,267 0,828
-" " " b4 0,34 93 30 94 30 3,10 3,13 3,116 0,791
C 0,80 0,30 0,28 c1 0,05 52 30 1,733 0,488 0,587
" " " " c2 0,15 80 30 2,667 0,674
" " " " c3 0,24 75 30 2,500 0,638
M.D 1,00 0,20 -
Medición de Caudal mediante datos tabulados.-
Calculo de Caudal mediante Polígonos de velocidades
En Autocad graficamos las alturas de las secciones del canal en donde fueron medidas las velocidades, de
profundidades 0,28; 0,38; y 0,28 respectivamente. Luego se marcan a la correspondiente altura relativa al
fondo las velocidades medidas para cada profundidad. Finalmente se trazan los polígonos y se obtiene el
área.
Para el perfil A
Area= 0,175 m2/s
Para el perfil B
Area= 0,269 m2/s
Para el perfil C
Area= 0,164 m2/s
El cálculo analítico:
Para obtener el caudal Q se multiplica el valor obtenido de las áreas de los perfiles de velocidades por el
ancho de la faja de canal. Para los extremos se toma un coeficiente alfa de 0,5 para corregir el área.
