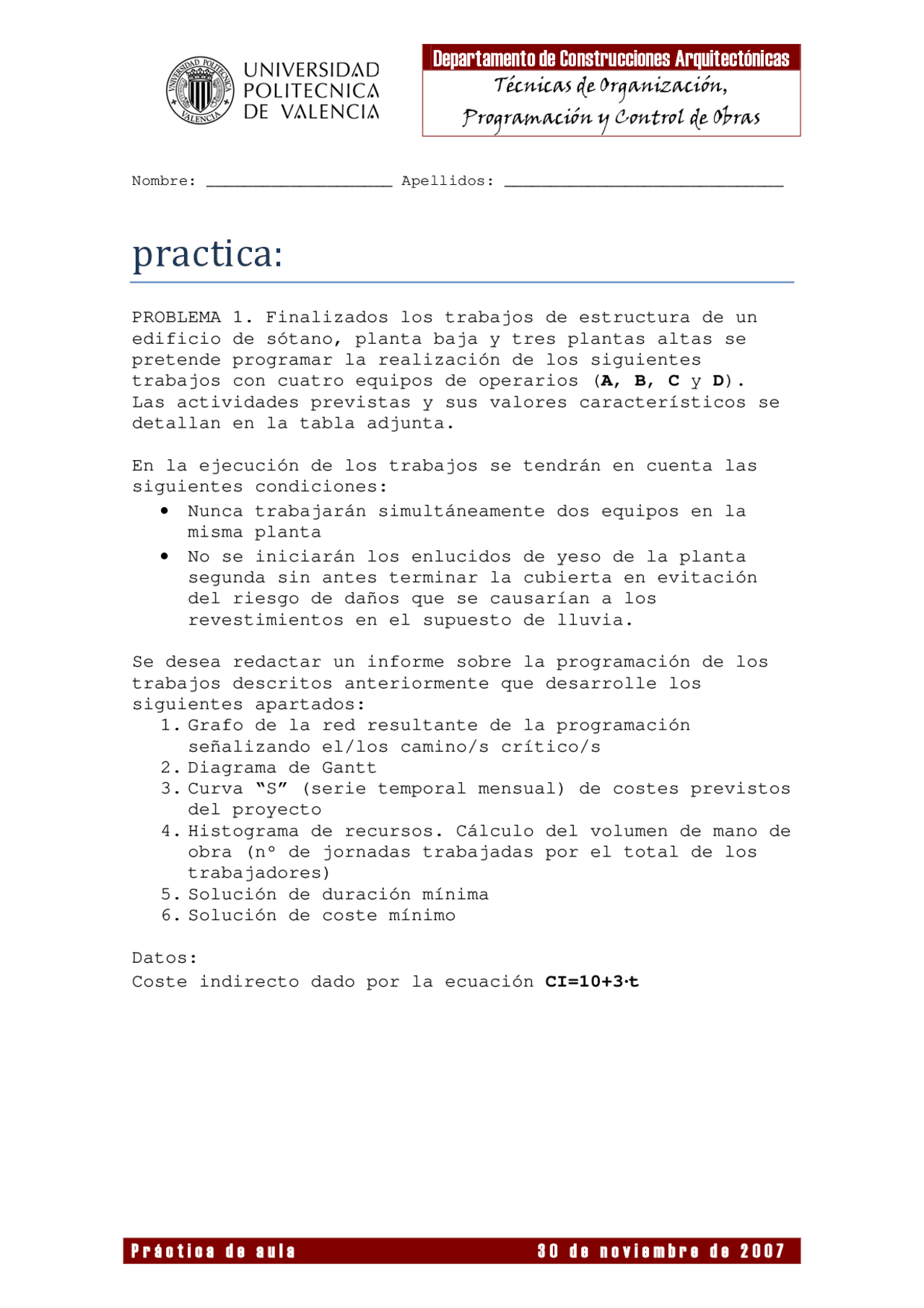

Departamento de Construcciones Arquitectónicas
Técnicas de Organización,
Programación y Control de Obras
Nombre: ____________________ Apellidos: ______________________________
Práctica de aula 30 de noviembre de 2007
practica:
PROBLEMA 1. Finalizados los trabajos de estructura de un
edificio de sótano, planta baja y tres plantas altas se
pretende programar la realización de los siguientes
trabajos con cuatro equipos de operarios (A, B, C y D).
Las actividades previstas y sus valores característicos se
detallan en la tabla adjunta.
En la ejecución de los trabajos se tendrán en cuenta las
siguientes condiciones:
• Nunca trabajarán simultáneamente dos equipos en la
misma planta
• No se iniciarán los enlucidos de yeso de la planta
segunda sin antes terminar la cubierta en evitación
del riesgo de daños que se causarían a los
revestimientos en el supuesto de lluvia.
Se desea redactar un informe sobre la programación de los
trabajos descritos anteriormente que desarrolle los
siguientes apartados:
1. Grafo de la red resultante de la programación
señalizando el/los camino/s crítico/s
2. Diagrama de Gantt
3. Curva “S” (serie temporal mensual) de costes previstos
del proyecto
4. Histograma de recursos. Cálculo del volumen de mano de
obra (nº de jornadas trabajadas por el total de los
trabajadores)
5. Solución de duración mínima
6. Solución de coste mínimo
Datos:
Coste indirecto dado por la ecuación CI=10+3⋅t
