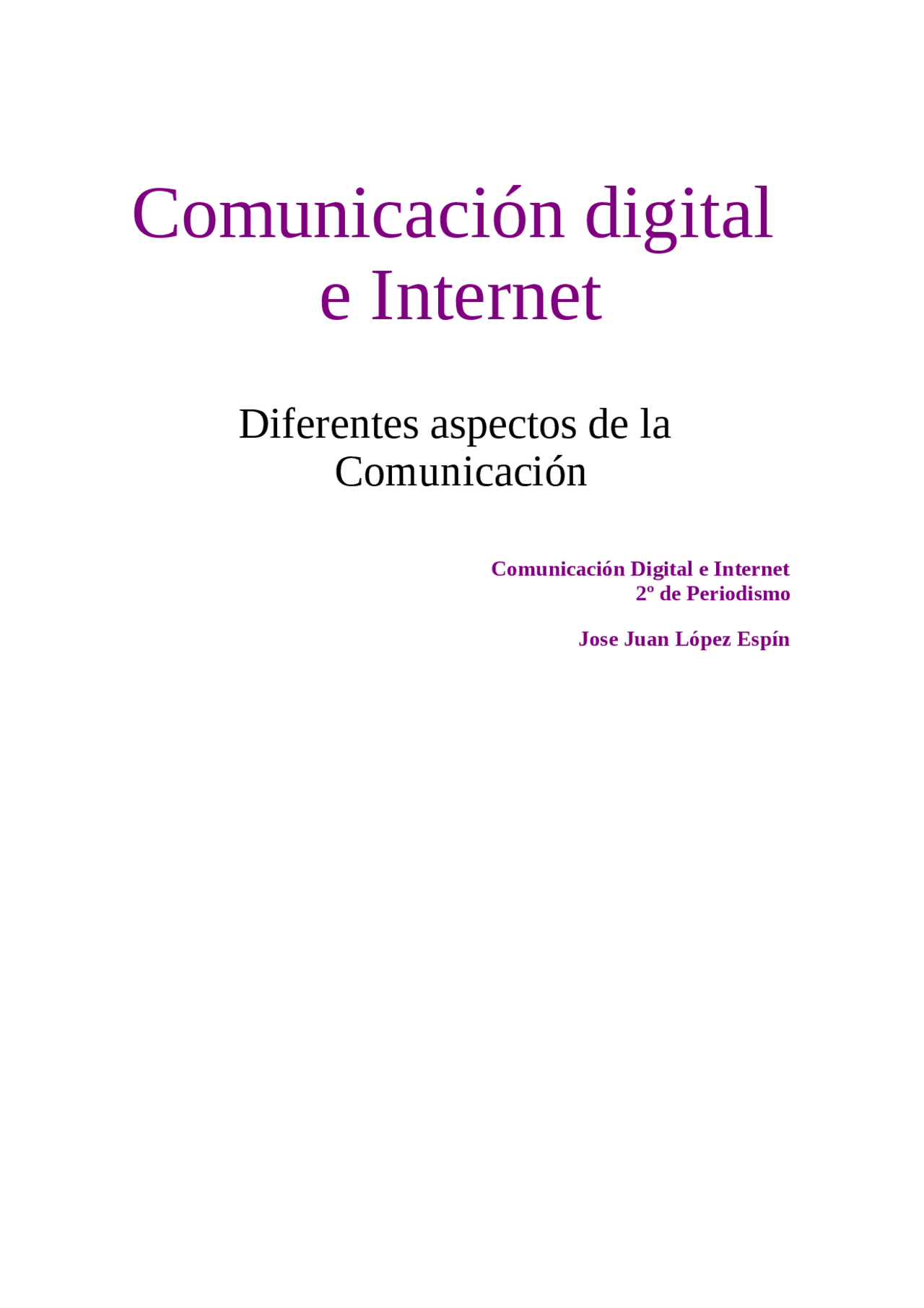

Comunicación digital

e Internet

Diferentes aspectos de la

Comunicación

Comunicación Digital e Internet

2º de Periodismo

Jose Juan López Espín

Escala de la red

Cuando la conexión es entre dos computadores únicamente y ambos están en la misma habitación u oficina, el recurso de transmisión puede consistir en un sencillo cable de enlace punto a punto.

Por otro lado, si los computadores están en diferentes partes de una ciudad o de un país, es preciso usar otro tipo de recursos, como la la red telefónica pública conmutada

Cuando la conexión es entre varias máquinas se suele clasificar la red en:

• redes de área local (LAN: local area network) que se suelen utilizar para distancias que oscilan entre 10 metros y 2 kilómetros
• redes de área metropolitana (MAN: metropolitan area network), para la interconexión dentro de una ciudad y cercanías
• redes de área extendida (WAN: wide area network) para distancias mayores de 10 kilómetros hasta las interplanetarias.

Además, a la conexión de dos o más redes se le conoce como una interred. La red Internet, de alcance mundial, es un ejemplo muy conocido de interred. La distancia es un medio de clasificación importante porque se usan diferentes técnicas a diferentes escalas, y la nomenclatura de los componentes a menudo varía.

Medios de Transmisión

El propósito de la capa física consiste en transportar el flujo original de bits de una máquina a otra. En esta sección vamos a estudiar los distintos tipos de medios de transmisión que podemos usar, así como los problemas que se pueden presentar durante las transmisiones.

Normalmente se pueden utilizar varios tipos de medios físicos para realizar una transmisión. Estos medios se pueden clasificar principalmente en guiados y no guiados, tanto en unos como en otros la comunicación es en forma de ondas electromagnéticas, u óptica en el caso de la fibra óptica.

Medios guiados

Los medios guiados son los que proporcionan un conducto cerrado desde un dispositivo a otro. Los más usuales son el cable de par trenzado, el cable coaxial y la fibra óptica. Una señal que circula por cualquiera de estos medios está dirigida y contenida por los límites físicos del medio.

El cable de par trenzado y el cable coaxial usan un conductor metálico (el cobre) que acepta y transporta señales en forma de corriente eléctrica. La fibra óptica, por el contrario, es un cable de fibra de vidrio o plástico que permite transportar señales en forma de haces de luz.

Jose Juan López Espín

• el detector que es un fotodiodo que genera un pulso eléctrico en el momento en el que recibe un rayo de luz.

El núcleo está rodeado por un revestimiento de vidrio con un índice de refracción menor que el del núcleo, con el fin de mantener toda la luz en el núcleo. A continuación viene una cubierta plástica delgada para proteger al revestimiento. Las fibras normalmente se agrupan en haces protegidas por una funda exterior, tal y como se muestra en la figura

Las principales ventajas que presenta la transmisión por fibra óptica sobre el par trenzado son su resistencia al ruido, su menor atenuación de la señal, mayor ancho de banda y su grosor:

• Resistencia al ruido : el hecho que la transmisión por fibra óptica use luz en vez de electricidad hace que no le afecte el ruido. La cubierta externa impide que la luz externa, que sería la única posible interferencia, afecte a la transmisión.
• Menor atenuación de la señal : la distancia de transmisión para la fibra óptica es significativamente mayor que para cualquier otro medio guiado. Una señal puede recorrer kilómetros sin necesidad de ser regenerada.
• Mayor ancho de banda : los cables de fibra óptica pueden soportar anchos de banda mucho mayores que el par trenzado o el cable coaxial. Actualmente las velocidades de transmisión y el ancho de banda utilizado en _bra óptica no están limitados por el medio, sino por la tecnología disponible para la generación y recepción de la señal.
• Grosor : la fibra de vidrio tiene un grosor mucho menor que cualquier otro medio guiado. Así un cable de fibra óptica con cientos de fibras tan sólo tiene un par de centímetros de grosor.

Por otra parte los principales inconvenientes de la fibra óptica son su coste, la instalación y mantenimiento y su fragilidad:

• Coste : el cable de fibra óptica es muy caro. Cualquier impureza o imperfección en la fibra podría estropear la señal, por lo que su fabricación debe ser extremadamente cuidadosa. También hay que tener en cuenta que la fuente generadora de la luz láser cuesta más de diez veces que un generador de señales eléctricas.
• Instalación y mantenimiento : cualquier grieta o rotura en el núcleo de la fibra óptica causaría la alteración o pérdida de la señal. La unión de dos segmentos de fibra óptica debe ser muy precisa para que los núcleos estén perfectamente alineados. Por contra, las conexiones metálicas pueden cortarse y unirse con relativa facilidad.

Jose Juan López Espín

• Fragilidad : la fibra de vidrio se rompe mucho más fácilmente que el cobre de los alambres, por lo que es menos adecuado para aplicaciones donde se necesite movilidad.

Medios no guiados

Los medios no guiados transportan las ondas electromagnéticas sin usar físicamente un conductor. Las señales se difunden por el aire (en pocos casos por el agua) estando disponibles para cualquier receptor que tenga un dispositivo capaz de recibirlas.

Las ondas de radio son fáciles de generar, pueden viajar distancias muy largas y son capaces de atravesar edificios sin problemas. Pueden viajar en todas direcciones, por lo que el transmisor y el receptor no tienen que estar alineados.

Los principales medios no guiados son: las microondas, los satélites y la telefonía inalámbrica. Puede verse un gráfico del espectro electromagnético y sus usos para comunicaciones en la figura

Factores que afectan a un Medio de Transmisión

Atenuación

La pérdida o ganancia de potencia de una señal y se expresa en decibelios. El decibelio es una medida de la diferencia entre dos niveles de potencia.

La atenuación introduce tres consideraciones para los ingenieros de transmisiones. La primera es que la señal recibida debe tener la suficiente potencia para que los circuitos eléctricos del receptor puedan detectar e interpretar la señal. La segunda es que la señal debe mantenerse a un nivel suficientemente más alto que el ruido para que se reciba sin errores. La tercera es que la atenuación es una función que se incrementa con la frecuencia.

Ruido

En cualquier transmisión de datos, la señal recibida estará compuesta por la señal transmitida, modificada por las diferentes distorsiones introducidas por el sistema de transmisión, más un conjunto de señales no deseadas que se introducen en cualquier instante entre la transmisión y la recepción. A estas últimas se les denomina ruido, y son el mayor problema para obtener un buen rendimiento en un sistema de comunicaciones.

Jose Juan López Espín
