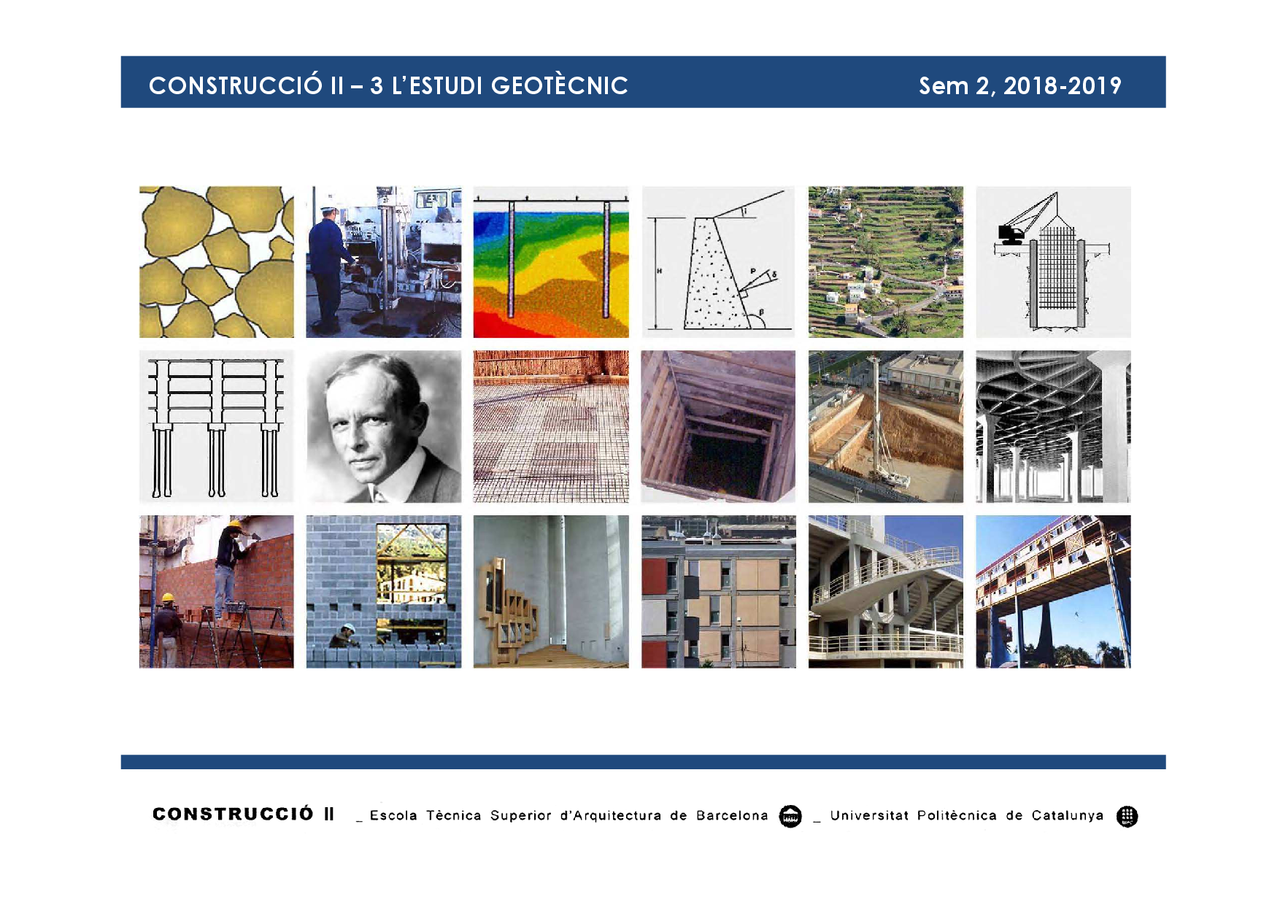

CONSTRUCCIÓ II – 3 L’ESTUDI GEOTÈCNIC

Sem 2, 2018-

II

CONSTRUCCIÓ II – 3 L’ESTUDI GEOTÈCNIC

Sem 2, 2018-

• Reconeixement del terreny – reconocimiento del terreno-^

Entorn on s’ubica – entorno dónde se ubica

-^

Fonaments – cimentaciones

-^

Abans del dimensionat estructura – antes del dimensionado estructura

-^

Campanya de reconeixement – campaña de reconocimiento

-^

Emplaçament – emplazamiento

-^

Fonament proposat – cimentación propuesta

-^

Edificis propers, rodalies – edificios próximos, cercanías

-^

Assajos, mostres – ensayos, muestras

-^

Cales, sondatges – calicatas, sondeos

-^

Pous o rases – pozos o zanjas

-^

Penetròmetre de butxaca – penetrómetro de bolsillo

1- Què és? - Informació quantificadade les característiques delterreny determinadesmitjançant elreconeixement del terreny- Informació relacionadaamb el tipus d’edificiprevist i l’entorn on s’ubica

2 – Per a què serveix? Informació necessàriaper l’anàlisi idimensionat de:-^

Els fonaments.

-^

Els murs decontenció.

2 – Per a què serveix?

2 – Per a què serveix?

3 – Qui el fa? Autoria L’autoria de l’estudigeotècniccorrespondrà:-^

al projectista.

-^

un altre tècniccompetent

-^

al Director d’Obra Comptarà amb elpreceptiu

visat

col·legial

5- Contingut de l’estudi geotècnic

5.1. Informació general5.2. Campanya de reconeixement5.3. Perfils geotècnics5.4. Conclusions5.5. Recomanacions constructives5.6. Indicació de treballs complementaris5.7. Identificació de l’autor i signatura

- Informació general -^

Informació donada per partdel despatx d’arquitectura al’enginyeria

-^

Informació donada per partde l’enginyeria

Informació general donada per part del’enginyeria Nom de l’empresaDates

de l’estudi geotècnic

Del

sòl

:^ Ús, obres anteriors, modificacions del

perfil. Xarxes i elements enterrats. Profunditathabitual fonamentació. Tipus i característiquessòl. Nivell freàtic. Agressivitat, expansivitat,sismicitat. Edificis propers

(menys 50 m): Situació en

planta. Secció. Número plantes i soterranis.Estructures de contenció. Fonaments. Tipusd’estructura, càrregues, deformabilitat. Estat deconservació. Rodalies:

Geologia. Configuració, desnivells,

parcs. Lesions en edificis propers. Excavacions.Rieres. Irregularitats. Lliscaments, altresmoviments.

- Campanya de reconeixement

a) número de puntsb) profunditat del reconeixement en cada puntc) situació en planta dels punts de reconeixementd) mètodes de prospeccióe) assajosf)^

mostres g) programació dels treballs de reconeixement

a) número de punts

El número de punts de reconeixement depèn de:1.

tipus d’edifici

tipus o grup de terreny

dimensions de la parcel·la

2. Tipus o grups de terrenysGrup

Descripció

T-

Terrenys favorables: els que són poc variables, i la practicahabitual de la zona és de fonamentació directa ambelements aïllats

T-

Terrenys intermedis: els que presenten variabilitat, o que a lazona no sempre utilitzen la mateixa solució de fonamentació,o els que es pot suposar que tenen reblerts antròpics d’unacerta importància que no superen els 3,0 m.

T-

Terrenys desfavorables: els que no es poden classificar en capdels apartats anteriors (Sòls expansius, col·lapsables, tous osolts, susceptibles d’esllavissades, amb desnivell superior a 15º,residuals, maresmes...).

a) número de punts

El número de punts de reconeixement depèn de:1.

tipus d’edifici

tipus o grup de terreny

dimensions de la parcel·la Correccions: 1^ Número mínim de punts de reconeixement amb caràcter general: 3

Si les distancies superen les dimensions de la superfície a reconèixer,

s’han de disminuir.

^2

En el cas d’edificis amb superfícies en planta superiors als 10.

m

2 , es podrà reduir la densitat de punts. Aquesta reducció tindrà com a límit el 50% dels obtinguts amb la regla anterior aplicada a l‘excés de superfície.

3. Dimensions - distàncies màximes entre punts de reconeixementTipus deconstrucció

Grup de terreny

T

T

dmax

(m)

dmax

(m)

C-0, C-

35

30

C-

30

25

C-

25

20

C-

20

17
