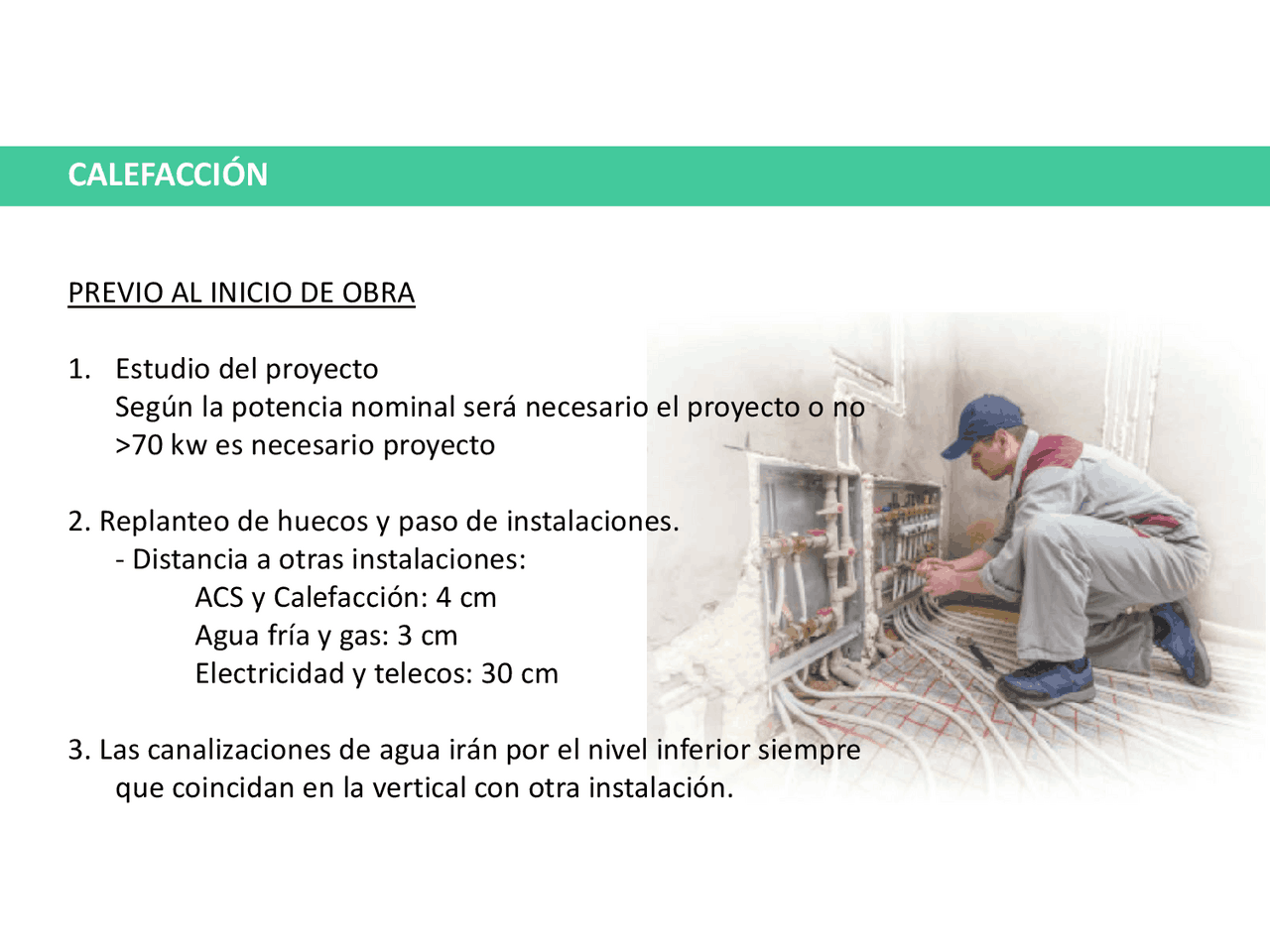

bg1
CALEFACCIÓN
PREVIO AL INICIO DE OBRA
1. Estudio del proyecto
Según la potencia nominal será necesario el proyecto o no
>70 kw es necesario proyecto
2. Replanteo de huecos y paso de instalaciones.
-Distancia a otras instalaciones:
ACS y Calefacción: 4 cm
Agua fría y gas: 3 cm
Electricidad y telecos: 30 cm
3. Las canalizaciones de agua irán por el nivel inferior siempre
que coincidan en la vertical con otra instalación.
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Apuntes de calefacción y más Diapositivas en PDF de Refrigeración y Aire Acondicionado solo en Docsity!

CALEFACCIÓN

PREVIO AL INICIO DE OBRA

  1. Estudio del proyecto Según la potencia nominal será necesario el proyecto o no

    70 kw es necesario proyecto

  2. Replanteo de huecos y paso de instalaciones.
    • Distancia a otras instalaciones: ACS y Calefacción: 4 cm Agua fría y gas: 3 cm Electricidad y telecos: 30 cm
  3. Las canalizaciones de agua irán por el nivel inferior siempre que coincidan en la vertical con otra instalación.

CALEFACCIÓN

CONTROL DE EJECUCIÓN

EN TUBERÍAS

  1. Comprovar que las características de los materiales y los diámetros son los del proyecto.
  2. Evitar que en las uniones se están poniendo materiales incompatibles
  3. Comprovar llaves de paso y antirretorno
  4. Solicitar pruebas a la empresa instaladora:
    • Ajuste de temperatura en cada equipo
    • Pruebas de dilatación en las tuberías
    • Prueba de estanqueidad en tuberías
    • Prueba de estanqueidad en chimeneas de calderas
  5. Tuberías protegidas con aislamiento térmico especialmente si discurren por el exterior
  6. Mejor que las tuberías no estén empotradas. Está prohibido empotrar en tabique cerámico.
  7. Los anclajes han de permitir que se pueda dilatar libremente

CALEFACCIÓN

CONTROL DE OBRA ACABADA

  1. La empresa realizará y documentará las pruebas de eficiencia energética
  2. Garantizar presión de 150 kPa
  3. Aislamiento acústico y térmico
  4. Comprovar la ventilación en la sala de equipos que debe ser directa al exterior.

CALEFACCIÓN

EQUIPOS Y ELEMENTOS: CALENTADORES,

ACUMULADORES Y EMISORES

1. EMISORES

Radiadores

  • Ver según planos la situación y el número de elementos.
  • Comprobar los anclajes de los radiadores
  • Purga y prueba de estanqueidad de los elementos
  • Deberán disponer de válvula de temperatura o termostato en la habitación

CLIMATIZACIÓN

PREVIO INICIO DE OBRA

  1. En función de la potencia nominal será necesario proyecto técnico. Si potencia > 70 kw será necesario proyecto.
  2. Se requiere instalador autorizado por industria
  3. En proyecto aparece: Definición completa de equipos y materiales a utilizar Ubicación de las máquinas Materiales y dimensión de los conductos Especial atención en el cruce de instalaciones Situación y dimensión de los patinillos Previsión del cuadro eléctrico y de las protecciones necesarias.

CLIMATIZACIÓN

CONTROL DE EJECUCIÓN DE LA UNIDAD DE OBRA

  1. Dimensiones correctas de patinillos
  2. Tipo de aislamiento y grosor del mismo
  3. Secciones tuberías de agua según lo proyectado
  4. Espesor y el material según proyecto
  5. Anclajes correctos a forjados
  6. Si el retorno es por plénum, comprobar la correcta ejecución de los taladros en

tabiques (dimensiones correctas). Especial atención por comunicaciones entre viviendas contiguas.

CLIMATIZACIÓN

CONTROL OBRA ACABADA

  1. Prueba estanqueidad de las líneas frigoríficas según RITE
  2. Prueba resistencia estructural de los conductos
  3. Identificación correcta de los equipos en caso de ubicación en cubiertas de

edificios con varias viviendas y locales comerciales.

  1. Protección correcta de canalizaciones de gas en intemperie (cubiertas y

fachadas)

  1. Correcta impermeabiliación de bancadas en cubiertas
  2. Colocación de cortafuegos entre sectores de incendio diferentes
  3. Después de las comprobaciones hay que pedir el certificado de la instalación.
