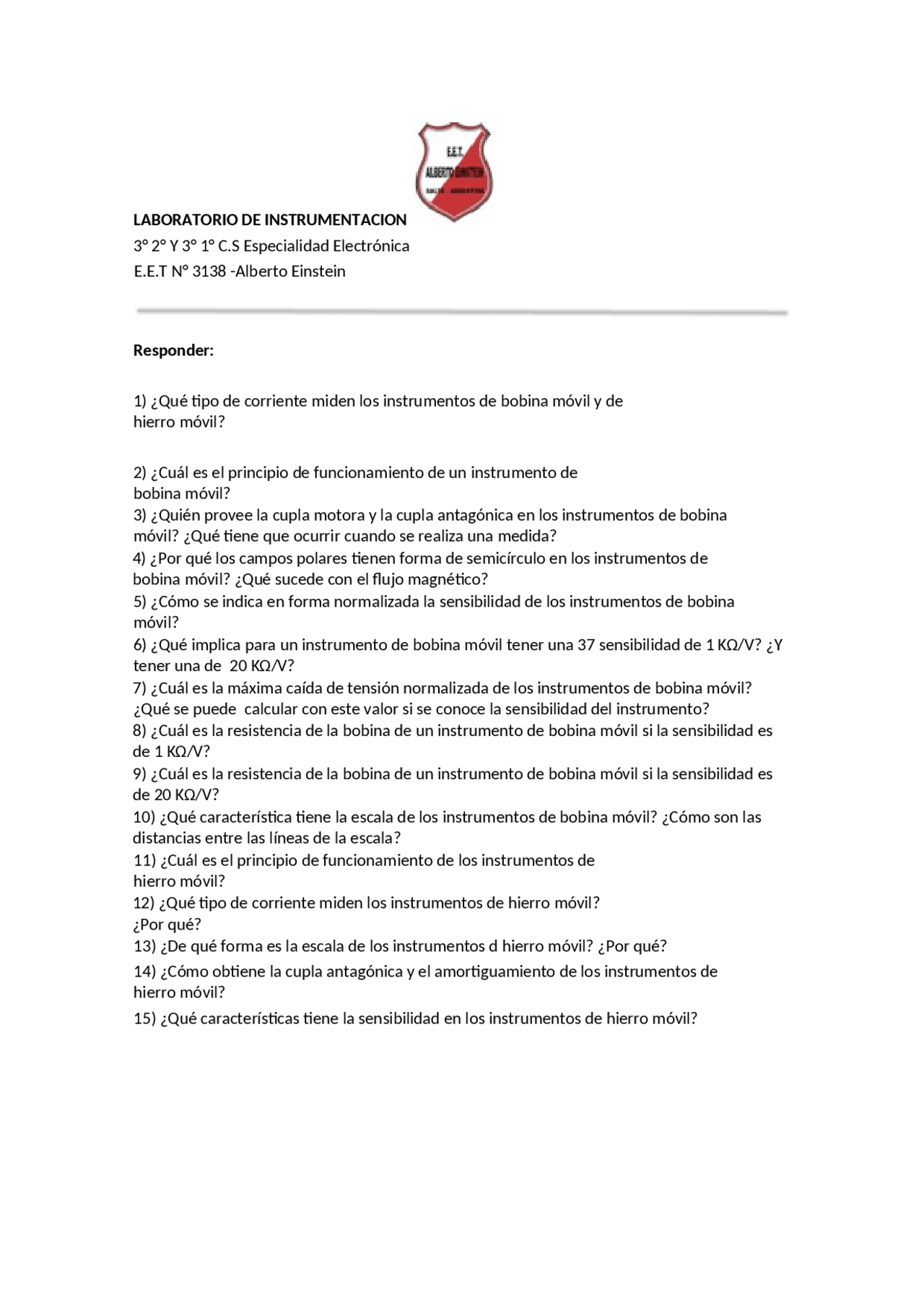

LABORATORIO DE INSTRUMENTACION
3° 2° Y 3° 1° C.S Especialidad Electrónica
E.E.T N° 3138 -Alberto Einstein
Responder:
1) ¿Qué tipo de corriente miden los instrumentos de bobina móvil y de
hierro móvil?
2) ¿Cuál es el principio de funcionamiento de un instrumento de
bobina móvil?
3) ¿Quién provee la cupla motora y la cupla antagónica en los instrumentos de bobina
móvil? ¿Qué tiene que ocurrir cuando se realiza una medida?
4) ¿Por qué los campos polares tienen forma de semicírculo en los instrumentos de
bobina móvil? ¿Qué sucede con el flujo magnético?
5) ¿Cómo se indica en forma normalizada la sensibilidad de los instrumentos de bobina
móvil?
6) ¿Qué implica para un instrumento de bobina móvil tener una 37 sensibilidad de 1 KΩ/V? ¿YΩ/V? ¿YV? ¿Y
tener una de 20 KΩ/V? ¿YΩ/V? ¿YV?
7) ¿Cuál es la máxima caída de tensión normalizada de los instrumentos de bobina móvil?
¿Qué se puede calcular con este valor si se conoce la sensibilidad del instrumento?
8) ¿Cuál es la resistencia de la bobina de un instrumento de bobina móvil si la sensibilidad es
de 1 KΩ/V? ¿YΩ/V? ¿YV?
9) ¿Cuál es la resistencia de la bobina de un instrumento de bobina móvil si la sensibilidad es
de 20 KΩ/V? ¿YΩ/V? ¿YV?
10) ¿Qué característica tiene la escala de los instrumentos de bobina móvil? ¿Cómo son las
distancias entre las líneas de la escala?
11) ¿Cuál es el principio de funcionamiento de los instrumentos de
hierro móvil?
12) ¿Qué tipo de corriente miden los instrumentos de hierro móvil?
¿Por qué?
13) ¿De qué forma es la escala de los instrumentos d hierro móvil? ¿Por qué?
14) ¿Cómo obtiene la cupla antagónica y el amortiguamiento de los instrumentos de
hierro móvil?
15) ¿Qué características tiene la sensibilidad en los instrumentos de hierro móvil?
