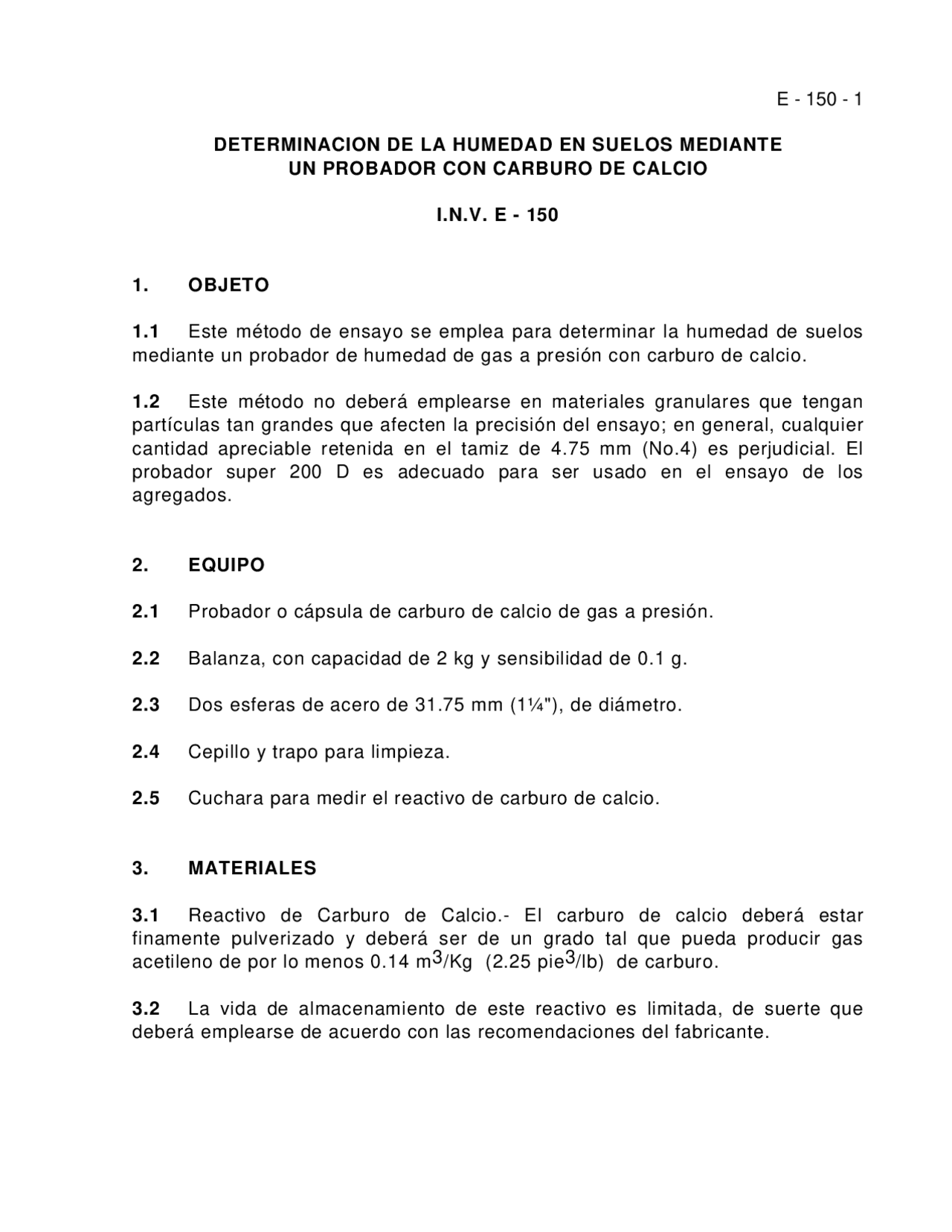

DETERMINACION DE LA HUMEDAD EN SUELOS MEDIANTE
UN PROBADOR CON CARBURO DE CALCIO
I.N.V. E - 150
1. OBJETO
1.1 Este método de ensayo se emplea para determinar la humedad de suelos mediante un probador de humedad de gas a presión con carburo de calcio.
1.2 Este método no deberá emplearse en materiales granulares que tengan partículas tan grandes que afecten la precisión del ensayo; en general, cualquier cantidad apreciable retenida en el tamiz de 4.75 mm (No.4) es perjudicial. El probador super 200 D es adecuado para ser usado en el ensayo de los agregados.
2. EQUIPO
2.1 Probador o cápsula de carburo de calcio de gas a presión.
2.2 Balanza, con capacidad de 2 kg y sensibilidad de 0.1 g.
2.3 Dos esferas de acero de 31.75 mm (1¼"), de diámetro.
2.4 Cepillo y trapo para limpieza.
2.5 Cuchara para medir el reactivo de carburo de calcio.
3. MATERIALES
3.1 Reactivo de Carburo de Calcio.- El carburo de calcio deberá estar finamente pulverizado y deberá ser de un grado tal que pueda producir gas acetileno de por lo menos 0.14 m3/Kg (2.25 pie3/lb) de carburo.
3.2 La vida de almacenamiento de este reactivo es limitada, de suerte que deberá emplearse de acuerdo con las recomendaciones del fabricante.
4. PROCEDIMIENTO
4.1 Cuando se emplee el probador de 26 g, colóquense tres cucharadas (aproximadamente 24 g) de carburo de calcio, en el cuerpo del probador de humedad. Cuando se utilice el probador super 200 D para agregados, colóquense 6 cucharadas (aproximadamente 48 g) de carburo de calcio, en el cuerpo del probador de humedad. Debe tenerse extremo cuidado para evitar que el carburo de calcio se ponga en contacto directo con agua.
4.2 Pésese una muestra del peso exacto especificado por el fabricante del instrumento en la balanza proporcionada, y colóquese la muestra en la tapa del probador. Cuando se utilice el probador de 26 g, colóquense dos esferas de acero de 31.75 mm (1¼") de diámetro, en el cuerpo del probador con el carburo de calcio.
Si la humedad de la muestra excede el límite del manómetro de presión, (12% humedad para el probador de agregados o 20% para el de suelos), deberá emplearse una muestra de la mitad de tamaño y la lectura del dial deberá multiplicarse por 2. Este método proporcional no es aplicable directamente al porcentaje en peso de la balanza, en el probador super 200 D.
4.3 Con el vaso de presión en una posición aproximadamente horizontal, insértese la tapa en el vaso de presión y séllese la unidad, apretando la abrazadera, teniendo cuidado de que el carburo no se ponga en contacto con el suelo hasta cuando se haya logrado un sello completo.
4.4 Levántese el probador hasta una posición vertical de tal manera que el suelo en la tapa caiga dentro del vaso de presión.
4.5 Agítese vigorosamente el aparato de manera que todos los terrones se rompan hasta permitir que el carburo de calcio reaccione con toda la humedad libre que se halle disponible. Cuando se están empleando las bolas de acero en el probador y cuando se use el probador de tamaño mayor para agregados, deberá agitarse el instrumento con un movimiento de rotación de tal manera que, las bolas de acero o el agregado no dañen el instrumento, ni hagan que las partículas del suelo queden embebidas en el orificio que conduce al diafragma de presión.
- La agitación deberá continuarse por lo menos durante 1 minuto con suelos granulares, y hasta por 3 minutos con los restantes suelos, de manera que se logre la reacción completa entre el carburo de calcio y la humedad
- Puede ser más conveniente para el empleo del aparato en el terreno, preparar una tabla de lectura del probador de humedad contra contenidos de humedad al horno para el probador.
5.2 Determínese el porcentaje de humedad con aproximación al porcentaje entero más próximo.
6. CORRESPONDENCIA CON OTRAS NORMAS
AASHTO T 217
