𝑎 = 3 − = 2,7 𝑚
34,3
100
𝐴 = 10 + = 13,4
34,3
10
𝐵 = 15 + = 18,4
34,3
10
𝑏 = 5 +
34, 3
50
= 5,7 𝑚

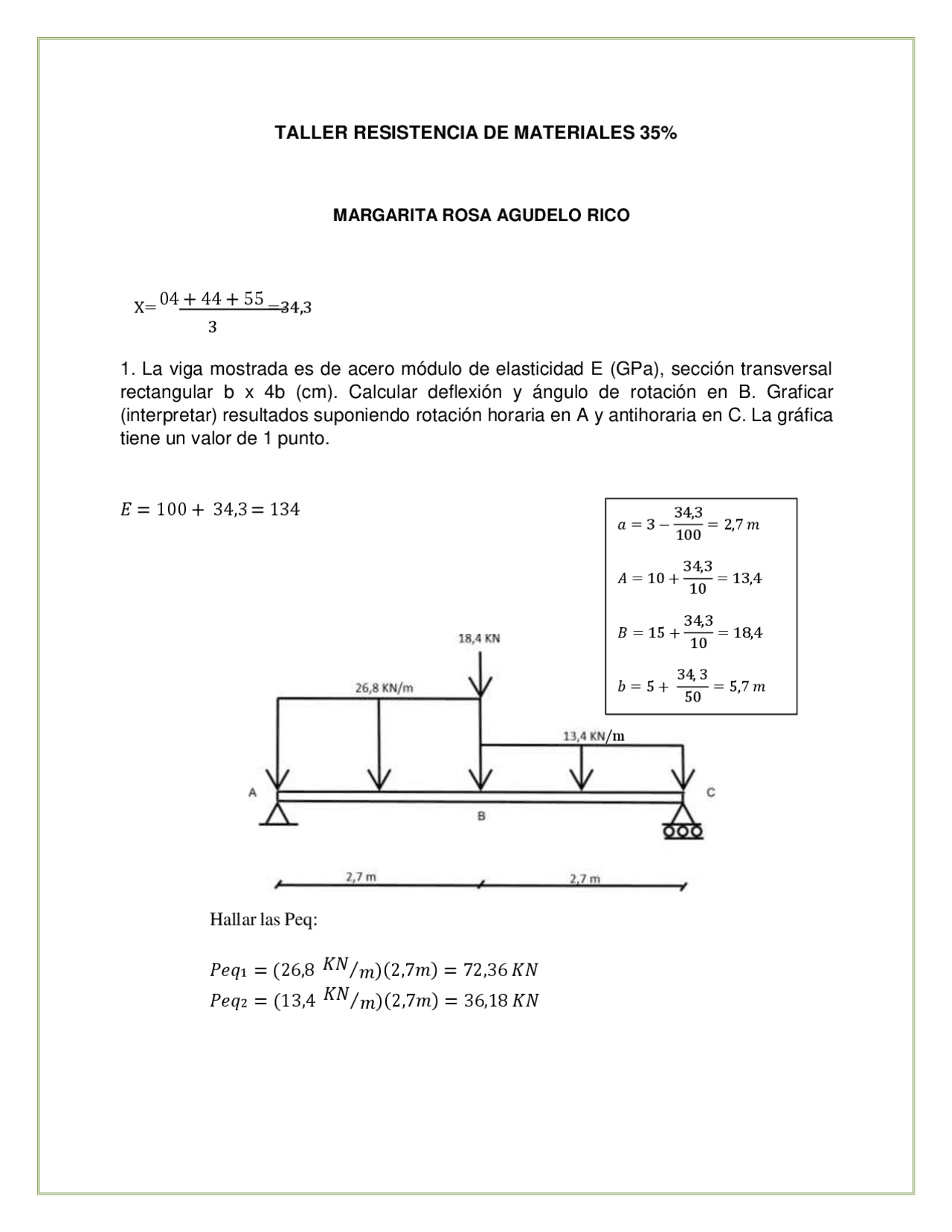

TALLER RESISTENCIA DE MATERIALES 35%
MARGARITA ROSA AGUDELO RICO
X= 04 + 44 + 55 =34,3
3
1. La viga mostrada es de acero módulo de elasticidad E (GPa), sección transversal
rectangular b x 4b (cm). Calcular deflexión y ángulo de rotación en B. Graficar
(interpretar) resultados suponiendo rotación horaria en A y antihoraria en C. La gráfica
tiene un valor de 1 punto.
𝐸 = 100 + 34,3 = 134
/m
Hallar las Peq:
𝑃𝑒𝑞1 = (26,8 𝐾𝑁⁄𝑚)(2,7𝑚) = 72,36 𝐾𝑁
𝑃𝑒𝑞2 = (13,4 𝐾𝑁⁄𝑚)(2,7𝑚) = 36,18 𝐾𝑁
