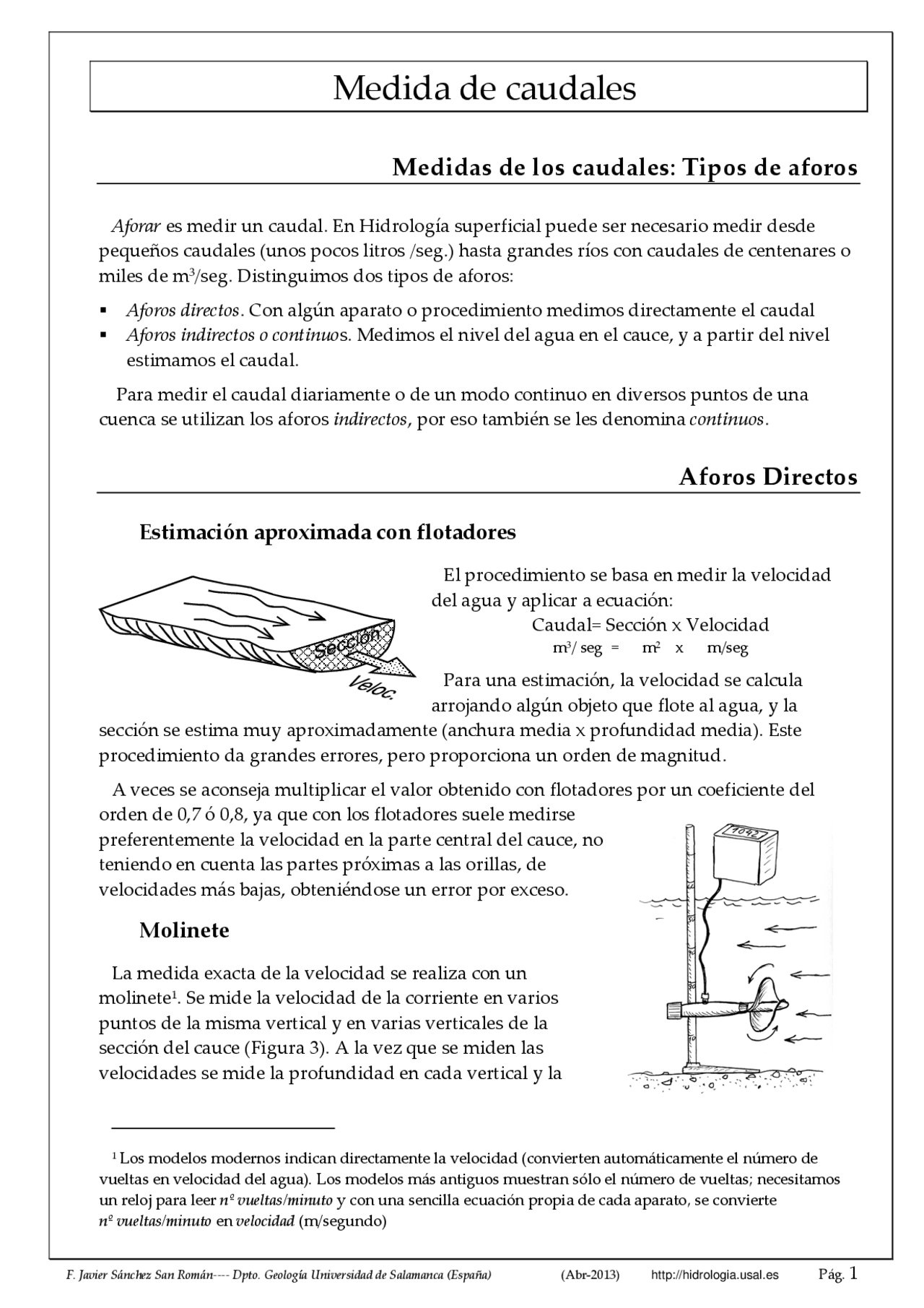

Medida de caudales
Medidas de los caudales: Tipos de aforos
Aforar es medir un caudal. En Hidrología superficial puede ser necesario medir desde
pequeños caudales (unos pocos litros /seg.) hasta grandes ríos con caudales de centenares o
miles de m 3 /seg. Distinguimos dos tipos de aforos:
Aforos directos. Con algún aparato o procedimiento medimos directamente el caudal
Aforos indirectos o continuo s. Medimos el nivel del agua en el cauce, y a partir del nivel
estimamos el caudal.
Para medir el caudal diariamente o de un modo continuo en diversos puntos de una
cuenca se utilizan los aforos indirectos , por eso también se les denomina continuos.
Aforos Directos
Estimación aproximada con flotadores
El procedimiento se basa en medir la velocidad
del agua y aplicar a ecuación:
Caudal= Sección x Velocidad
m^3 / seg = m^2 x m/seg
Para una estimación, la velocidad se calcula
arrojando algún objeto que flote al agua, y la
sección se estima muy aproximadamente (anchura media x profundidad media). Este
procedimiento da grandes errores, pero proporciona un orden de magnitud.
A veces se aconseja multiplicar el valor obtenido con flotadores por un coeficiente del
orden de 0,7 ó 0,8, ya que con los flotadores suele medirse
preferentemente la velocidad en la parte central del cauce, no
teniendo en cuenta las partes próximas a las orillas, de
velocidades más bajas, obteniéndose un error por exceso.
Molinete
La medida exacta de la velocidad se realiza con un
molinete 1. Se mide la velocidad de la corriente en varios
puntos de la misma vertical y en varias verticales de la
sección del cauce (Figura 3). A la vez que se miden las
velocidades se mide la profundidad en cada vertical y la
(^1) Los modelos modernos indican directamente la velocidad (convierten automáticamente el número de
vueltas en velocidad del agua). Los modelos más antiguos muestran sólo el número de vueltas; necesitamos
un reloj para leer nº vueltas/minuto y con una sencilla ecuación propia de cada aparato, se convierte
nº vueltas/minuto en velocidad (m/segundo)
anchura exacta del cauce y, lo que nos permite establecer la sección con bastante precisión.
En el ejemplo de la Figura 3
se han realizado medidas en
cuatro verticales: En cada
vertical se mide la distancia
desde la orilla (distancias A‐1,
A‐2, etc.), la profundidad en
ese punto, y se realizan una o
varias medidas de la velocidad a distintas profundidades. En el ejemplo del dibujo se han
realizado: dos medidas en la vertical 1, cuatro medidas en las verticales 2 y 3 y tres medidas
en la vertical 4.
A partir de las velocidades se obtiene el caudal por el siguiente procedimiento:
1º) Se dibujan a escala los perfiles
de corriente correspondientes a
cada vertical donde se midió con el
molinete (Figura 4). Se planimetra
cada uno de los perfiles. Como en
horizontal están las velocidades en
m/seg y en vertical la profundidad
en metros , la superficie
planimetrada en cada perfil estará
en m 2 /seg.
2º) Se dibuja una vista en planta
del cauce, en abcisas la anchura del
mismo, señalando los puntos
exactos donde se midió, y en ordenadas los vectores en m 2 /seg cuyas longitudes
corresponden a la planimetría del punto anterior. Se traza la envolvente de todos estos
vectores, planimetrando de nuevo. Esta planimetría, convertida a la escala del gráfico, ya es
el caudal (en horizontal la anchura en metros, en vertical m 2 /seg: el producto en m 3 /seg).
(Ver un ejemplo detallado en el documento “Aforo con molinete”^2 )
Aforos químicos
Su fundamento es el siguiente: Arrojamos una sustancia de concentración conocida a un
cauce, se diluye en la corriente, y aguas abajo tomamos muestras y las analizamos. Cuanto
mayor sea el caudal, más diluidas estarán las muestras recogidas. La aplicación concreta de
este principio se puede ejecutar con dos procedimientos distintos:
Aforos de vertido constante
A un cauce de caudal Q (que queremos medir) se añade un pequeño caudal continuo q de
una disolución de concentración conocida C 1. Supongamos que el río ya tenía una
concentración C 0 de esa misma sustancia. Se cumplirá que:
(^2) http://hidrologia.usal.es/practicas/molinete_metodo.pdf
(^) (^)
^ ^
"
Se vierte un peso conocido; aguas abajo, y supuesta la homogeneización, se toman varias
muestras a intervalos iguales de tiempo t , calculando previamente el principio y el final de
la toma de muestras con un colorante. Las concentraciones en las n muestras tomadas
serían C 1 , C 2 , ... Cn. El cálculo sería así:
Peso vertido= Peso que pasa en el 1 er^ t + Peso en el 2º t + ......+Peso en el último t =
= C 1 ∙ Vol que pasa en el 1 er^ t + C 2 ∙ Vol en el 2º t + ......+ C n ∙ Vol en el último t =
= C 1. Q. t + C 2. Q. t + ...... + C n. Q. t =
=Q. t. ( C 1 + C 2 + ... +C n)
Despejando Q , resulta:
t.(C C ... Cn)
Pesovertido
Q
[6]
En lo anterior hemos supuesto que el río no contenía la sustancia vertida. Si, por el
contrario, la concentración previa en el cauce es C 0 , y no es despreciable, y C 1 , C 2 , etc. son las
concentraciones recogidas agua abajo, la expresión que utilizaríamos para el cálculo sería:
t. (C C) (C C) ... (C C)
Pesovertido
Q
1 0 2 0 n 0
[7]
Aforos indirectos
Escalas limnimétricas
Se trata de escalas graduadas en centímetros y firmemente sujetas en el suelo, a veces
adosadas al pilar de un puente. En cauces muy abiertos puede ser necesario instalar varias
escalas de manera que el
final de una corresponda
al comienzo de la
siguiente (Figura 8). Es
necesario que un operario
acuda cada día a tomar
nota de la altura del agua. Fig. 8.- Escalas limnimétricas escalonadas
Limnígrafos
Miden el nivel guardando un registro gráfico o digital del mismo a lo largo del tiempo. El
gráfico que proporcionan (altura del agua en función del tiempo) se denomina limnigrama.
No solamente evitan la presencia diaria de un operario, sino que permiten apreciar la
evolución del caudal de un modo continuo.
El modelo clásico funciona con un flotador que,
después de disminuir la amplitud de sus
oscilaciones mediante unos engranajes, hace
subir y bajar una plumilla sobre un tambor
giratorio. En la figura se muestran dos posibles
accesos al centro del cauce: aéreo o subterráneo
Los equipos más modernos almacenan los
niveles del flotador digitalmente, para después
leerlos en un ordenador, o bien los envían
instantáneamente al organismo de control. Otro
tipo de dispositivos sin ninguna pieza móvil se
colocan en el fondo del cauce, miden la presión
y la traducen a altura de columna de agua sobre
él.
Curva de gastos ( Rating curve)
En cualquiera de los casos, el limnígrafo o la escala limnimétrica solamente miden el nivel
del agua , necesitamos una ecuación que convierta el nivel en caudal. Para obtener esta
curva para un punto concreto de un cauce, será necesario realizar numerosos aforos
directos para establecer la relación entre niveles y caudales, que nos permitirá obtener el
caudal a partir de la altura. En
la figura 10 se muestran unos
puntos de aforos directos sobre
los que se ha realizado un
ajuste polinómico y otro
potencial. En este ejemplo, con
cualquiera de las dos
ecuaciones obtendremos el
caudal a partir de un dato de
nivel del agua en el cauce.
Esta relación hay que
actualizarla periódicamente ya
que la sección del cauce puede
sufrir variaciones por erosión o
deposición de sedimentos.
No en todos los puntos de un cauce el caudal es función solamente de la altura. Puede ser función de la altura y de la pendiente del agua. A veces es necesario instalar una presa o barrera para conseguir que sea sólo función de la altura.
#
+
#
+
#, #, #,- #,. , , ,-
!
" !/,-0 1,+02,. /#,33+
!/+,-40, /#,3.
Fig. 10.- Curva de gastos (relación altura-caudal)
Presentación de los datos de aforos
Los datos de aforos pueden presentarse de los siguientes modos, según la utilización que se
vaya a hacer de ellos:
Caudales (m 3 /seg, litros/seg) , que, aunque se trata de un dato instantáneo, pueden
referirse al valor medio de distintos periodos de tiempo:
Caudales diarios. Lectura diaria de una escala limnimétrica u ordenada media del gráfico
diario de un limnígrafo.
Caudales mensuales, mensuales medios. Para un año concreto es la media de todos los días
de ese mes. Para una serie de años se refiere a la media de todos los Octubres, Noviembres,
etc. de la serie estudiada.
Caudal anual, anual medio (módulo). Para un año concreto es la media de todos los días de
ese año, para una serie de años se refiere a la media de todos los años de la serie
considerada.
Aportación , normalmente
referida a un año, aportación
anual, aunque a veces la
referimos a un mes, aportación
mensual. Es el volumen de agua
aportado por el cauce en el punto
considerado durante un año o un
mes (Hm 3 ). Puede referirse a un
año concreto o la media de una
serie de años.
Caudal específico : Caudal por
unidad de superficie. Representa
el caudal aportado por cada km 2 de cuenca. Se calcula dividiendo el caudal
(normalmente el caudal medio anual, en m 3 /seg.) por la superficie de la cuenca
considerada (Litros/seg/km 2 ). Nos permite comparar el caudal de diversas cuencas,
siendo sus superficies distintas. Las áreas de montaña proporcionan más de 20
litros/seg/km 2 , mientras que, en las partes bajas de la misma cuenca se generan
solamente 4 ó 5 litros/seg/km 2
Lámina de agua equivalente. Es el espesor de la lámina de agua que se obtendría
repartiendo sobre toda la cuenca el volumen de la aportación anual (Unidades: mm. ). Se
obtiene dividiendo al aportación anual por la superficie de la cuenca. Es útil
especialmente cuando queremos comparar la escorrentía con las precipitaciones. Si la
cuenca es hidrogeológicamente cerrada y los datos proceden de más de 20 años, este
valor debe ser similar a las precipitaciones no evapotranspiradas (P‐ETR).
Bibliografía
Bansal, R.K. (2005).‐ Fluid Mechanics and Hydraulic Machines. Laxmi Pub. 9ª ed. 1095 pp.
Kraatz, D.B. y I.K. Mahajan (1975).‐ Small Hydraulic Structures. FAO Irrigation and Drainage Papers, 26 , 292 pp.
[ftp://ftp.fao.org/agl/aglw/docs/idp26_2.pdf]
