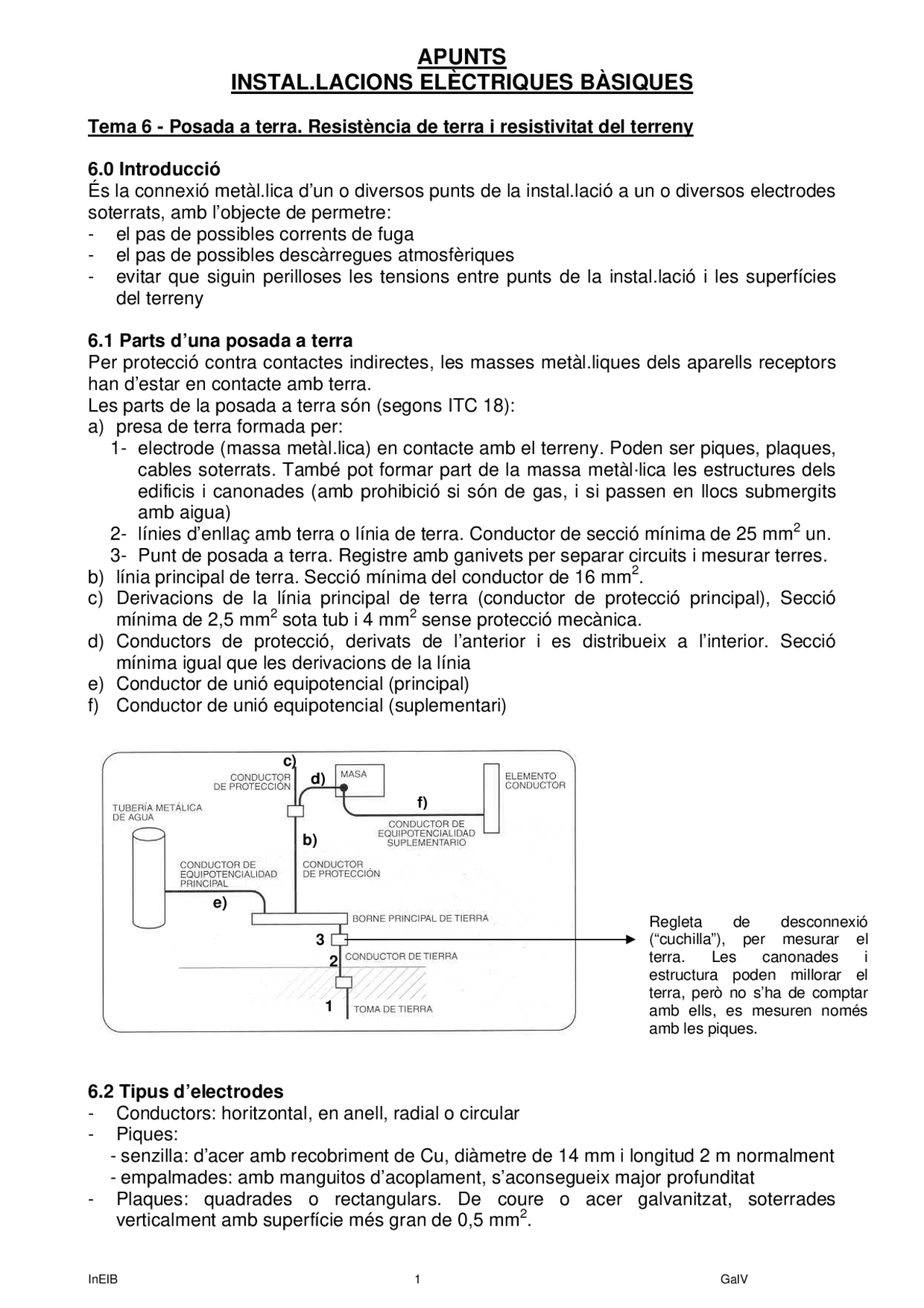

InElB 1 GalV
APUNTS
INSTAL.LACIONS ELÈCTRIQUES BÀSIQUES
Tema 6 - Posada a terra. Resistència de terra i resistivitat del terreny
6.0 Introducció
És la connexió metàl.lica d’un o diversos punts de la instal.lació a un o diversos electrodes
soterrats, amb l’objecte de permetre:
- el pas de possibles corrents de fuga
- el pas de possibles descàrregues atmosfèriques
- evitar que siguin perilloses les tensions entre punts de la instal.lació i les superfícies
del terreny
6.1 Parts d’una posada a terra
Per protecció contra contactes indirectes, les masses metàl.liques dels aparells receptors
han d’estar en contacte amb terra.
Les parts de la posada a terra són (segons ITC 18):
a) presa de terra formada per:
1- electrode (massa metàl.lica) en contacte amb el terreny. Poden ser piques, plaques,
cables soterrats. També pot formar part de la massa metàl·lica les estructures dels
edificis i canonades (amb prohibició si són de gas, i si passen en llocs submergits
amb aigua)
2- línies d’enllaç amb terra o línia de terra. Conductor de secció mínima de 25 mm2 un.
3- Punt de posada a terra. Registre amb ganivets per separar circuits i mesurar terres.
b) línia principal de terra. Secció mínima del conductor de 16 mm2.
c) Derivacions de la línia principal de terra (conductor de protecció principal), Secció
mínima de 2,5 mm2 sota tub i 4 mm2 sense protecció mecànica.
d) Conductors de protecció, derivats de l’anterior i es distribueix a l’interior. Secció
mínima igual que les derivacions de la línia
e) Conductor de unió equipotencial (principal)
f) Conductor de unió equipotencial (suplementari)
6.2 Tipus d’electrodes
- Conductors: horitzontal, en anell, radial o circular
- Piques:
- senzilla: d’acer amb recobriment de Cu, diàmetre de 14 mm i longitud 2 m normalment
- empalmades: amb manguitos d’acoplament, s’aconsegueix major profunditat
- Plaques: quadrades o rectangulars. De coure o acer galvanitzat, soterrades
verticalment amb superfície més gran de 0,5 mm2.
Regleta de desconnexió
(“cuchilla”), per mesurar el
terra. Les canonades i
estructura poden millorar el
terra, però no s’ha de comptar
amb ells, es mesuren només
amb les piques.
e
)
b
)
c
)
d
)
f
)
1
2
3
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Instalaciones eléctricas básicas: Posada a tierra y resistividad del terreno. y más Apuntes en PDF de Instalaciones Eléctricas solo en Docsity!

APUNTS

INSTAL.LACIONS ELÈCTRIQUES BÀSIQUES

Tema 6 - Posada a terra. Resistència de terra i resistivitat del terreny

6.0 Introducció És la connexió metàl.lica d’un o diversos punts de la instal.lació a un o diversos electrodes soterrats, amb l’objecte de permetre:

  • el pas de possibles corrents de fuga
  • el pas de possibles descàrregues atmosfèriques
  • evitar que siguin perilloses les tensions entre punts de la instal.lació i les superfícies del terreny

6.1 Parts d’una posada a terra Per protecció contra contactes indirectes, les masses metàl.liques dels aparells receptors han d’estar en contacte amb terra. Les parts de la posada a terra són (segons ITC 18): a) presa de terra formada per: 1- electrode (massa metàl.lica) en contacte amb el terreny. Poden ser piques, plaques, cables soterrats. També pot formar part de la massa metàl·lica les estructures dels edificis i canonades (amb prohibició si són de gas, i si passen en llocs submergits amb aigua) 2- línies d’enllaç amb terra o línia de terra. Conductor de secció mínima de 25 mm 2 un. 3- Punt de posada a terra. Registre amb ganivets per separar circuits i mesurar terres. b) línia principal de terra. Secció mínima del conductor de 16 mm^2. c) Derivacions de la línia principal de terra (conductor de protecció principal), Secció mínima de 2,5 mm 2 sota tub i 4 mm 2 sense protecció mecànica. d) Conductors de protecció, derivats de l’anterior i es distribueix a l’interior. Secció mínima igual que les derivacions de la línia e) Conductor de unió equipotencial (principal) f) Conductor de unió equipotencial (suplementari)

6.2 Tipus d’electrodes

  • Conductors: horitzontal, en anell, radial o circular
  • Piques:
    • senzilla: d’acer amb recobriment de Cu, diàmetre de 14 mm i longitud 2 m normalment
    • empalmades: amb manguitos d’acoplament, s’aconsegueix major profunditat
  • Plaques: quadrades o rectangulars. De coure o acer galvanitzat, soterrades verticalment amb superfície més gran de 0,5 mm 2.

Regleta de desconnexió (“cuchilla”), per mesurar el terra. Les canonades i estructura poden millorar el terra, però no s’ha de comptar amb ells, es mesuren només amb les piques.

e)

b)

c) d) f)

1

2

3

6.3 Càlcul aproximat de la resistència de posada a terre dels electrodes En parla la ITC 18. Depèn de l’electrode utilitzat, però també de la resistivitat del terreny.

Resistivitat del terreny

Aptitud d’un terreny per a conduir el corrent elèctric ρ (Ωm). Es prenen valors de taula

segons tipus de terreny.

Resistència de posada a terra

  • Conductors enterrats horitzontalment: 2 R L

L és la longitud del conductor soterrat (m)

  • Pica clavada verticalment:

R L

L és la longitud de la pica soterrada (m) Nota: les piques clavades separades 1,5 vegades L, per evitar la influència recírpoca. Hi ha gràfic corrector en funció de les distàncies i número d’electrodes:

  • 4 piques connectades amb conductor aïllat:
  • 4 piques connectades amb conductor no aïllat:

Apart dels càlculs i les taules presentats, a l’hora de fer la instal.lació s’ha de mesurar i si és necessari clavar més piques o a més profunditat.

6.4 Accessoris i empalmes Accessoris Bornes diversos

Pous

Abraçaderes

Empalmes: amb pletines, cables, terminals
