INTERFACES
INTERFACES LAN PARA LA CONEXIÓN CON LAS
REDES DE ÁREA LOCAL.
INTERFACES SERIAL PARA LA CONEXIÓN CON LA
RED DE ÁREA EXTENSA WAN.
PUERTOS DE CONSOLA/AUX QUE SE UTILIZAN
PRINCIPALMENTE PARA LA CONFIGURACIÓN INICIAL
DEL ROUTER.
PROCESADOR O CPU
SE ALMACENA LA INFORMACIÓN DE LAS TABLAS DE
ENCAMINAMIENTO, Y SE MANTIENEN LAS COLAS DE
ESPERA DE LOS PAQUETES. MIENTRAS ESTÁ ENCENDIDO
EL ROUTER, EL ARCHIVO DE CONFIGURACIÓN Y SUS
MODIFICACIONES SE GUARDAN EN ESTA ZONA DE
MEMORIA.
RAM (MEMORIA DE ACCESO ALEATORIO)
ALMACENA EL ARCHIVO DE
CONFIGURACIÓN ARRANQUE
(ARCHIVO STARTUP-CONFIG) Y
RETIENE EL CONTENIDO CUANDO SE
APAGA O REINICIA EL ROUTER.
NVRAM
LA UTILIZACIÓN DE ESTA MEMORIA PERMITE QUE
EL SOFTWARE SE ACTUALICE CARGANDO UNA
NUEVA IMAGEN EN LA MEMORIA FLASH, SIN
NECESIDAD DE RETIRAR NI REEMPLAZAR CHIPS EN EL
PROCESADOR, MANTIENE EL CONTENIDO
CUANDO SE APAGA O REINICIA EL ROUTER
MEMORIA FLASH
GUARDA DE FORMA PERMANENTE EL
CÓDIGO DE DIAGNÓSTICO DE LA PRUEBA AL
INICIO (POST), EL PROGRAMA BOOTSTRAP Y
EL SOFTWARE BÁSICO DEL SISTEMA
OPERATIVO.
ROM (MEMORIA DE SÓLO LECTURA)
PROPORCIONA A LOS COMPONENTES
INTERNOS LA ENERGÍA NECESARIA PARA
OPERAR. LOS ROUTERS DE MAYOR
TAMAÑO PUEDEN TENER VARIAS FUENTES
DE ALIMENTACIÓN O FUENTES MODULARES.
FUENTE DE ALIMENTACIÓN

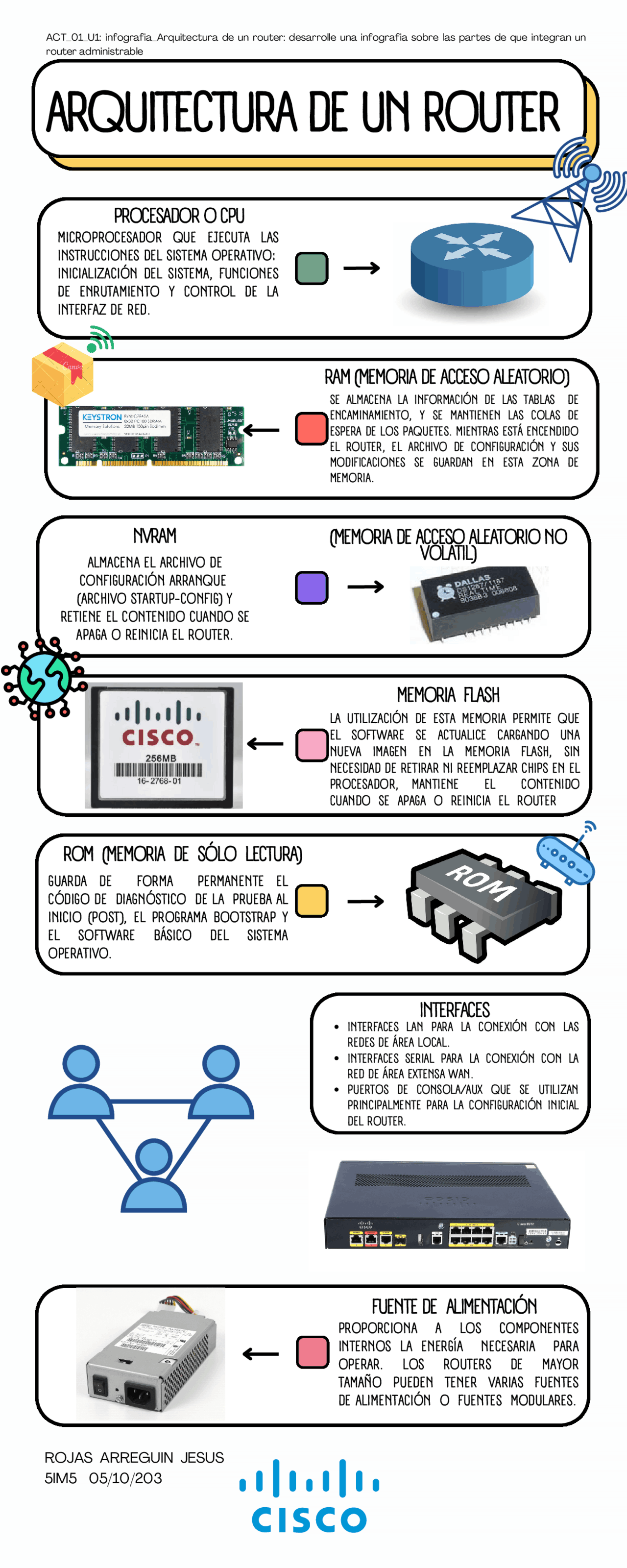

ARQUITECTURA DE UN ROUTER
MICROPROCESADOR QUE EJECUTA LAS
INSTRUCCIONES DEL SISTEMA OPERATIVO:
INICIALIZACIÓN DEL SISTEMA, FUNCIONES
DE ENRUTAMIENTO Y CONTROL DE LA
INTERFAZ DE RED.
(MEMORIA DE ACCESO ALEATORIO NO
VOLÁTIL)
ROJAS ARREGUIN JESUS
5IM5 05/10/203
ACT_01_U1: infografia_Arquitectura de un router: desarrolle una infografia sobre las partes de que integran un
router administrable
