Grau en Enginyeria
d’
Edificació
Pràctica – Setmana 6 curs 2014-15 Primavera

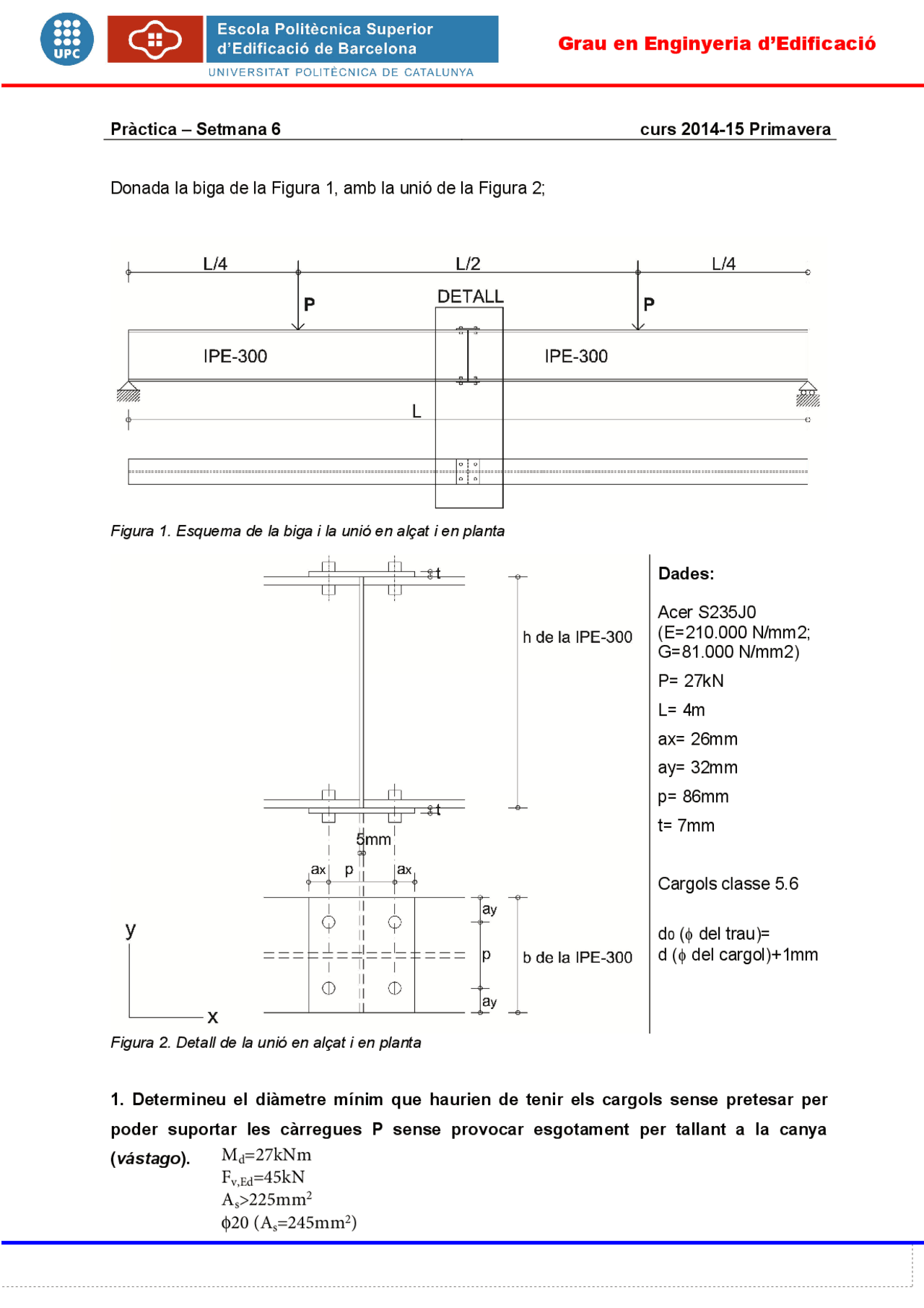

Donada la biga de la Figura 1, amb la unió de la Figura 2;
Figura 1. Esquema de la biga i la unió en alçat i en planta
Dades:
Acer S235J0
(E=210.000 N/mm2;
G=81.000 N/mm2)
P= 27kN
L= 4m
ax= 26mm
ay= 32mm
p= 86mm
t= 7mm
Cargols classe 5.6
d0 (φ del trau)=
d (φ del cargol)+1mm
Figura 2. Detall de la unió en alçat i en planta
1. Determineu el diàmetre mínim que haurien de tenir els cargols sense pretesar per
poder suportar les càrregues P sense provocar esgotament per tallant a la canya
(vástago).
Md=27kNm
Fv,Ed=45kN
As>225mm2
φ20 (As=245mm2)
