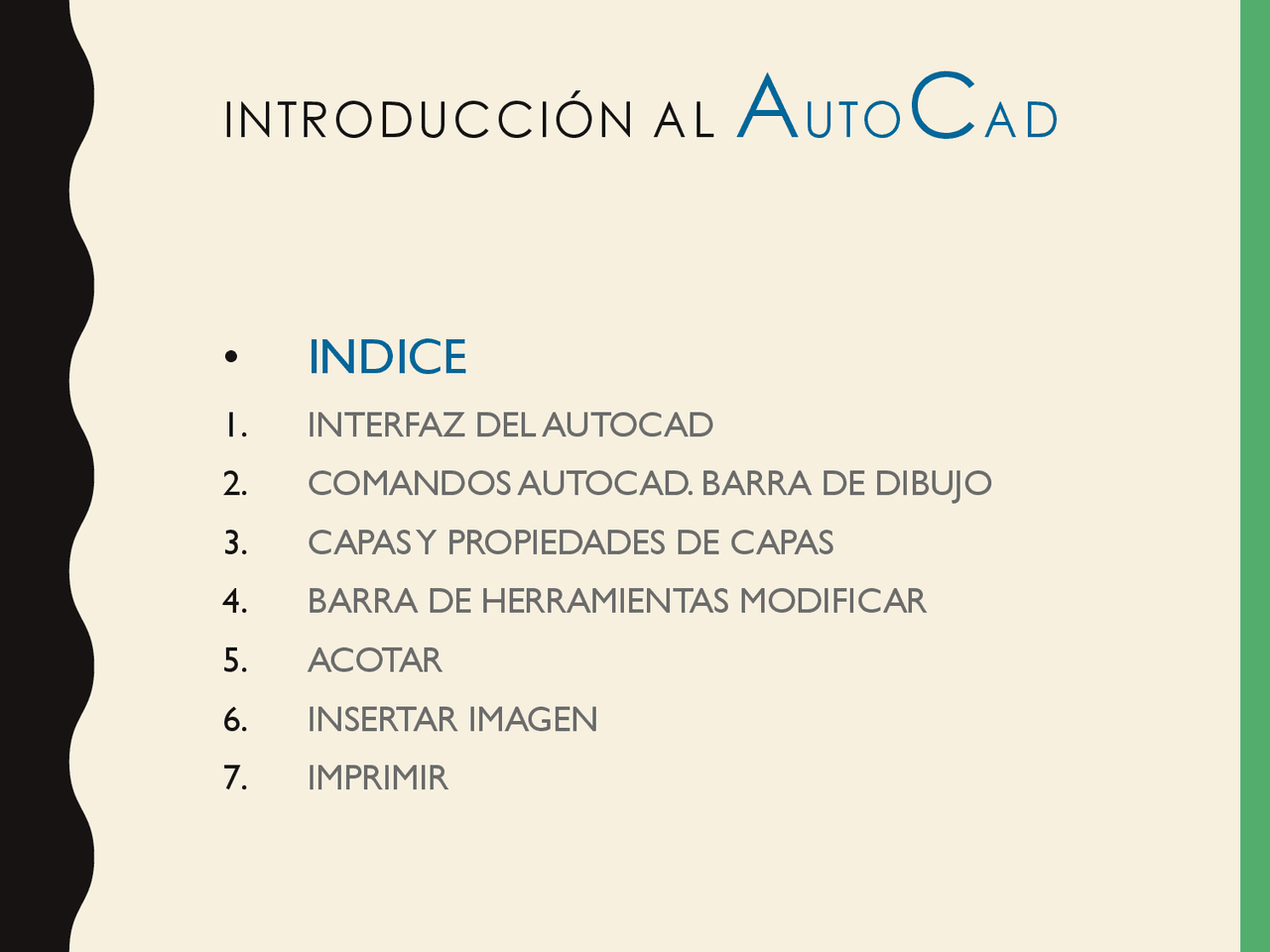

INTRODUCCIÓN AL AUTOCAD

• INDICE

1. INTERFAZ DEL AUTOCAD

2. COMANDOS AUTOCAD. BARRA DE DIBUJO

3. CAPAS Y PROPIEDADES DE CAPAS

4. BARRA DE HERRAMIENTAS MODIFICAR

5. ACOTAR

6. INSERTAR IMAGEN

7. IMPRIMIR

Nota : La ventana de AutoCAD es muy versátil y puede modificarse de muchas formas para adaptarla a las preferencias y gustos de cada usuario. Por eso, es importante recordar que es probable que la ventana del programa en la que vamos a trabajar no sea exactamente igual a la de la imagen o que la de nuestro compañero, especialmente en lo que se refiere a la colocación y forma de las Barras de herramientas. INTERFAZ DEL AUTOCAD

En un ratón de dos botones, el botón izquierdo es normalmente el botón

selector, utilizado para designar puntos o seleccionar objetos en el Área de

dibujo. Con el botón derecho, se puede visualizar un menú contextual que

contiene comandos y opciones relevantes.

Un ratón con rueda es un ratón con dos botones y una pequeña rueda

entre ellos. Esta rueda se puede girar o pulsar para ampliar y encuadrar el

dibujo de forma rápida.

INTERFAZ DEL AUTOCAD

• SELECCIÓN DE ELEMENTOS O ENTIDADES : Para seleccionar un

elemento o más, podemos pinchar (un click) sobre él o c/u de ellos por

separado (selección manual) o trazar una ventana en la pantalla que abarque

todos los elementos que queremos seleccionar (selección múltiple).

• OPCIONES POR DEFECTO : Es aquella opción que esta activada en la línea

o ventana de comandos.

• MENÚ CONTEXTUAL : El botón derecho del ratón permite acceder

rápidamente a muchas opciones de la pantalla, y también a acciones que

afectan a la orden que estamos utilizando en ese momento.

• ¿CÓMO GUARDAR UN DIBUJO? : AutoCAD guarda los dibujos con la

extensión DWG. Para evitar inconvenientes de incompatibilidad de versiones,

es recomendable guardar el dibujo con la extensión Dibujo AutoCAD 2004

(*DWG), para que este pueda ser abierto por cualquier versión del programa

• Para ello haz lo siguiente:

· Accede al menú Archivo , luego elige guardar como. Una vez ahí debes

seleccionar el lugar (unidad C:\ o A:) en donde vas a guardar el dibujo,

colócale el nombre, elige la extensión y acepta (ok).

I N T E R F A Z D E L AU T O C A D

• MODOS DE VISUALIZACIÓN (Zoom) : Con sus múltiples opciones permite

seleccionar áreas del dibujo de tal manera que ocupen un mayor tamaño en la

pantalla. Estas son:

ZOOM VENTANA : este modo de visualización permite ver el dibujo o parte de

él a través de una ventana definida por dos puntos en diagonal.

ZOOM EXTENSIÓN : Permite ver todo el dibujo sin importar los límites de

éste.

ZOOM ALL : Permite ver todo el dibujo, incluyendo los límites de éste.

Nuevo Dibujo Comenzar a crear un dibujo desde cero. Si ya se ha iniciado AutoCAD, en el menú Archivo elija la opción Nuevo y, a continuación, en el cuadro de diálogo Crear nuevo dibujo , seleccione Valores por defecto. Para finalizar, elija uno de los sistemas de medición y pulse en Aceptar.

Línea (L) Permite dibujar una línea, para ello, se debe introducir sus coordenadas o señalar 2 puntos de la misma a través del ratón Indique primer punto (punto inicial) Indique próximo punto (punto final) deshacer Línea auxiliar (XL) Esta herramienta se utiliza para crear líneas auxiliares que se prolonguen hasta el infinito. Estas líneas resultarán de gran utilidad como referencia para crear otros objetos. Indique un punto o [Horizontal/ Vertical/ angUlo/Bisectriz/Desfasar] Polilínea (PL) Esta herramienta se utiliza para dibujar una secuencia de líneas o arcos conectados como si de un objeto único se tratase Precise punto inicial El grosor de la línea actual es

Precise punto siguiente o [Arco/ Mitad grosor/ Longitud/ desHacer/ Grosor]

2. COMANDOS DEL AUTOCAD

01. BARRA DE HERRAMIENTA DIBUJO

Circulo (C) Permite dibujar círculos de radios y diámetros pequeños o grandes Punto central Tres puntos Dos puntos Dos tangentes Indique el centro del círculo Indique radio del círculo o [diámetro] Spline (SPL) Permite dibujar curvas a mano alzada, su punto inicial se hace introduciendo sus coordenadas o a través del ratón, de manera análoga se hace su punto final Indique primer punto o [Objeto] Indique próximo punto Indique inicio tangente Indique fin tangente Elipse (EL) Permite dibujar elipses o arcos de elipses, así como círculos en isometría Indique el punto final del eje de la elipse [Arco/Centro] Indique el otro punto final del eje (el otro extremo) Indique la distancia del eje o [Rotación]

03. CAPAS Y PROPIEDADES DE CAPA

CREAR CAPAS: En AutoCAD, todo lo que dibuje quedará organizado en

capas. Las capas son como superposiciones transparentes, en las cuales se

organizan y se agrupan distintos tipos de información. Los dibujos pueden ser

almacenados en la capa que por defecto crea AutoCAD al iniciar un nuevo

dibujo, o en capas que el mismo usuario sugiere

A cada capa que creemos, por defecto, se le asocia un color, un tipo de línea,

un peso de línea y un estilo de trazado que podremos configurar con el

Administrador de propiedades de capas de AutoCAD

Es conveniente e importante asignar una capa a cada grupo de objetos

(dibujos, ejes, cotas, etc.) para después poder manejarlos por separado.

Veamos como se hace:

CAMBIAR LA CAPA ACTUAL: Ahora imaginemos que vamos a dibujar unos

ejes para una figura con la capa recién creada. Podemos cambiar de capa

antes de comenzar a dibujar o bien una vez los ejes dibujados, podemos

cambiar su capa por otra.

OTRAS PROPIEDADES DE LAS CAPAS:

* Apagar/ Encender Bombilla: No nos interesa que se vea una capa

determinada, pero tampoco queremos borrarlos del dibujo. Lo que vamos a

hacer es esconderlos

*Inutilizar/Reutilizar : las capas inutilizadas no son visibles. La ventaja es que

en dibujos grandes, estas capas no

se regeneran junto a las demás, lo que puede ralentizar la regeneración del

dibujo en la pantalla.

*Bloquear/desbloquear : aunque no afectan a la visibilidad, no se pueden

editar.

*Permitir/impedir impresión : permite imprimir o no las capas seleccionadas.

TRUCO: HERRAMIENTAS/ SELECCIÓN RÁPIDA/ POR CAPA

Igualar propiedades Esta herramienta se utiliza para copiar las propiedades de un objeto en uno o más objetos de un dibujo. EJERCICIO 04 CAPAS AUTOCAD

Borrar (SUPR) Permite eliminar los elementos seleccionados Designe elementos Copiar (CO) Permite copiar una entidad o dibujo o parte de él, tal como: líneas, círculos, rectángulos, etc. Presenta la posibilidad de hacer copias múltiples de un mismo objeto o forma, para ello es necesario seleccionar lo que se desea copiar y luego indicar el vector de desplazamiento (punto base) desde el objeto o entidad original hasta el sitio que va a ocupar la copia. Seleccionar objeto Indique punto base o de desplazamiento o múltiple Indique segundo punto de desplazamiento *La opción múltiple permite hacer varias copias a la vez. SIMETRÍA (MI) Permite obtener copias simétricas de una o varias entidades Seleccionar objeto Indique primer punto de la línea de simetría Indique segundo punto de la línea de simetría Desea borrar el objeto? [si/no]

02. BARRA DE HERRAMIENTA MODIFICAR

Equidistanci a (O) Permite generar una entidad paralela a otra y a una distancia preestablecida. Indique distancia a equidistar Seleccionar objeto a equidistar Desplazar (M) Esta herramienta se utiliza para mover objetos de un dibujo a una distancia y una dirección determinada. Seleccionar objeto Indique punto base o de desplazamiento Indique segundo punto de desplazamiento Rotar o Girar (RO) Permite la rotación o giro de entidades y formas seleccionados previamente. Seleccione objetos Indique punto base Indique ángulo de rotación ó [Referencia] ESCALA (SC) Esta herramienta se utiliza para aplicar un factor de escala a un objeto del dibujo previamente seleccionado. Seleccionar objeto Indique punto base Indique factor de escala ó [Referencia]

02. BARRA DE HERRAMIENTA MODIFICAR

Chaflán o Bisel (CHA) Esta herramienta se utiliza para crear conexiones entre dos objetos que no son paralelos, mediante su extensión o recorte, con el propósito de intersecarlos o unirlos a una línea biselada Seleccionar primera línea Seleccionar segunda línea Filete o Empalme (F) Esta herramienta se utiliza para crear conexiones entre dos objetos no paralelos mediante un arco de un radio previamente especificado Seleccionar primer objeto: (r) Indique radio de empalme Seleccionar segundo objeto Estallar (EXPLODE) Permite separar o descomponer (explotar) entidades o dibujos creados a través de regiones o con polilíneas, en sus partes componentes individuales (líneas, arcos, o círculos, rectángulos, etc.), dependiendo de la forma geométrica que tengan. Seleccionar objetos Enter

02. BARRA DE HERRAMIENTA MODIFICAR

0 4. AC O T A R

ACOTACIÓN: Mediante la acotación podemos comprobar y colocar las

medidas de los objetos o entidades presentes en el dibujo, éstas medidas

pueden ser: longitudes, radios, diámetros, ángulos, etc. Con AutoCAD, acotar

un objeto es un proceso prácticamente automatizado

Existen multitud de formas de acotación y lo que haremos ahora será definir

un estilo personal de acotación. Para ello realizamos lo siguiente:

• Accede al menú estilo de cota
