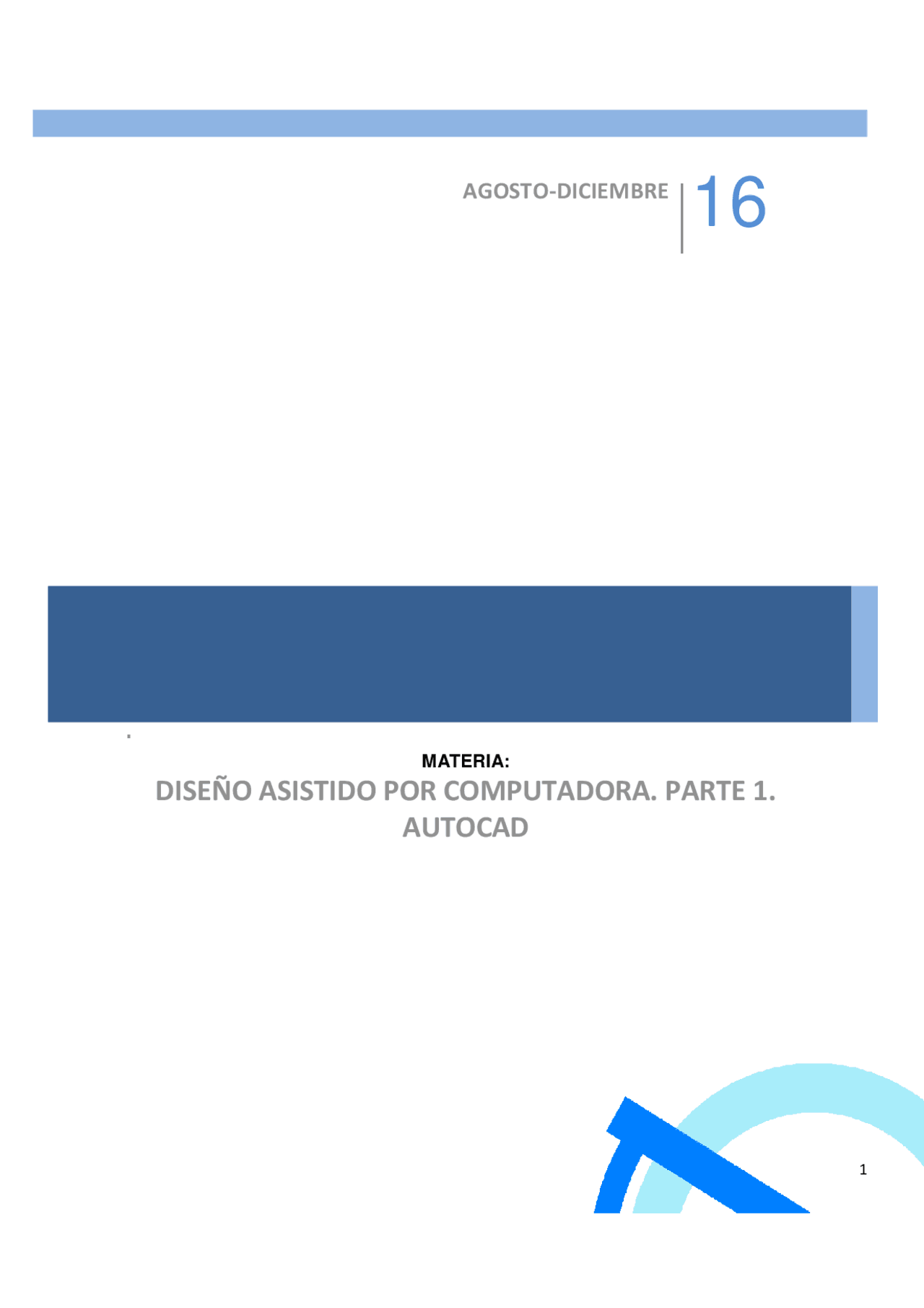

AGOSTO-DICIEMBRE
MATERIA:
DISEÑO ASISTIDO POR COMPUTADORA. PARTE 1.
AUTOCAD
PROGRAMA
TEMAS.
1. CÓMO EMPEZAR UN DIBUJO EN AUTOCAD
1.1. El Cuadro de Dialogo de inicio
1.2. Cómo controlar las configuraciones de dibujo
1.3. Cómo Borrar objetos
2. ORGNIZACION DE UN DIBUJO EN CAPAS
2.1. La barra de herramienta propiedades de objetos
2.2. Color
2.3. Candado
2.4. Apagar una capa
2.5. Congelar una capa
2.6. Tipo de Línea
2.7. Grosor
3. CREACION DE DIBUJOS EXACTOS CON AUTOCAD
3.1. Coordenadas Rectangulares absolutas
3.2. Coordenadas rectangulares relativas
3.3. Coordenadas polares absolutas
3.4. Coordenadas polares relativas
4. USO DE PRINCIPALES COMANDOS
4.1. Uso de los comandos: línea, mixtilínea, arco, círculo, polígono y elipse.
4.2. Cambio de tamaño de objeto
4.3. Reubicación de objetos con desplaza y gira
4.4. Copiar objetos.
4.5. Esquinas con chaflán
4.6. Empalme de objetos
4.7. Cortar Objetos
4.8. Extender objetos
4.9. Duplicar Objetos
4.10. Simetría
4.11. Arreglos o matriz.
4.12. Uso del comando área y distancia
4.13. Hatch
5. CREACION DE POLILINEAS Y SPLINES
5.1. Creación de poli líneas
5.2. Las poli líneas en comparación con las líneas.
5.3. Edición de poli líneas
6. CREACION E INSERCION DE BLOQUE
7. ANOTACION CON TEXTO
7.1. Definición de estilos de texto
7.2. Dibujo de una sola línea de texto
7.3. Edición de texto
7.4. Dibujo de párrafos de texto con MTEXT
8. ACOTACION
8.1. Ubicación de las cotas dentro del dibujo
8.2. Definición de estilo de cota
9. IMPRESIÓN EN ESPACIO MODELO
TEMAS.
INTRODUCCION.
El dibujo es una forma de expresión gráfica es el lenguaje gráfico universal , utilizado para transmitir ideas, proyectos etc. En el caso del ingeniero Civil es su principal medio de comunicación Objetivo: que el alumno conozca los principales comandos de AutoCAD y que sea Capaz de aplicarlos en la elaboración de diferentes dibujos.
AutoCAD es el software más popular entre los programas CAD del mercado, es un programa de diseño asistido por
computadora para dibujo en dos y tres dimensiones. Actualmente es desarrollado y comercializado por la empresa Autodesk, su sistema operativo para Microsoft Windows y Mac su primera aparición en 1982, gestiona una base de datos de entidades geométricas (puntos, líneas, arcos, etc). La interacción del usuario se realiza a través de comandos, de edición o dibujo, desde la línea de órdenes, a la que el programa está fundamentalmente orientado. AutoCAD trabaja por medio de órdenes o comandos que nosotros debemos introducir, ya sea mediante el teclado o seleccionándolos de los menús desplegables con un dispositivo apuntador como el “mouse”. Existen varias herramientas que sustituyen a las tradicionales del dibujo tal es el caso de la Línea que sustituye el lápiz o estilógrafo, el Circulo en vez del compas o plantillas de círculos etc.
Una de las ventajas es que no se tienen que tomar medidas del dibujo ya que existen comandos como el DIM- DIMENSIONAR que coloca las medidas exactas y lo más importante es que genera un ahorro de tiempo al poder Copiar (Comando COPY) varias veces el mismo elemento o elementos, así como poder imprimir (Plotear) el numero de originales que se requieran. Como podemos ver son notables las ventajas que nos ofrece el AutoCAD en comparación con el dibujo a mano.
1. CÓMO EMPEZAR UN DIBUJO EN AUTOCAD
Lo primero es ponerlo en funcionamiento, como cualquier aplicación de Windows, AutoCAD se ejecuta a través de un MENU DE INICIO. Si no se tiene un link de acceso directo en el escritorio, se debe de Desplegar en la opción de PROGRAMAS, la opción de AUTOCAD y seleccionar la aplicación del mismo nombre. Es importante saber que existen varios tipos de archivos de dibujo. Estas son algunas de las extensiones (tipos de archivos) comunes de AutoCAD: DWG - BAK - DWT - DWF -SV$ - DXF - WMF - 3DS - JPG Estos tan sólo son unos cuantos de los tipos de archivo que AutoCAD utiliza. Existen muchos otros que podrían considerarse archivos de apoyo. Los que fueron listados antes tienen que ver con diversas formas de archivos de dibujo. Existen otras formas en que puede guardar su dibujo, pero estas son las comunes. DWG – Este es el FORMATO DE ARCHIVO DE DIBUJO EN AUTOCAD ESTÁNDAR. Lo que hay que recordar es que versiones antiguas de AutoCAD no pueden leer archivos creados en versiones más recientes. En cambio, la versión más reciente puede leer cualquiera de los archivos antiguos. BAK – Este es el FORMATO DE ARCHIVO DE RESPALDO para AutoCAD. Siempre que usted guarda un dibujo, AutoCAD creará automáticamente un duplicado como archivo de respaldo. Este archivo tiene la misma información del original, pero una extensión diferente. Si su archivo original resulta dañado o inutilizable por alguna razón, puede renombrar el archivo BAK como DWG y abrirlo tal como haría con cualquier otro archivo de dibujo. DWT – Este es un formato más reciente (R14) que se utiliza para DIBUJOS PLANTILLA. DWF – Este también es un nuevo formato. Se utiliza cuando usted quiere crear UN DIBUJO QUE SE UTILIZARÁ EN LA INTERNET. Es un 'Drawing Web Format' (Dibujo en Formato Web). Este tipo de archivo contiene características que permiten a los usuarios ver dibujos en la Web sin tener AutoCAD en sus computadoras. DXF – Este no es un formato propio de AutoCAD realmente, pero sí es uno del que debe tener conciencia. DXF significa D rawing e X change F ormat (Formato de Intercambio de Dibujo). ESTE ES UN FORMATO ESTÁNDAR QUE ES USADO POR MUCHOS Y DISTINTOS PROGRAMAS DE CAD Y GRÁFICOS. SV$ - Este es el formato que AutoCAD utiliza siempre que efectúa una OPERACIÓN DE GUARDADO AUTOMÁTICO. AutoCAD guardará el archivo automáticamente una vez que ha transcurrido un periodo de tiempo predefinido. Este periodo se establece en el cuadro de diálogo de Preferencias (Preferences). También puede decir a AutoCAD dónde quiere almacenar los archivos resultantes del guardado automático. La mayoría de las computadoras están configuradas para que guarden estos archivos en la carpeta 'Windows/Temp'. Si usted necesita recuperar un dibujo a partir de un archivo de guardado automático, sólo renómbrelo con el formato DWG.
WMF – Este es un archivo de Windows llamado 'Windows Meta File'. Este tipo de archivo puede ser usado si usted necesita USAR ESTE DIBUJO EN UN PROGRAMA QUE NO ES DE CAD. 3DS - Esta es una antigua extensión PARA 3D STUDIO MAX, un programa de animación y Render de alto nivel. Puede exportar desde AutoCAD utilizando el comando 3DSOUT. JPG - el formato CORRIENTE PARA LAS IMÁGENES en la Internet. Ahora también puede exportar su dibujo fácilmente a JPG. Use el comando JPGOUT y elija entre usar un viewport o seleccionar los objetos. BMP - ES SIMILAR A UN ARCHIVO JPG, pero exporta un archivo 'raster' BMP en lugar de un JPG. Utilice el comando BMPOUT ..
INTRODUCCION PARA LA UTILIZACIÓN DE AUTOCAD
Botón de Aplicación.
En el botón de aplicación podemos encontrar varios elementos útiles como son:
- CREAR UN UNUEVO DIBUJO
- ABRIR UN DIBUJO EXISTENTE
- GUARDAR
- GUARDAR COMO (ESCOGER EL FORMATO, NOMBRE Y EL LUGAR DONDE GUARDAR)
- EXPORTAR
- IMPRIMIR
- ETC
VENTANA GRAFICA AUTOCAD “DRAFTING AND ANNOTATION”
Quick Acces Toolbar. Barra de
herramientas de acceso rápido
Application Status Bar.
Barra de Estado
Command Line Window.
Ventana de Comandos
C
Ayudas al Dibujo
Sistema de coordenadas
VENTANA GRAFICA AUTOCAD CLÁSICO
Quick Acces Toolbar. Barra de
herramientas de acceso rápido
Application Status Bar.
Barra de Estado
Command Line Window.
Ventana de Comandos
C
Ayudas al Dibujo
Sistema de coordenadas
Barra de Dibujo
Barra de Edición
C
Digita en la barras de comandos menubar , pones codigo 1 y se va activar el menúclásico en la parte superior.
TIP : Cuando por accidente se desaparezca la LINEA DE COMANDOS , se puede activar tecleando COMMANDLINE enter, o con Ctrl + 9.
1.2. Cómo controlar las configuraciones de dibujo
Al igual que el dibujo a mano, se debe establecer la MEDIDA DEL PAPEL, LA ESCALA, EL SISTEMA DE UNIDADES DE MEDICION etc.
SISTEMA DE UNIDADES DEL PROGRAMA
En AutoCAD se dibuja a escala real, y posteriormente a la hora de imprimir se escala el dibujo. Es decir que cuando dibujes un elemento de 1 metro, la medida en AutoCAD será de 1 unidad. Tomando en cuenta las consideraciones anteriores, dé un clic en el ultimo icono que aparece en cuadro de dialogo
STARTUP , (sale esta ventana al iniciar AutoCAD) y use WIZARD
NOTA: Si al iniciar AUTOCAD no aparece el cuadro de dialogo STARTUP, haga lo siguiente:
1. Escriba en la línea de comandos la palabra startup, y presione Enter
2. Escriba 1 y presione Enter
3. Escriba en la línea de comandos la palabra filedia y presione Enter
4. Escriba 1 y presione Enter.
5. CierreAutocad y vuélvalo a iniciar.
Escogemos la opción Advanced Setup (Arreglo Avanzado) luego damos click en el botón OK
En el cuadro de dialogo Advanced Setup , iniciamos con la opción Unit marcada con un pequeño triangulo. Aquí
podemos cambiar el sistema de unidades de medición, que en nuestro caso será Decimal. Si se selecciona otro sistema de unidades, en el dibujo de la derecha aparece un ejemplo del mismo. También se pude seleccionar cuantos decimales se desea que aparezcan, desde la caja de texto.
En Precision : seleccione 3 decimales y de clic en el botón Siguiente>
(rumbo)
Aparece a la izquierda la opción Area marcada con un pequeño triangulo. En este cuadro de dialogo podemos
escoger las medidas imaginarias del papel en metros. Width para el largo y Length el ancho, por último, damos
click en el botón Finalizar.
Nota: el uso del cuadro de dialogo Startup puede dejarse de lado para después configurar, las escalas y el tamaño de las láminas a plotear, al final del dibujo (por lo general se utiliza esta última opción)
NOTA: después de terminar el proceso de ésta ventana si no se quiere que aparezca en el inicio se debe de realizar lo siguiente:
- Escriba en la línea de comandos la palabra startup, y presione Enter
- Escriba 0 y presione Enter
- Cierre Autocad y vuélvalo a iniciar.
UNIDADES DE DIBUJO. Drawing Units.
Para activar las unidades del dibujo:
- Escribir en la línea de comandos UNITS/enter
- Aparecerá la siguiente ventana para definir, el sistema, precision y tipo de unidades para el dibujo, al terminar dar click en ok Las occione que nos da son:
- CIENTIFICAS
- DECIMALES
- DE INGENIERIA
- ARQUITCTURA
- FRACCIONARIAS
CREACIÓN DE PLANTILLA DE DIBUJO. Drawing Template.
La plantilla de dibujo, proporciona coherencia a los trabajos que realizamos, aquí podemos mantener estilos, y parámetos estándar, de lineas, letras, cotas etc. Seguir los siguientes pasos:
- Ir al inicio, click en el botón de la aplicación, e ir a la opción de “Save as”, dar click sobre la opción Drawing Template.
- Asignar un nombre, buscar la carpeta donde se guardará
- Describir en que consiste y dar click en ok.
- Definir unidades (Sistema Ingles o Métrico Décimal)y Guardar.
TAMAÑO DE CURSOR
Para alargar los brazos o acortarlos se debe de ir a la barra de herramientas Tools o dar click en botón
derecho de la ventana de dibujo dar click en OPTIONS donde saldrán una serie de cejas, escoger Display
y cambiar en Crosshair size el porcentaje.
GUARDAR O SALVAR EL DIBUJO
De click en el botón Save -Salvar, localizado en la barra de herramientas superior, aparece el cuadro de
dialogo Save Drawing As , mostrando el nombre del directorio actual,o en el tecleado seleccionar CTRL S
En la caja de texto
Save in: de click en la fecha para seleccionar el directorio donde desea guardar el dibujo.
En la caja de texto File name : escriba la el nombre del dibujo, AutoCAD coloca la extensión .dwg
automáticamente.
Por último de click en el botón Save.
Nota si desea guardar el archivo en otra versión, de click en la flecha que aparece a la derecha de la caja de texto
Files of type : y seleccione la versión deseada.
Si se quiere cambiar la configuración y SALVAR en determinado tiempo AUTOMATICAMENTE el archivo o en
otro formato de AutoCAD, se tendrá que ir al menú TOOLS , dar click en OPTIONS donde saldrán una serie de
cejas, escoger Open and Save y cambiar en File Save Precautions, Minutes between saves.
DIBUJO DE OBJETOS
En AutoCAD un dibujo se realiza a base de incluir entidades u objetos, así hablaremos de los objetos, línea, punto, circulo, elipse, arco etc.
Los principales comandos para crear objetos están representados en la barra de herramientas Dibujo
(DRAW). Para dibujar un objeto en pantalla, ejecute su comando en la línea de comando o pulse su botón
correspondiente. Antes de ver los comandos básicos para la creación de un proyecto abordaremos algunos conceptos que nos servirán para la realización de los dibujos.
3. GIRAR OBJETO CON GRIPS.
- Seleccionar el objeto para activar los nodos.
- Dar click sobre el nodo (se pondrá en rojo) que se utilizará como punto de referencia
- Y utilizar la tecla Espacio dos veces
- Gira.
4. ESCALAR OBJETO CON GRIPS.
- Seleccionar el objeto para activar los nodos.
- Dar click sobre el nodo (se pondrá en rojo) que se utilizará como punto de referencia
- utilizar la tecla Espacio tres veces
- escalar
FORMAS DE SELECCIÓN CON EL CURSOR
VENTANA O WINDOW
Se puede seleccionar un elemento individualmente, apretando el cursor de izquierda a derecha y solo seleccionara el objeto o elemento que se encuentre en el interior. (Se pondrá de color azul).
CRUCE O CROSSING
Seleccionar todo que es de derecha a izquierda, aquí solo basta que los elementos sean tocados para ser seleccionados con el cursor (se pondrá de color verde).
POLIGONO DE VENTANA (todos los elementos que queden dentro de la ventana se seleccionarán)
- Se da click sobre la ventana de dibujo
- Se escribe WP/enter
- Se va haciendo el polígono punto por punto y al terminar se da enter
POLIGONO DE CRUCE (Todos los elementos que toque la ventana se seleccionarán)
- Se da click sobre la ventana de dibujo
- Se escribe CP/enter
- Se va haciendo el polígono punto por punto y al terminar se da enter
1.3. Cómo Borrar objetosERASE (Abreviación= E)( comando en español BORRA / b)
ERASE (BORRAR) (Ubicada en barra de herramientas Modify)
El comando Erase será uno de los más utilizados dado que en todo proceso de desarrollo de un dibujo existen
equivocaciones o descuidos.
Para ejecutar Erase , se hace un click sobre el icono o en el menú acceda a Modify/Erase y designe los objetos
que desee eliminar del dibujo.
