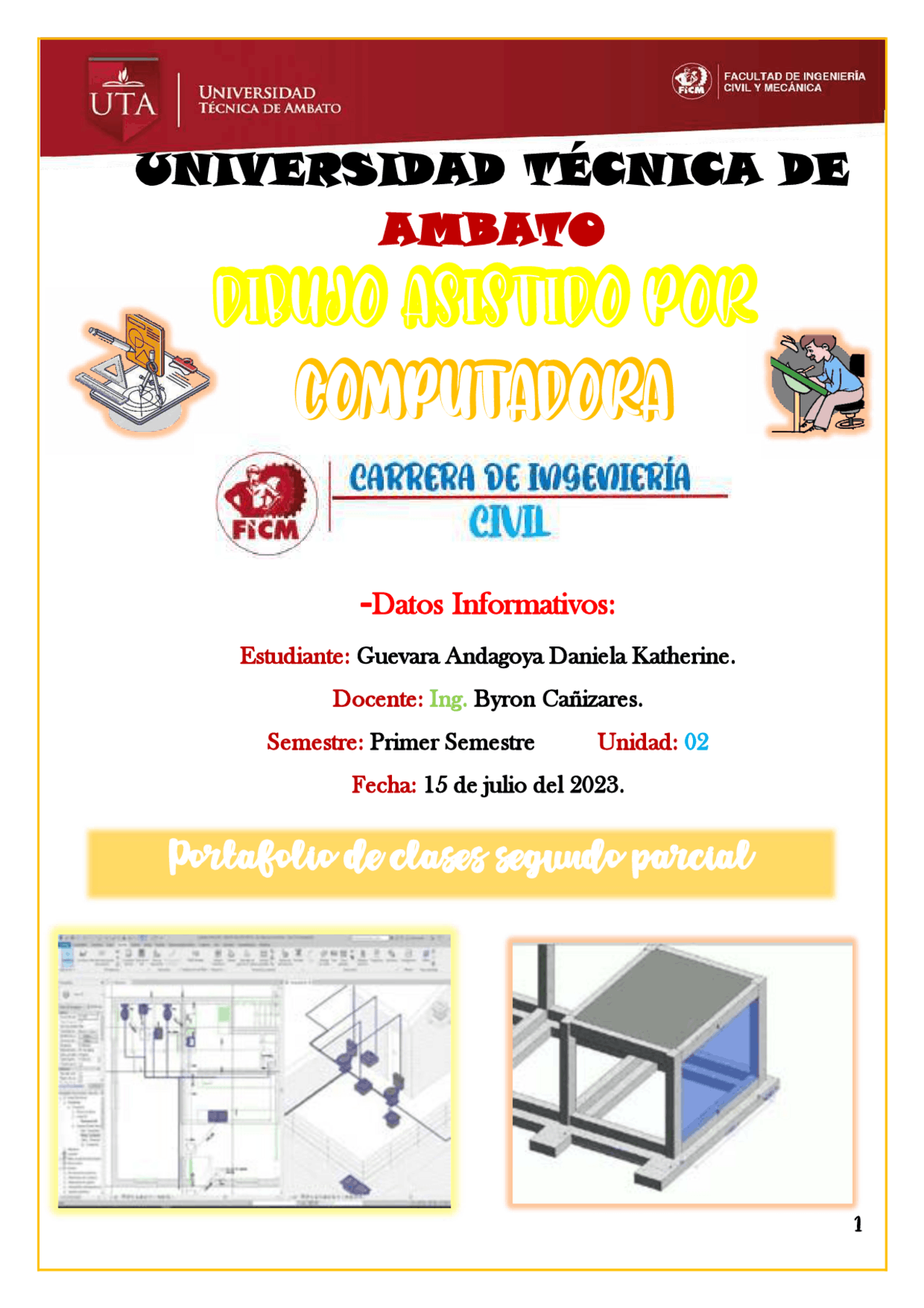

- Datos Informativos:
Estudiante: Guevara Andagoya Daniela Katherine.
Docente: Ing. Byron Cañizares.
Semestre: Primer Semestre Unidad: 02
Fecha: 15 de julio del 2023.
Colocamos detalles estructurales en nuestro plano guiándonos en el video que nos proporciono el ingeniero en la plataforma. Como primer paso aprendimos a colocar las varillas en las columnas y en las vigas para esto debemos dirigirnos a la parte de armadura para trabajar con Naviate Rex y de esta manera facilitar el trabajo, además se realizará los anclajes de las varillas en la planta de nivel de fundición, para ello hemos modificamos los datos en la parte de columnas y vigas.
- Para colocar los estribos en las columnas nos dirigimos a Columns y modificamos los datos dependiendo de nuestro plano. TEMA:
DATOS PARA COLUMNAS
COLUMNAS:
- Las varillas las colocamos de forma manual en cada una de las zapatas tanto en sentido vertical como horizontal. ZAPATAS: VARILLAS ZAPATAS
VIGAS
Por último, hemos colocado etiquetas en las zapatas, para esto nos dirigimos a la pestaña anotar y seleccionamos etiquetar todo y damos clic en la zapata.
ZAPATAS
ETIQUETA ZAPATA
Una vez colocado los alivianamientos y que estén alineados entre ellos, procedemos a recortarlos para esto señalamos la losa y damos en cortar geométricamente y con la tecla Ctrl vamos recortando todos los alivianamientos colocados. Para poder ver si se están recortando nos dirigimos a la vista 3D. Techo: En la parte del techo también colocamos alivianamientos en el volado de igual forma alineándolos entre sí y dejando el espaciado pertinente, algo muy importante que nos debemos fijar es en que deben estar todos los espacios bien alineados para poder colocar las varillas.
LOSA
Aprendimos a colocar las varillas en los espacios que dejamos anteriormente entre los alivianamientos para ellos tenemos que seguir los siguientes pasos:
1. Primero nos dirigimos a la pestaña armadura y seleccionamos la
varilla tipo 00. TECHO: TEMA: Colocación de varillas en alivianamientos
3. Como último paso creamos una sección para poder observar de
mejor manera como se colocaron las varillas a 2.5 cm. Los caballetes logran mantener el espesor de recubrimiento en forma uniforme continua y rectilínea de todas las armaduras. Para poder dibujar los caballetes debemos medir de viga a viga para luego dividirlo entre tres y proceder a dibujar los caballetes. TEMA: COLOCACIÓN DE CABALLETES EN REVIT
Luego de eso creamos una sección para poder trabajar de forma rápida, para ello nos dirigimos a armadura, luego escogemos el tipo 00 y elegimos el boceto para dibujar. Debemos tener en cuenta que los caballetes no deben traspasar la parte de las gradas para ellos vamos a crear los caballetes pertinentes midiendo en este caso desde el filo de la grada. Por último, tenemos que copiar los caballetes que hemos creado para cada sección e ir colocándole en cada una de las varillas en sentido horizontal.
CABALLETE
CABALLETES
Realizamos el mismo proceso que empleamos en Revit, para ellos para dibujar líneas de referencia en cada filo de la viga y vamos a medir de viga a viga para tener los ¾ y poder crear las varillas. Una vez que creamos la varilla colocamos un círculo con un diámetro de 0.03 y con un desface desde el alivianamiento lo vamos colocando por donde va a ir nuestra varilla tanto positiva como negativa. Las varillas positivas las colocamos sin dividirlas en tres partes para ellos solo realizamos líneas de referencia desde las vigas y con un desface de 0. realizamos la varilla esta pasara por cada una de las secciones en las que tengamos dividida nuestra casa. Debemos tener en cuenta que no debe traspasar la escalera.
VARILLA
VARILLAS POSITIVAS
Por último, etiquetamos todas nuestras varillas desde el 400 y vamos sumando el número de puntitos que hemos colocado. VARILLAS NEGATIVAS
ETIQUETAS
Para ello nos indicó que el terreno tenía que ser de 3500 x 2500 el cual debemos ponerlo a escala y si es posible crear una nueva escala. En este caso yo trabaje 1:16.
TERRENO
LÁMINA
PRESENTACIÓN
En esta clase nos reviso tanto la losa como el techo que estén bien colocados las varillas positivas y negativas como a su vez nos corrigió los errores y nos explicó cómo se podían colocar de mejor manera. En mi caso me recomendó colocar varillas positivas un poco mas separadas y que le pusiera en línea gruesa para obtener una mejor visualización. TEMA: REVISIÓN DE VARILLAS EN AUTOCAD TECHO
Luego de eso colocamos armadura al muro que acabamos de crear de 8B 500 S y lo colocamos en cada uno de los muros.
ZAPATAS MURO
ARMADURA ZAPATAS
Luego de haber colocado la armadura en las zapatas procedemos a realizar el muro en las paredes para ello nos dirigimos a Arquitectura y seleccionamos muro y colocamos un muro básico de 25, una vez que coloquemos el muro lo arrastramos hasta el techo. Una vez colocado el muro procedemos a colocar la armadura en el muro de 12 B 500 S.
