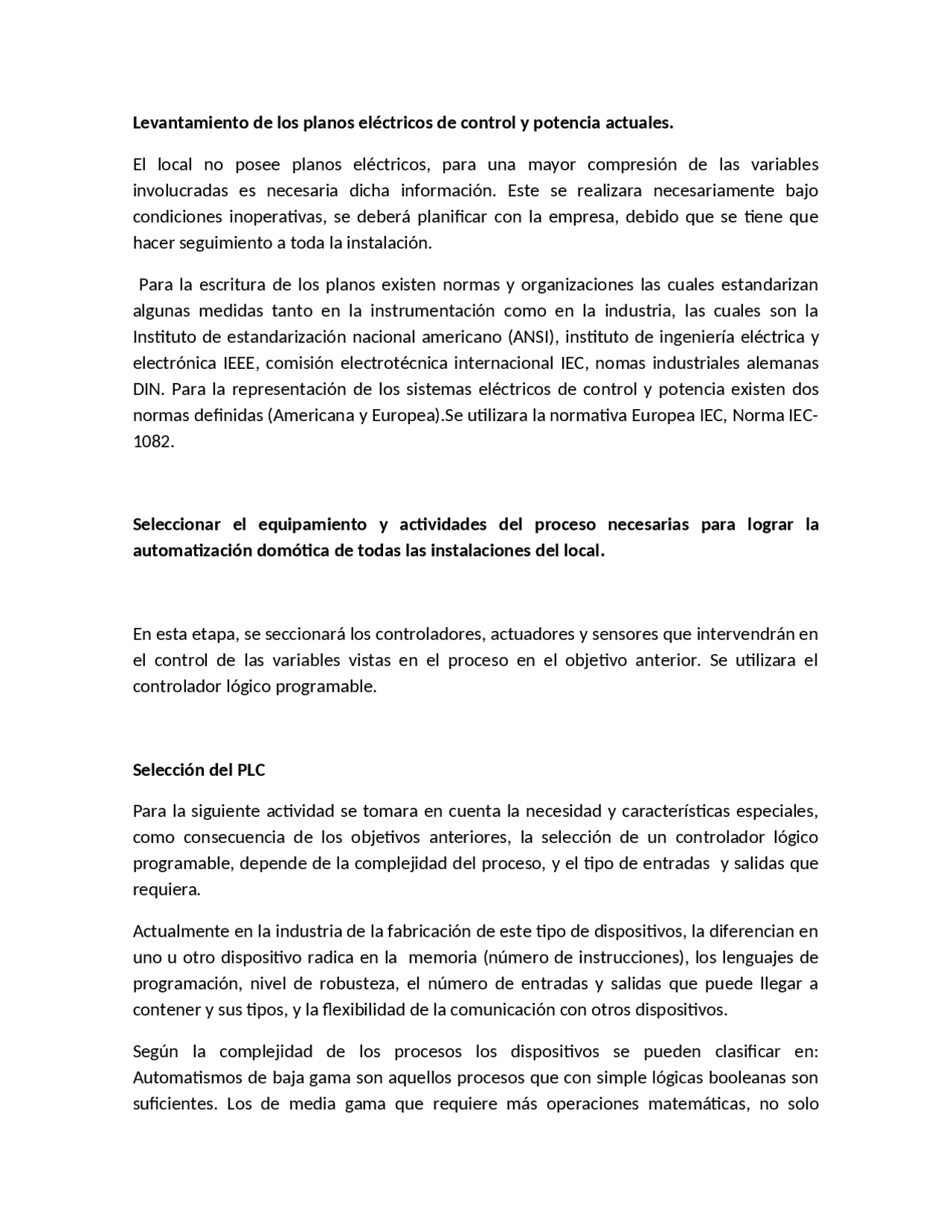

Levantamiento de los planos eléctricos de control y potencia actuales.
El local no posee planos eléctricos, para una mayor compresión de las variables
involucradas es necesaria dicha información. Este se realizara necesariamente bajo
condiciones inoperativas, se deberá planificar con la empresa, debido que se tiene que
hacer seguimiento a toda la instalación.
Para la escritura de los planos existen normas y organizaciones las cuales estandarizan
algunas medidas tanto en la instrumentación como en la industria, las cuales son la
Instituto de estandarización nacional americano (ANSI), instituto de ingeniería eléctrica y
electrónica IEEE, comisión electrotécnica internacional IEC, nomas industriales alemanas
DIN. Para la representación de los sistemas eléctricos de control y potencia existen dos
normas definidas (Americana y Europea).Se utilizara la normativa Europea IEC, Norma IEC-
1082.
Seleccionar el equipamiento y actividades del proceso necesarias para lograr la
automatización domótica de todas las instalaciones del local.
En esta etapa, se seccionará los controladores, actuadores y sensores que intervendrán en
el control de las variables vistas en el proceso en el objetivo anterior. Se utilizara el
controlador lógico programable.
Selección del PLC
Para la siguiente actividad se tomara en cuenta la necesidad y características especiales,
como consecuencia de los objetivos anteriores, la selección de un controlador lógico
programable, depende de la complejidad del proceso, y el tipo de entradas y salidas que
requiera.
Actualmente en la industria de la fabricación de este tipo de dispositivos, la diferencian en
uno u otro dispositivo radica en la memoria (número de instrucciones), los lenguajes de
programación, nivel de robusteza, el número de entradas y salidas que puede llegar a
contener y sus tipos, y la flexibilidad de la comunicación con otros dispositivos.
Según la complejidad de los procesos los dispositivos se pueden clasificar en:
Automatismos de baja gama son aquellos procesos que con simple lógicas booleanas son
suficientes. Los de media gama que requiere más operaciones matemáticas, no solo
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Selección y verificación de equipos y programas para automatización eléctrica y más Ejercicios en PDF de Automatización Industrial solo en Docsity!

Levantamiento de los planos eléctricos de control y potencia actuales. El local no posee planos eléctricos, para una mayor compresión de las variables involucradas es necesaria dicha información. Este se realizara necesariamente bajo condiciones inoperativas, se deberá planificar con la empresa, debido que se tiene que hacer seguimiento a toda la instalación. Para la escritura de los planos existen normas y organizaciones las cuales estandarizan algunas medidas tanto en la instrumentación como en la industria, las cuales son la Instituto de estandarización nacional americano (ANSI), instituto de ingeniería eléctrica y electrónica IEEE, comisión electrotécnica internacional IEC, nomas industriales alemanas DIN. Para la representación de los sistemas eléctricos de control y potencia existen dos normas definidas (Americana y Europea).Se utilizara la normativa Europea IEC, Norma IEC-

Seleccionar el equipamiento y actividades del proceso necesarias para lograr la automatización domótica de todas las instalaciones del local. En esta etapa, se seccionará los controladores, actuadores y sensores que intervendrán en el control de las variables vistas en el proceso en el objetivo anterior. Se utilizara el controlador lógico programable. Selección del PLC Para la siguiente actividad se tomara en cuenta la necesidad y características especiales, como consecuencia de los objetivos anteriores, la selección de un controlador lógico programable, depende de la complejidad del proceso, y el tipo de entradas y salidas que requiera. Actualmente en la industria de la fabricación de este tipo de dispositivos, la diferencian en uno u otro dispositivo radica en la memoria (número de instrucciones), los lenguajes de programación, nivel de robusteza, el número de entradas y salidas que puede llegar a contener y sus tipos, y la flexibilidad de la comunicación con otros dispositivos. Según la complejidad de los procesos los dispositivos se pueden clasificar en: Automatismos de baja gama son aquellos procesos que con simple lógicas booleanas son suficientes. Los de media gama que requiere más operaciones matemáticas, no solo

entradas y salidas discretas sino también analógicas, entre otras. El de alta gama es aquel en que el proceso de producción tenga mayor complejidad en las actividades que realiza, con comunicaciones entre dispositivos en las distintas etapas de la automatización. El PLC o autómata programable a utilizar es el modelo ZELIO LOGIC SR3B261FU. Este tipo de autómata programable posee una estructura compacta donde en un solo bloque se tienen todos los elementos necesarios para su funcionamiento y además tiene una estructura modular, donde se puede acoplar otras entradas o salidas necesarias para realizar un mayor control. La siguiente figura muestra la arquitectura externa del el ZELIO LOGIC SR3B261FU. con salidas de expansión. Figura #. El PLC o autómata programable ZELIO LOGIC SR3B261FU. Fuente: Schneider Electric.

Sensores Los sensores son aquellos con los que se obtiene información sobre el automatismo. Por la información que ellos transmiten se tienen dos (2) tipos, que según (Roberto Sanchis Llopis J. A., 2010) son: Detectores. Son aquellos que presentan una salida cuyo estado es activo o inactivo, considerada como tipo binario. Estos suelen ser detectores de proximidad, de nivel o de temperatura, donde los de proximidad son los más utilizados. Captadores. Estos presentan una salida continua indicando una magnitud física. Pueden ser analógicos o digitales. Actuadores Los actuadores son los encargados de traducir las señales eléctricas de salida provenientes del sistema de control y convertirlas en actuaciones físicas que pueden ser neumáticos, hidráulicos o eléctricos. Estos casos se distinguen en preactuadores y actuadores (Roberto Sanchis Llopis J. A., 2010). En la figura XXXX se puede ver un mapa conceptual con la clasificación de los actuadores. Verificar el funcionamiento del programa del plc El último objetivo será la verificación del programa que cumpla con los requerimientos de la automatización industrial. El software utilizado posee la opción de compilar y la simulación del programa, por medio del cual se verifica su funcionamiento. A continuación se ven los pasos a seguir para la verificación. Compilación del Programa Primeramente se debe conocer lo que es un programa traductor. Éste programa es aquel que se encarga de traducir o convertir un texto o programa escrito en un lenguaje fuente a un equivalente escrito en un lenguaje destino y en el caso que exista un error indicar un mensaje. Entre los tipos de traductores están: Los compiladores, los intérpretes y de idiomas (Sergio Gálvez Rojas, 2005). Siendo definido un compilador como un traductor que posee de entrada una sentencia de lenguaje formal y de salida un fichero ejecutable, en otras palabras, traduce un texto de

alto nivel a código máquina (Sergio Gálvez Rojas, 2005). Para dicho trabajo éste realiza ciertas etapas de análisis siendo éstas las siguientes:

- Análisis Lexicográfico. Éste desintegra el programa fuente en elementos básicos del lenguaje a compilar. Éstos elementos son caracteres del programa fuente y forma parte de la categoría gramatical, por ejemplo los identificadores de usuario (variables, constantes, tipos, nombres de procedimientos y otros) (Sergio Gálvez Rojas, 2005).

  • Análisis Sintáctico. Con éste se comprueba si es correcta la estructura de los componentes básicos siguiendo las reglas gramaticales del lenguaje en que se compila (Sergio Gálvez Rojas, 2005).
  • Análisis Semántico. En éste se verifica que el programa fuente cumpla con las reglas del lenguaje en que se compila, por ejemplo la revisión de rangos de valores, tipos de variables, existencia de variables y otros (Sergio Gálvez Rojas, 2005). En éstas tres fases se pueden arrojar mensajes de error provocados por fallos en la redacción de los textos de programación realizados por el programador. Éstos mensajes permiten una fácil depuración (Sergio Gálvez Rojas, 2005). Existen varios tipos de compiladores, los cuales se adecuan a los requerimientos de los programadores. Cada uno de estos compiladores, se adecua a un lenguaje en específico o a varios. Algunos son de código abierto, otros son de licencia propietaria. La versatilidad de unos los hace mucho más populares que otros, pero a grandes rasgos, el escoger un determinado compilador dependerá de los requerimientos de cada usuario. El compilador escogido en éste caso es el del software ZelioSoft2. El compilador de ZelioSoft2 nos permite realizar la verificación de los programas o proyectos que se realizan en su editor de programas. Para verificar un proyecto en el compilador de ZelioSoft2 se deben realizar las siguientes instrucciones: Modo de Simulación del Programa Ésta opción permite realizar la corrida del programa. Con lo que se puede interactuar con el programa sin la necesidad de conectar un autómata programable. Proporcionando al usuario una forma de verificar que la programación o proyectos cumplen con las funciones para la cual fueron diseñados.

comandado por la salida a relé Q6 y el siguiente se encuentra en el área 3 asociándose a la salida a relé Q5. En un principio el aire acondicionado debe ser encendido y ajustado por el usuario y se mantendrá encendido si existe movimiento en el área, cuando no se detecte presencia en determinado tiempo se apaga el aire acondicionado. Cuando se vuelve a detectar movimiento se procede a energizar el equipo y el usuario debe encenderlo y ajustarlo de nuevo. Tomas corrientes controlados En cada área se plantea colocar tomas corrientes que se desenergicen cuando toda la actividad en el establecimiento se termine, de forma de no tener equipos consumiendo energía sin ninguna necesidad. La decisión de que equipos se conectaran en dichos tomas corrientes será de los usuarios, donde no se recomienda la conexión de equipos que requieran siempre estar conectados a una fuente de energía, como por ejemplos neveras o servidores. Los tomacorrientes controlados están asociados a la salida a relé Q7. Al no tener actividad en ninguna parte del local se manda a desactivar todos los tomacorrientes controlados. Sistema de alarma contra incendio Para el sistema de alarma contra incendio se plantea colocar estaciones manuales y sensores de humo en cada una de las áreas. En las Áreas 1 y 2 se colocaran dos estaciones manuales y cuatro detectores de humo en paralelo y la activación de cualquiera acciona una sirena ubicada entre dichas áreas. En las Áreas 3 y 4 se colocaran dos estaciones manuales y 2 detectores de humo en paralelo y la activación de cualquiera acciona una sirena ubicada en el Área 3.

Figura 1. Control del sistema.
