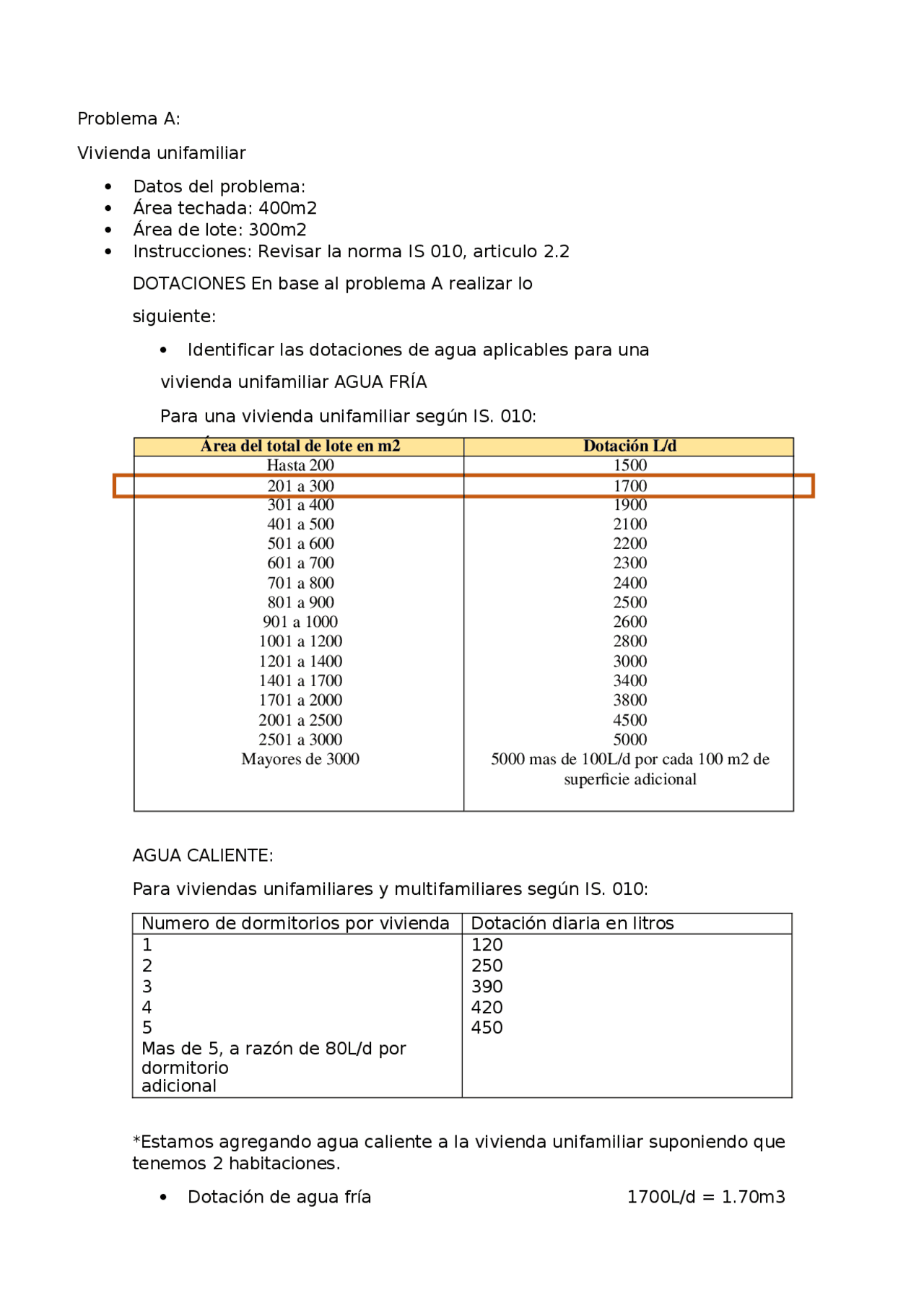

Problema A: Vivienda unifamiliar Datos del problema: Área techada: 400m Área de lote: 300m Instrucciones: Revisar la norma IS 010, articulo 2. DOTACIONES En base al problema A realizar lo siguiente: Identificar las dotaciones de agua aplicables para una vivienda unifamiliar AGUA FRÍA Para una vivienda unifamiliar según IS. 010: Área del total de lote en m2 Dotación L/d Hasta 200 1500 201 a 300 1700 301 a 400 401 a 500 501 a 600 601 a 700 701 a 800 801 a 900 901 a 1000 1001 a 1200 1201 a 1400 1401 a 1700 1701 a 2000 2001 a 2500 2501 a 3000 Mayores de 3000
5000 mas de 100L/d por cada 100 m2 de superficie adicional AGUA CALIENTE: Para viviendas unifamiliares y multifamiliares según IS. 010: Numero de dormitorios por vivienda Dotación diaria en litros 1 120 2 250 3 390 4 420 5 450 Mas de 5, a razón de 80L/d por dormitorio adicional *Estamos agregando agua caliente a la vivienda unifamiliar suponiendo que tenemos 2 habitaciones. Dotación de agua fría 1700L/d = 1.70m
Dotación de agua caliente 250L/d = 0.25m Dotación para la edificación 1950L/d = 1.95m Verificar si la dotación esta basada en el área techada o el numero de habitantes y usar la que sea relevante para este cálculo. Según la norma IS. 010 articulo 2.2 DOTACIONES para hallar la dotación necesaria para una vivienda unifamiliar se debe tener en cuenta el numero de habitantes, por ende utilizaremos este requisito para calcular las dotaciones totales, suponiendo que son 4 habitantes en la vivienda: 𝑐𝑜𝑛𝑠𝑢𝑚𝑜 𝑙𝑡 ( ) 𝐷𝑜𝑡𝑎𝑐𝑖𝑜𝑛 =
Consumo= 1.95m3= 1950lt Habitantes= 4 PROBLEMA A Piso 1: Restaurante 𝐷𝑜𝑡𝑎𝑐𝑖ó𝑛 =
Según lo que nos indica la norma IS 010, articulo 2.2 DOTACIONES, nos indica que para hallar la dotación para un restaurante se tiene en cuenta que son 50L por m2 de área, calculando con el área total del restaurante nos indica que: Por el área de 100m2 la dotación diaria seria:
Dotación del primer piso = 50x100m2 = 5000 lt/d
PROBLEMA B
Piso 2 al 5: oficinas con un área útil de 300 m2 por piso Según la norma de IS 010, articulo 2.2 Dotaciones, punto i dice que la dotación para oficinas se calculara a razón de 6 L/d por m2 de área útil del local, así que calculamos: Por un área de 300 m2 la dotación diaria sería: 𝐷𝑜𝑡𝑎𝑐𝑖𝑜𝑛 𝑝𝑜𝑟 𝑐𝑎𝑑𝑎 𝑝𝑖𝑠𝑜 = 6 × 300 𝑚2 = 1800 𝑙𝑡/𝑑 Para los pisos 2 al 5 (4 pisos) sería: 𝐷𝑜𝑡𝑎𝑐𝑖𝑜𝑛 𝑑𝑒𝑙 𝑝𝑖𝑠𝑜 2 𝑎𝑙 5 = 4 × 1800 = 7200 𝑙𝑡/𝑑 Así que la dotación total para los pisos del 2 al 5 será de 7200 litros diarios
