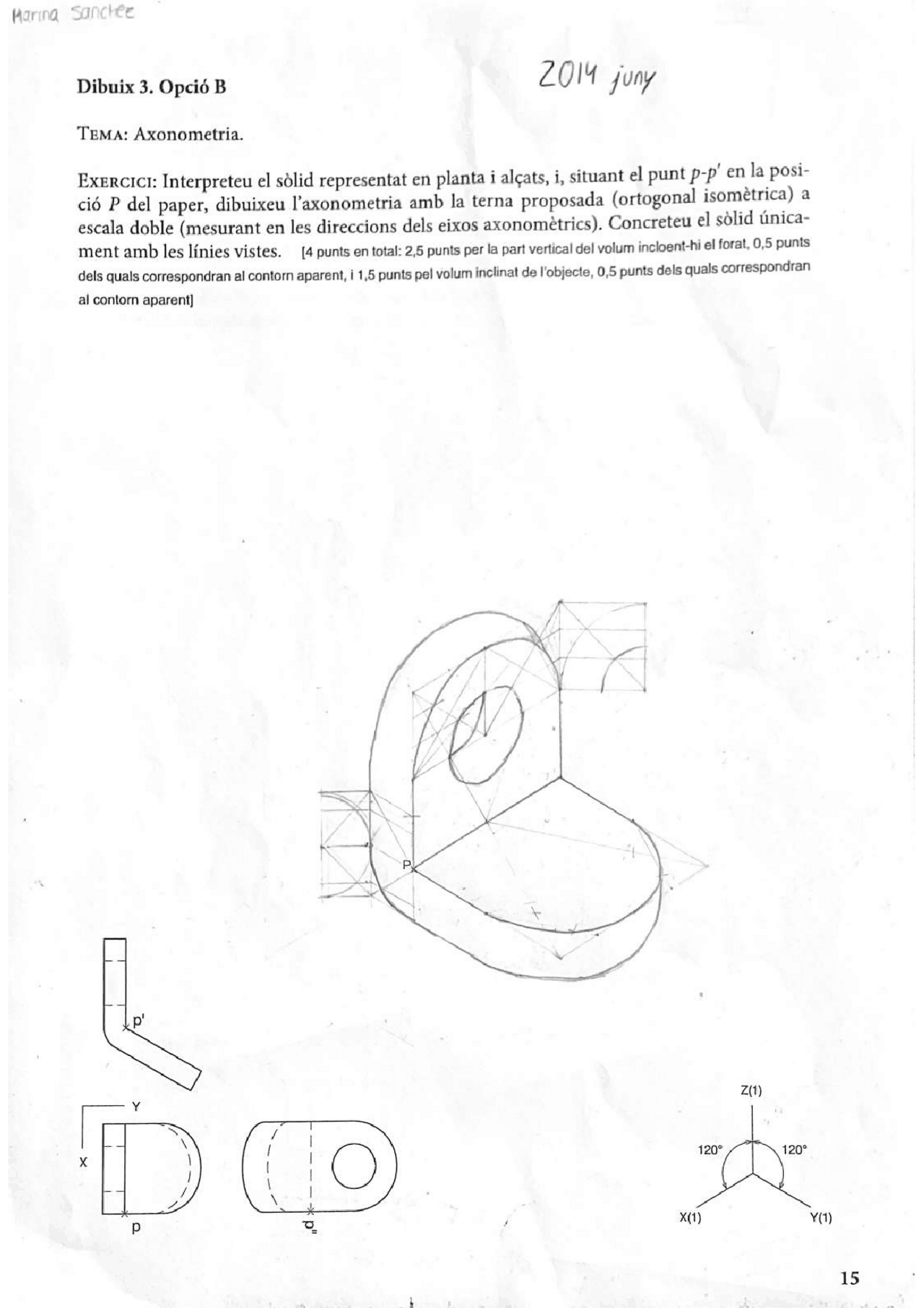

Dibuix 3. Opció B ZO juny TEMA: Axonometria. Exercict: Interpreteu el sólid representat en planta i algats, i, situant el punt pr en la posi- ció P del paper, dibuixeu l'axonometria amb la terna proposada (ortogonal isométrica) a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el sólid única- ment amb les línies vistes. - [4 punts en total: 2,5 punts per la part vertical del volum incloent-hi el foral, 0,5 punis dels quals correspondran al contorn aparent, i 1,5 punts pel volum inclinat de l'objecte, 0,5 punts dels quals correspondran al contorn aparent] zm O 120" 120? Xx Y) do. 15 2045 ) Dibuix 3. Opció B Tema: Axonometria, ExErcIc1: Interpreteu el sólid representat en planta i algats, i, situant el punt p-p' en la posició P del paper, dibuixeu l'axonometria amb la terna proposada (ortogonal isométrica) a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el resultat únicament amb les línies vistes. - (4 punts: per al cos horitzontal, 0,5 punts perla part delimitada per arestes rectes ¡ 1,5 punts per la part delimitada per corbes horitzontals, 0,5 punts dels quals correspondran al contorn aparent; per a l'allre cos, 1 punt per la part delimitada per corbes paralleles al pla YZ ¡ 1 punt per la part delimitada par corbes paraleles al pla XZ, 0,5 punts del qual correspondran al contorn aparent] Z | 0) 120% 120% x() . Y) 15; 2071 Juny 5 +, Dibuix 2. Opció D e Tema: Axonometria. 2 o y EXERCICI [6 punts en tota]; Interpreteu el sólid representat en planta, alcat i perfil, i, situant el punt p-p"-p” a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimétrica normalitzada DIN 5), a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el solid únicament amb les línies vistes. — [1.5 punts per cadascun dels quatre nivells de la figura] 2024 Juny Dibuix 3. Opció A Tema: Axonometria. : EXERCICI [4 punts en total: Interpreteu el sólid representat en planta, algat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el sólid únicament amb les línies vistes. — (5 punt per la base ¡ 1 punt per cadascun deis tres volums semicilindrics reconeixibles] Y == N 20 1 Lolo Lo 09 e me A Xx (1) =13- 2024 set. Dibuix 3. Opció A Tema: Axonometria. EXERCICI [4 punts en total: Interpreteu el sólid representat en planta, algat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne Vaxonometria amb la terna proposada (ortogonal isométrica) a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el sólid únicament amb les línies vistes. - [1.5 punts pels volums anteriors, 1.5 punts pel volum central | 1 punt pels volums posteriors] Loez] 21) x(1) YM e y -13- 207% set. Dibuix 3. Opció B Tema: Axonometria. EXERCICI (4 punts en total): Interpreteu el solid representat en planta, algat ¡ perfil, i, situant el punt p-p'-p” en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimétrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonométrics). Concreteu el sólid únicament amb les línies vistes. — [1.5 punts per la base. 1,5 punts pel suport í 1 punt pel volum central] EZ [AA Pp eS " ' X A A Y a hi 1 ' t 1 1 1 1 1 1 E E Yara PS ¿ J a Pp > -15-
