Fundación
Solado Multilaminado
Aislación Termo-Acústica
Listón (2” x 1”)
Carpeta Niveladora (1:3)
Aislación Hidrófuga
Revestimiento Int: Placa de yeso
Barrera de Vapor
Aislación Termo-Acústica: Fibra de Vidrio
Montante (2” x 4”)
Placa Multilaminada
Barrera Impermeable (TYBEK)
Siding de Madera
Anclaje de Panel a
Fundación
Sobresolera
Solera Inferior (2” x 4”)
Junta de Dilatación
Entrepiso
Carpeta Niveladora
Film Polietileno (200 micrones)
Armadura según cálculo
Platea de H° A°
Pieza para Alfeizar con pendiente
Solera Dintel
Solera Dintel (2” x 6”)
Sobresolera
Solera Superior (2” x 4”)
Alero Horizontal
Cenefa de Terminación
Canaleta Oculta
Tabla (3” x 1”)
Teja Francesa
Aislación Térmica (Poliestireno Expandido)
Listón (2” x 1”)
Listón de Yesero (1” x 14”)
Aislación Hidrófuga (Techado Asfáltico)
Entablado Machimbrado
Vidrio 6 mm
Carpintería de Madera
Espuma de Poliuretano
Premarco
Contramarco
Cabio (2” x 6”)
Viga (2” x 6”)
Cielorraso Placa de Roca de Yeso
Rigidizador: Planchuela para Anclaje
Sobresolera
Solera Superior (2” x 4”)
Solera Inferior (2” x 4)
Solado Multilaminado
Aislación Termo-Acústica
Listón (2” x 1”)
Barrera Impermeahle (TYBEK) ( Sólo si, en P.B. Hay local Húmedo)
Placa Rigidizadora (Fenólico)
Cielorraso: Placa de Roca de Yeso
Viga de Entrepiso (2” x 6”)

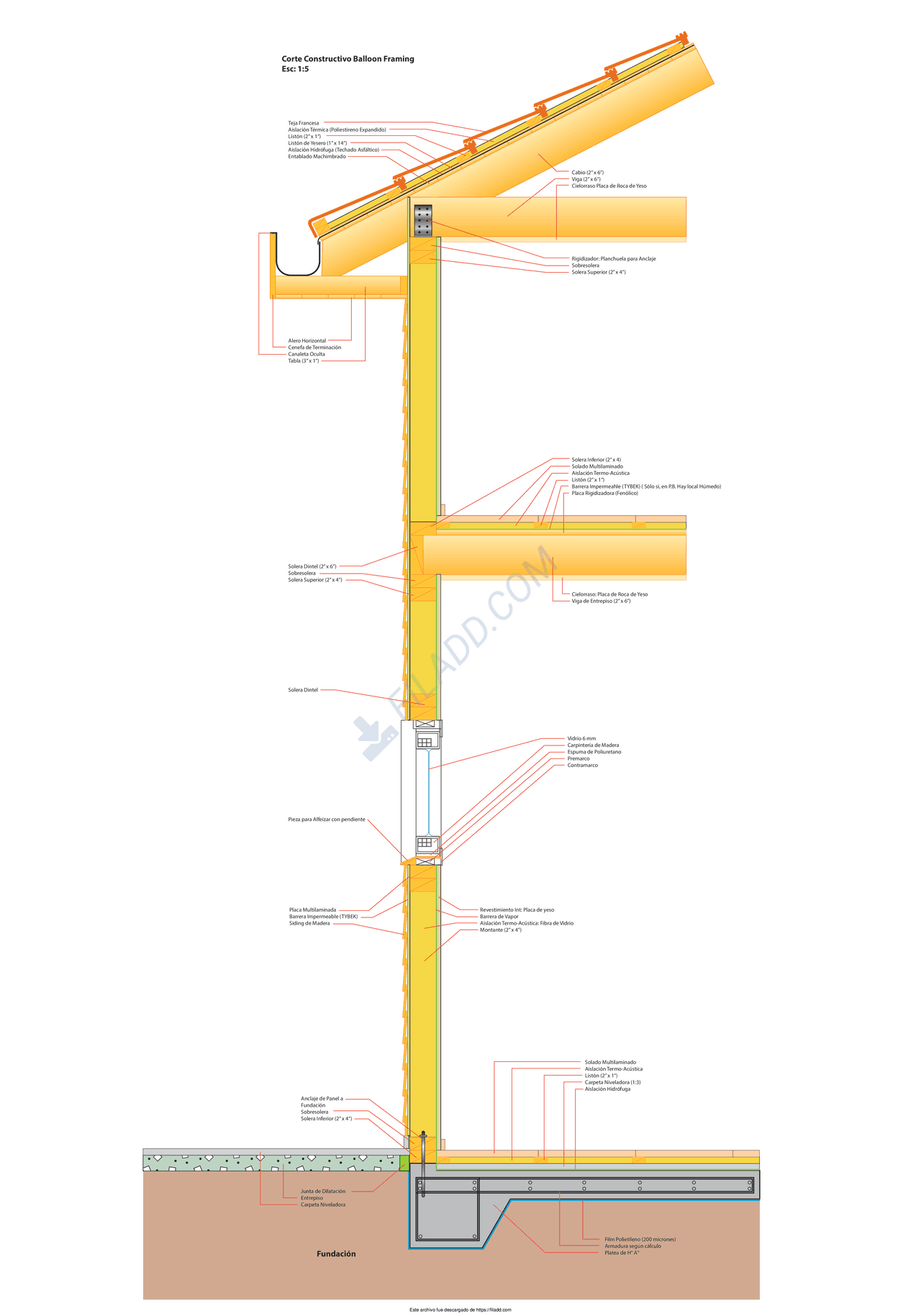

Corte Constructivo Balloon Framing
Esc: 1:5
