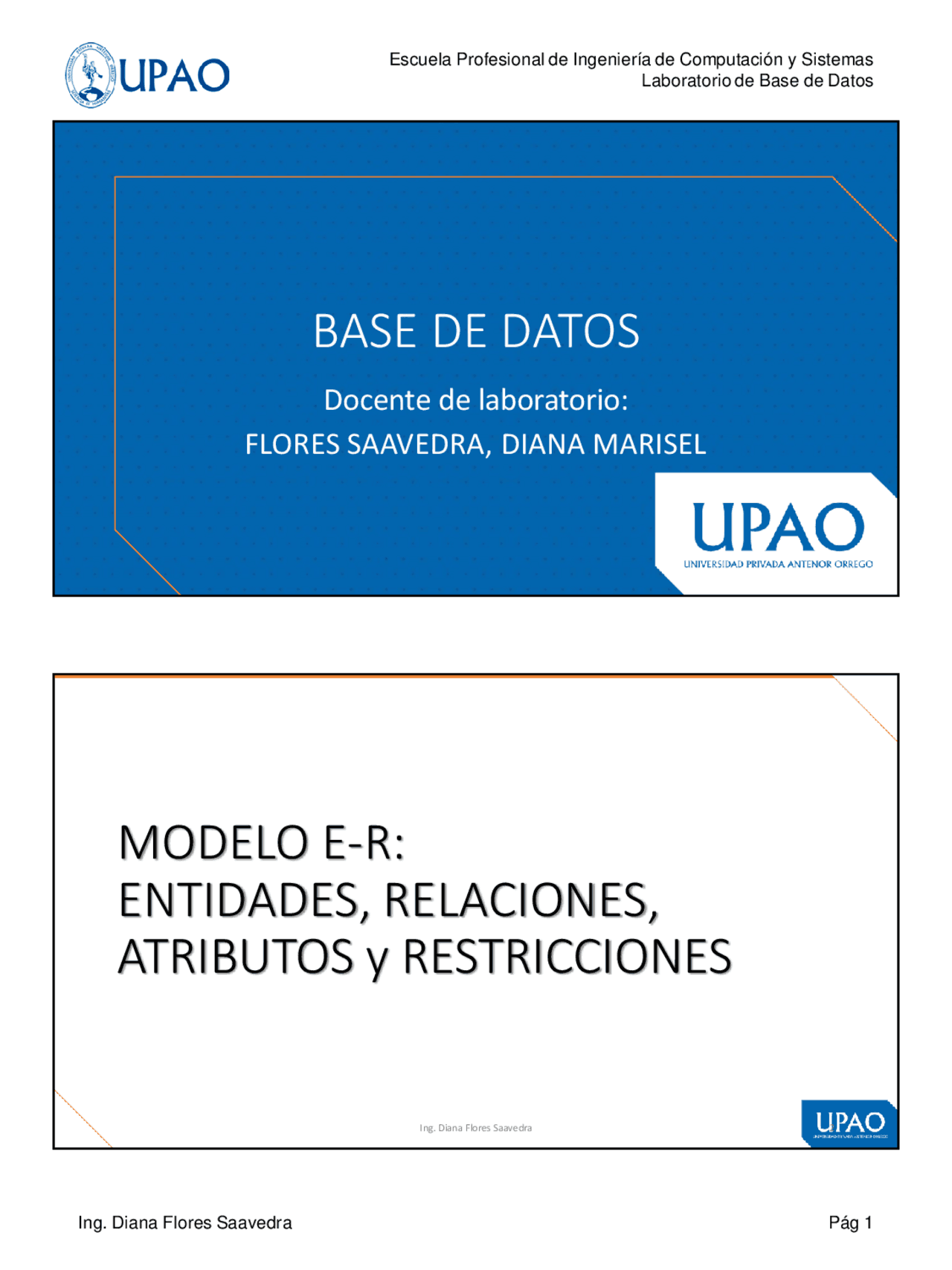

Laboratorio de Base de Datos
BASE DE DATOS
Docente de laboratorio:
FLORES SAAVEDRA, DIANA MARISEL
MODELO E-R:
ENTIDADES, RELACIONES,
ATRIBUTOS y RESTRICCIONES
Ing. Diana Flores Saavedra 2
Laboratorio de Base de Datos
INDICE
Ing. Diana Flores Saavedra 3 Oracle SQL Developer Data Modeler Entidades, relaciones, atributos y restricciones Actividad de laboratorio Comentarios finales
LOGRO DE LA SESIÓN
- El alumno al finalizar la sesión será capaz
de elaborar el modelo E-R identificando
entidades, relaciones, atributos y
restricciones, mediante Oracle SQL
Developer Data Modeler.
Ing. Diana Flores Saavedra 4
Laboratorio de Base de Datos ACTIVIDAD LABORATORIO 7 Ing. Diana Flores Saavedra
ASISTENCIA HOSPITALARIA
- Un alto cargo del departamento de sanidad de una Comunidad Autónoma pretende mejorar el funcionamiento del sistema sanitario informatizando algunos aspectos de su gestión, especialmente en lo que se refiere a la atención al paciente, y propone diseñar una Base de Datos con la información más relevante.
- En una primera aproximación, indica que la red sanitaria consta de varios hospitales, cada uno de los cuales integra uno o varios servicios (“traumatología”, “medicina interna”, ”urología”, etc.) en los que son atendidos los pacientes. Puesto que no todos los hospitales disponen de los mismos servicios, en la ficha de cada hospital figura la lista de servicios disponibles y, para cada uno de ellos, el número de camas que tiene (si procede, pues no todos los servicios hospitalarios disponen de camas). Otros datos que figuran en la ficha de cada hospital son su código identificativo (codHospital), el nombre, la ciudad en que está ubicado, el teléfono, y el nombre del director (uno de los médicos adscritos a dicho hospital).
- En la ficha de cada médico figuran sus datos personales (DNI, apellidos-nombre y fecha de nacimiento), el hospital al que está adscrito, y la lista de servicios hospitalarios en los que trabaja (puede desarrollar su actividad en varios servicios, del mismo o de diferentes hospitales). También se indica si el médico ocupa la dirección del hospital al que está adscrito. Ing. Diana Flores Saavedra 8
Laboratorio de Base de Datos
ASISTENCIA HOSPITALARIA
- Todo ciudadano que ha utilizado alguna vez los servicios sanitarios tiene asociado
un documento o “Historia Clínica”, identificado por un número único (codHist)
dentro de la red sanitaria. En cada historia clínica figuran los datos personales del
paciente (DNI, apellidos-nombre, fecha de nacimiento, número de Seguridad
Social y otros datos opcionales), junto con la lista de todas las visitas médicas
realizadas. En cada una de estas visitas consta la fecha y hora, el hospital y
servicio en que ha sido atendido, el médico, y una breve descripción del
diagnóstico y tratamiento realizados. Si el paciente es ingresado, se hace constar,
además, el nº de habitación y la fecha en que abandona el hospital. El interés de
esta información no es sólo estadístico, sino que debe permitir conocer en todo
momento el nº de camas libres de cada servicio de un hospital.
- Para simplificar la identificación de los diferentes servicios, se ha decidido utilizar
acrónimos de los nombres (idServicio), si bien también se desea tener
almacenado su nombre completo, y un comentario opcional. Hay que tener en
cuenta que un mismo servicio se puede ofrecer en hospitales distintos.
Ing. Diana Flores Saavedra 9 LABORATORIO Nº 4
1. Identifica las entidades, relaciones,
atributos y restricciones en el caso
presentado.
2. Elabora los diagramas E-R del caso
propuesto, usando el software Data
Modeler.
Laboratorio de Base de Datos Comentarios finales Ing. Diana Flores Saavedra 13
BIBLIOGRAFÍA
Celin Cherian Oracle SQL Developer Data Modeler User's Guide, Release 17. Oracle, 2017. ISBN: E88162- 03 Ing. Diana Flores Saavedra 14
