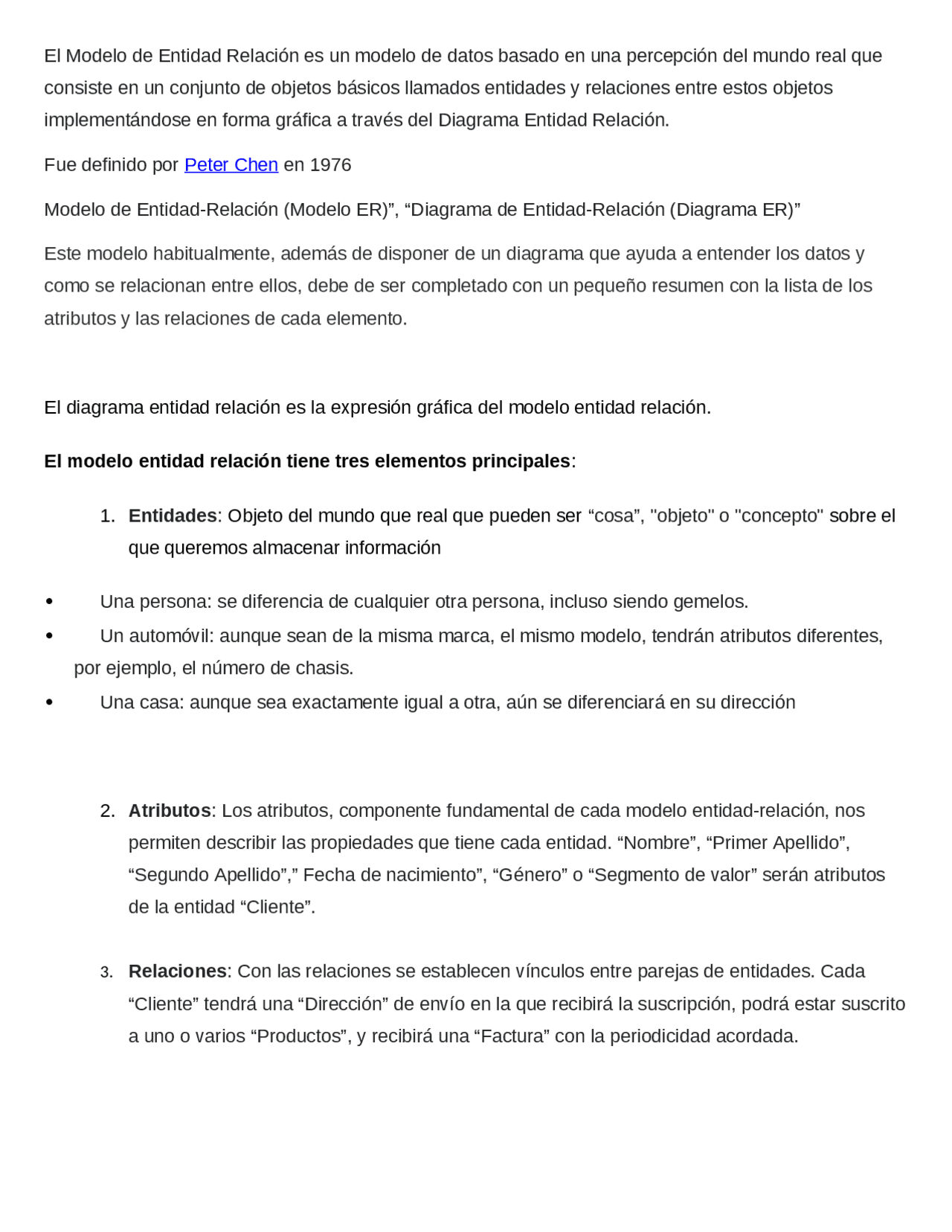

El Modelo de Entidad Relación es un modelo de datos basado en una percepción del mundo real que
consiste en un conjunto de objetos básicos llamados entidades y relaciones entre estos objetos
implementándose en forma gráfica a través del Diagrama Entidad Relación.
Fue definido por Peter Chen en 1976
Modelo de Entidad-Relación (Modelo ER)”, “Diagrama de Entidad-Relación (Diagrama ER)”
Este modelo habitualmente, además de disponer de un diagrama que ayuda a entender los datos y
como se relacionan entre ellos, debe de ser completado con un pequeño resumen con la lista de los
atributos y las relaciones de cada elemento.
El diagrama entidad relación es la expresión gráfica del modelo entidad relación.
El modelo entidad relación tiene tres elementos principales:
1. Entidades: Objeto del mundo que real que pueden ser “cosa”, "objeto" o "concepto" sobre el
que queremos almacenar información
Una persona: se diferencia de cualquier otra persona, incluso siendo gemelos.
Un automóvil: aunque sean de la misma marca, el mismo modelo, tendrán atributos diferentes,
por ejemplo, el número de chasis.
Una casa: aunque sea exactamente igual a otra, aún se diferenciará en su dirección
2. Atributos: Los atributos, componente fundamental de cada modelo entidad-relación, nos
permiten describir las propiedades que tiene cada entidad. “Nombre”, “Primer Apellido”,
“Segundo Apellido”,” Fecha de nacimiento”, “Género” o “Segmento de valor” serán atributos
de la entidad “Cliente”.
3. Relaciones: Con las relaciones se establecen vínculos entre parejas de entidades. Cada
“Cliente” tendrá una “Dirección” de envío en la que recibirá la suscripción, podrá estar suscrito
a uno o varios “Productos”, y recibirá una “Factura” con la periodicidad acordada.
