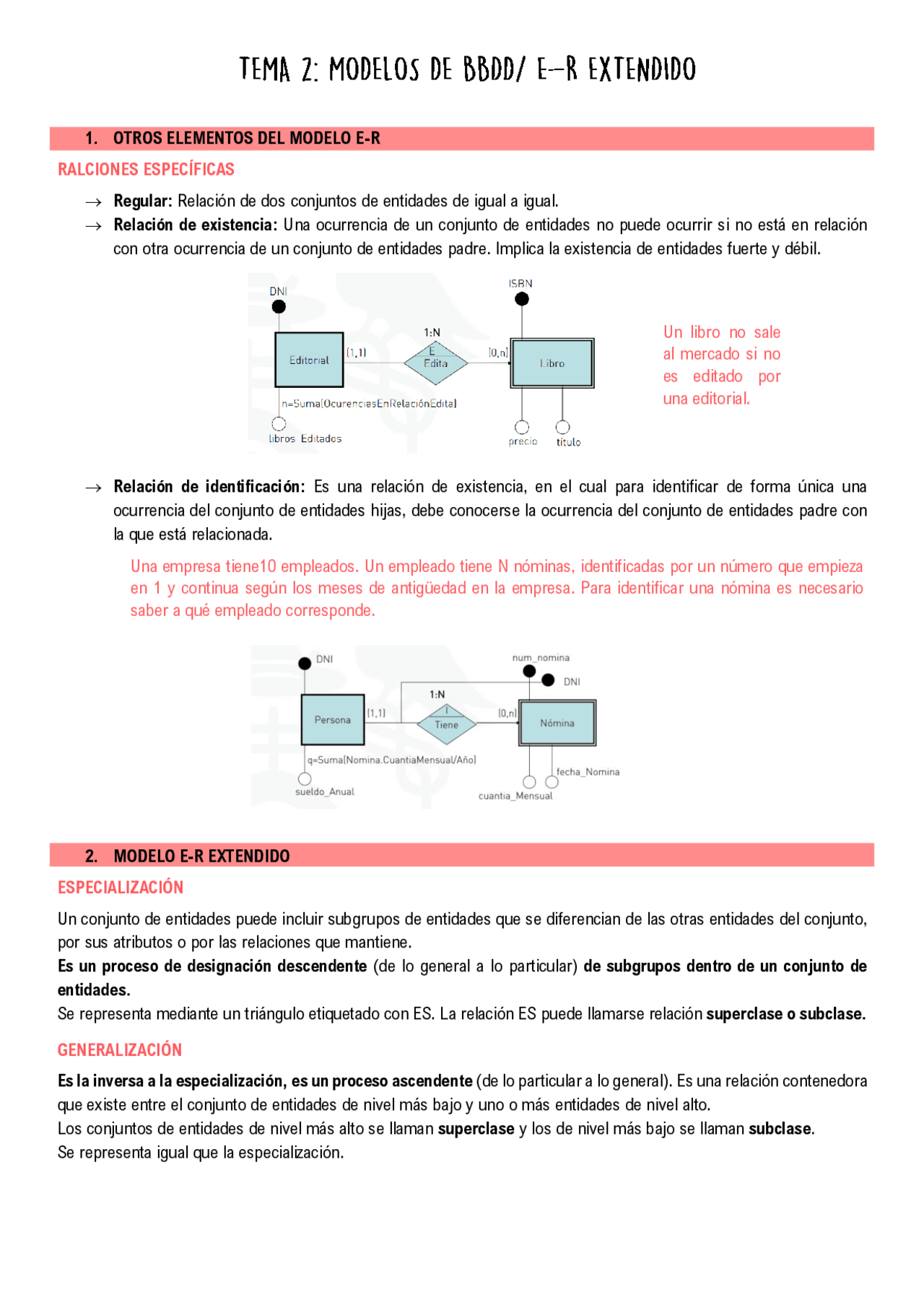

1. OTROS ELEMENTOS DEL MODELO E-R
RALCIONES ESPECÍFICAS
→ Regular: Relación de dos conjuntos de entidades de igual a igual.
→ Relación de existencia: Una ocurrencia de un conjunto de entidades no puede ocurrir si no está en relación
con otra ocurrencia de un conjunto de entidades padre. Implica la existencia de entidades fuerte y débil.
→ Relación de identificación: Es una relación de existencia, en el cual para identificar de forma única una
ocurrencia del conjunto de entidades hijas, debe conocerse la ocurrencia del conjunto de entidades padre con
la que está relacionada.
2. MODELO E-R EXTENDIDO
ESPECIALIZACIÓN
Un conjunto de entidades puede incluir subgrupos de entidades que se diferencian de las otras entidades del conjunto,
por sus atributos o por las relaciones que mantiene.
Es un proceso de designación descendente (de lo general a lo particular) de subgrupos dentro de un conjunto de
entidades.
Se representa mediante un triángulo etiquetado con ES. La relación ES puede llamarse relación superclase o subclase.
GENERALIZACIÓN
Es la inversa a la especialización, es un proceso ascendente (de lo particular a lo general). Es una relación contenedora
que existe entre el conjunto de entidades de nivel más bajo y uno o más entidades de nivel alto.
Los conjuntos de entidades de nivel más alto se llaman superclase y los de nivel más bajo se llaman subclase.
Se representa igual que la especialización.
Un libro no sale
al mercado si no
es editado por
una editorial.
Una empresa tiene10 empleados. Un empleado tiene N nóminas, identificadas por un número que empieza
en 1 y continua según los meses de antigüedad en la empresa. Para identificar una nómina es necesario
saber a qué empleado corresponde.
