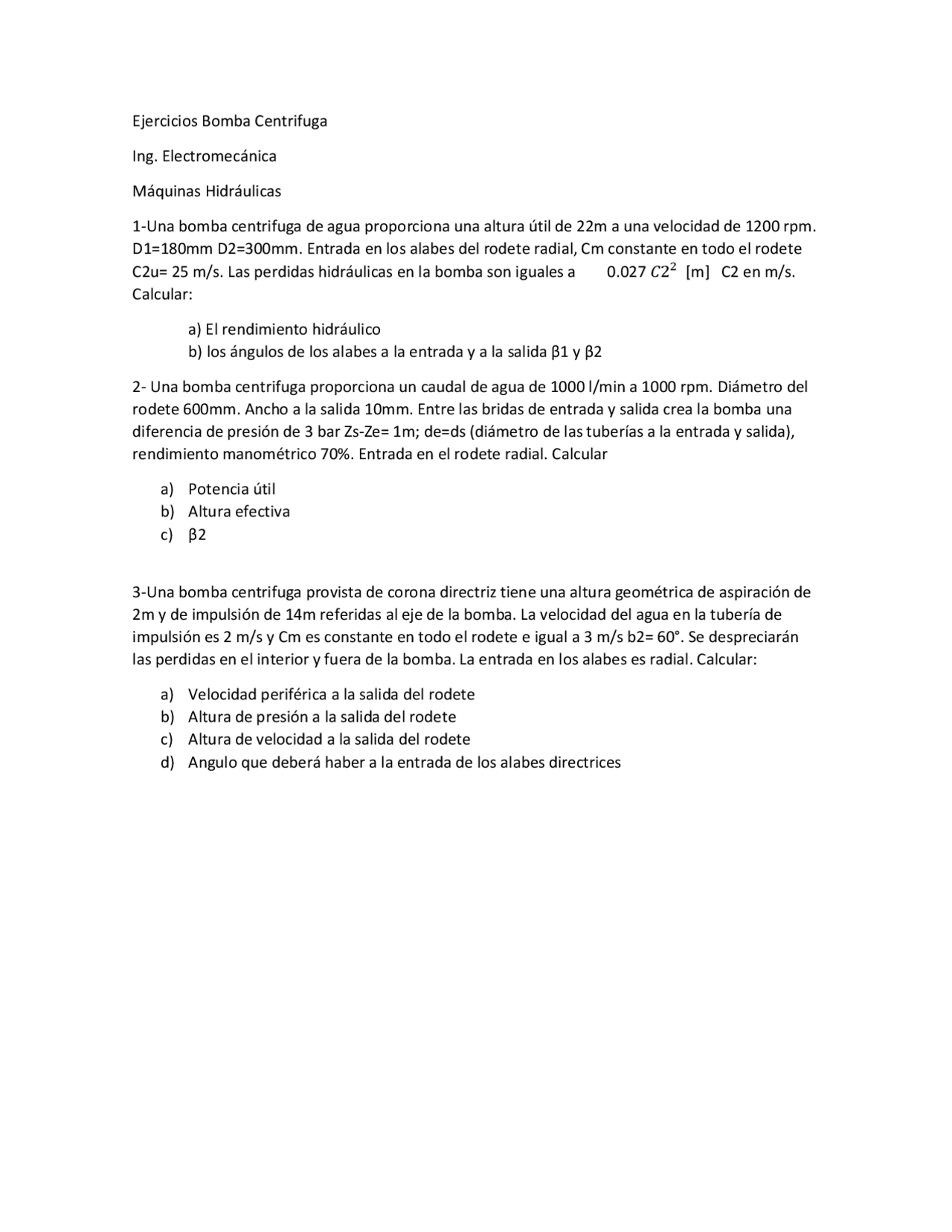

Ejercicios Bomba Centrifuga
Ing. Electromecánica
Máquinas Hidráulicas
1-Una bomba centrifuga de agua proporciona una altura útil de 22m a una velocidad de 1200 rpm.
D1=180mm D2=300mm. Entrada en los alabes del rodete radial, Cm constante en todo el rodete
C2u= 25 m/s. Las perdidas hidráulicas en la bomba son iguales a 0.027 𝐶22 [m] C2 en m/s.
Calcular:
a) El rendimiento hidráulico
b) los ángulos de los alabes a la entrada y a la salida β1 y β2
2- Una bomba centrifuga proporciona un caudal de agua de 1000 l/min a 1000 rpm. Diámetro del
rodete 600mm. Ancho a la salida 10mm. Entre las bridas de entrada y salida crea la bomba una
diferencia de presión de 3 bar Zs-Ze= 1m; de=ds (diámetro de las tuberías a la entrada y salida),
rendimiento manométrico 70%. Entrada en el rodete radial. Calcular
a) Potencia útil
b) Altura efectiva
c) β2
3-Una bomba centrifuga provista de corona directriz tiene una altura geométrica de aspiración de
2m y de impulsión de 14m referidas al eje de la bomba. La velocidad del agua en la tubería de
impulsión es 2 m/s y Cm es constante en todo el rodete e igual a 3 m/s b2= 60°. Se despreciarán
las perdidas en el interior y fuera de la bomba. La entrada en los alabes es radial. Calcular:
a) Velocidad periférica a la salida del rodete
b) Altura de presión a la salida del rodete
c) Altura de velocidad a la salida del rodete
d) Angulo que deberá haber a la entrada de los alabes directrices
