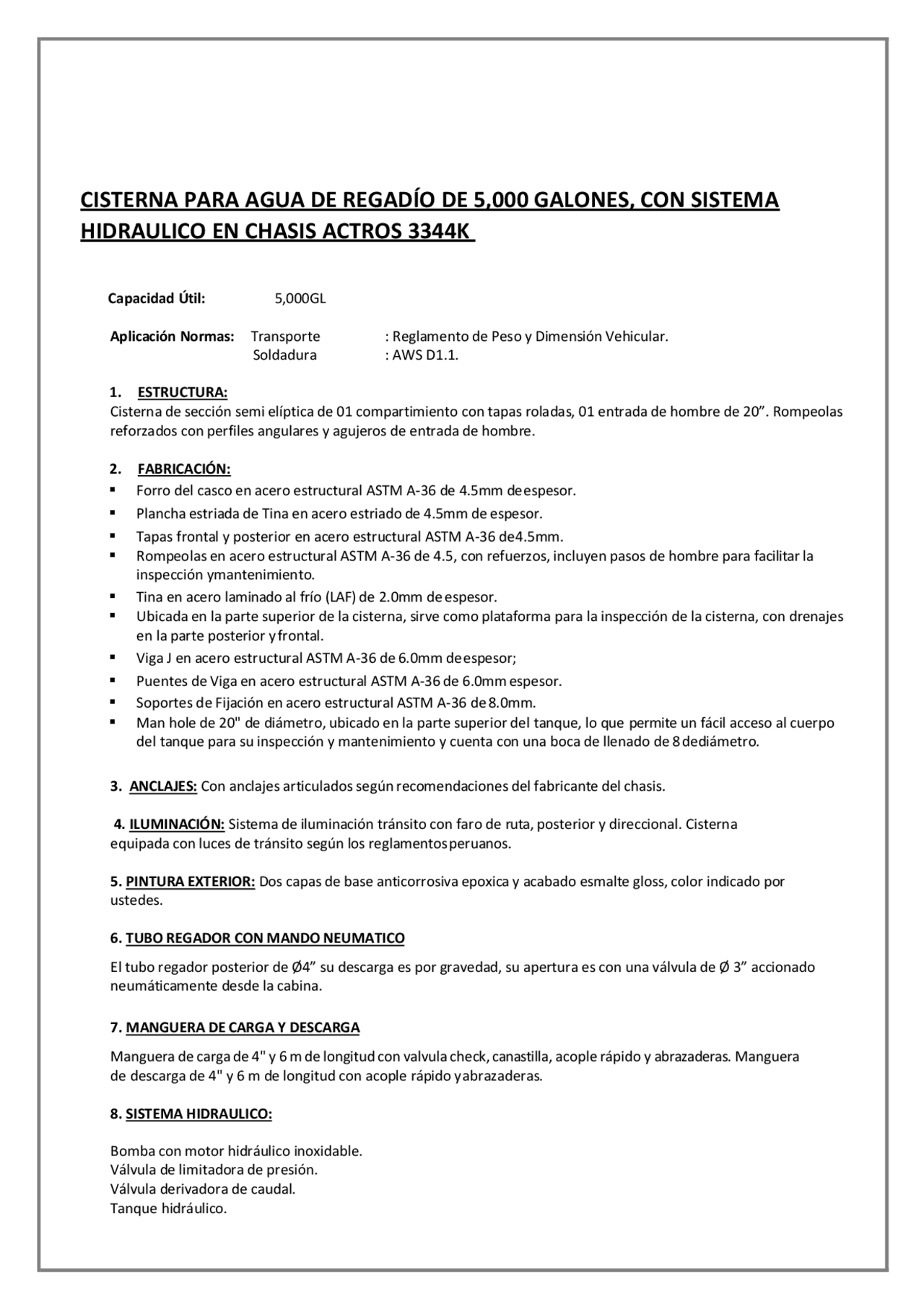

CISTERNA PARA AGUA DE REGADÍO DE 5,000 GALONES, CON SISTEMA
HIDRAULICO EN CHASIS ACTROS 3344K
Capacidad Útil: 5,000GL
Aplicación Normas: Transporte : Reglamento de Peso y Dimensión Vehicular.
Soldadura : AWS D1.1.
1. ESTRUCTURA:
Cisterna de sección semi elíptica de 01 compartimiento con tapas roladas, 01 entrada de hombre de 20”. Rompeolas
reforzados con perfiles angulares y agujeros de entrada de hombre.
2. FABRICACIÓN:
Forro del casco en acero estructural ASTM A-36 de 4.5mm de espesor.
Plancha estriada de Tina en acero estriado de 4.5mm de espesor.
Tapas frontal y posterior en acero estructural ASTM A-36 de 4.5mm.
Rompeolas en acero estructural ASTM A-36 de 4.5, con refuerzos, incluyen pasos de hombre para facilitar la
inspección ymantenimiento.
Tina en acero laminado al frío (LAF) de 2.0mm de espesor.
Ubicada en la parte superior de la cisterna, sirve como plataforma para la inspección de la cisterna, con drenajes
en la parte posterior y frontal.
Viga J en acero estructural ASTM A-36 de 6.0mm de espesor;
Puentes de Viga en acero estructural ASTM A-36 de 6.0mm espesor.
Soportes de Fijación en acero estructural ASTM A-36 de 8.0mm.
Man hole de 20" de diámetro, ubicado en la parte superior del tanque, lo que permite un fácil acceso al cuerpo
del tanque para su inspección y mantenimiento y cuenta con una boca de llenado de 8 dediámetro.
3. ANCLAJES: Con anclajes articulados según recomendaciones del fabricante del chasis.
4. ILUMINACIÓN: Sistema de iluminación tránsito con faro de ruta, posterior y direccional. Cisterna
equipada con luces de tránsito según los reglamentos peruanos.
5. PINTURA EXTERIOR: Dos capas de base anticorrosiva epoxica y acabado esmalte gloss, color indicado por
ustedes.
6. TUBO REGADOR CON MANDO NEUMATICO
El tubo regador posterior de Ø4” su descarga es por gravedad, su apertura es con una válvula de Ø 3” accionado
neumáticamente desde la cabina.
7. MANGUERA DE CARGA Y DESCARGA
Manguera de carga de 4" y 6 m de longitud con valvula check, canastilla, acople rápido y abrazaderas. Manguera
de descarga de 4" y 6 m de longitud con acople rápido y abrazaderas.
8. SISTEMA HIDRAULICO:
Bomba con motor hidráulico inoxidable.
Válvula de limitadora de presión.
Válvula derivadora de caudal.
Tanque hidráulico.
