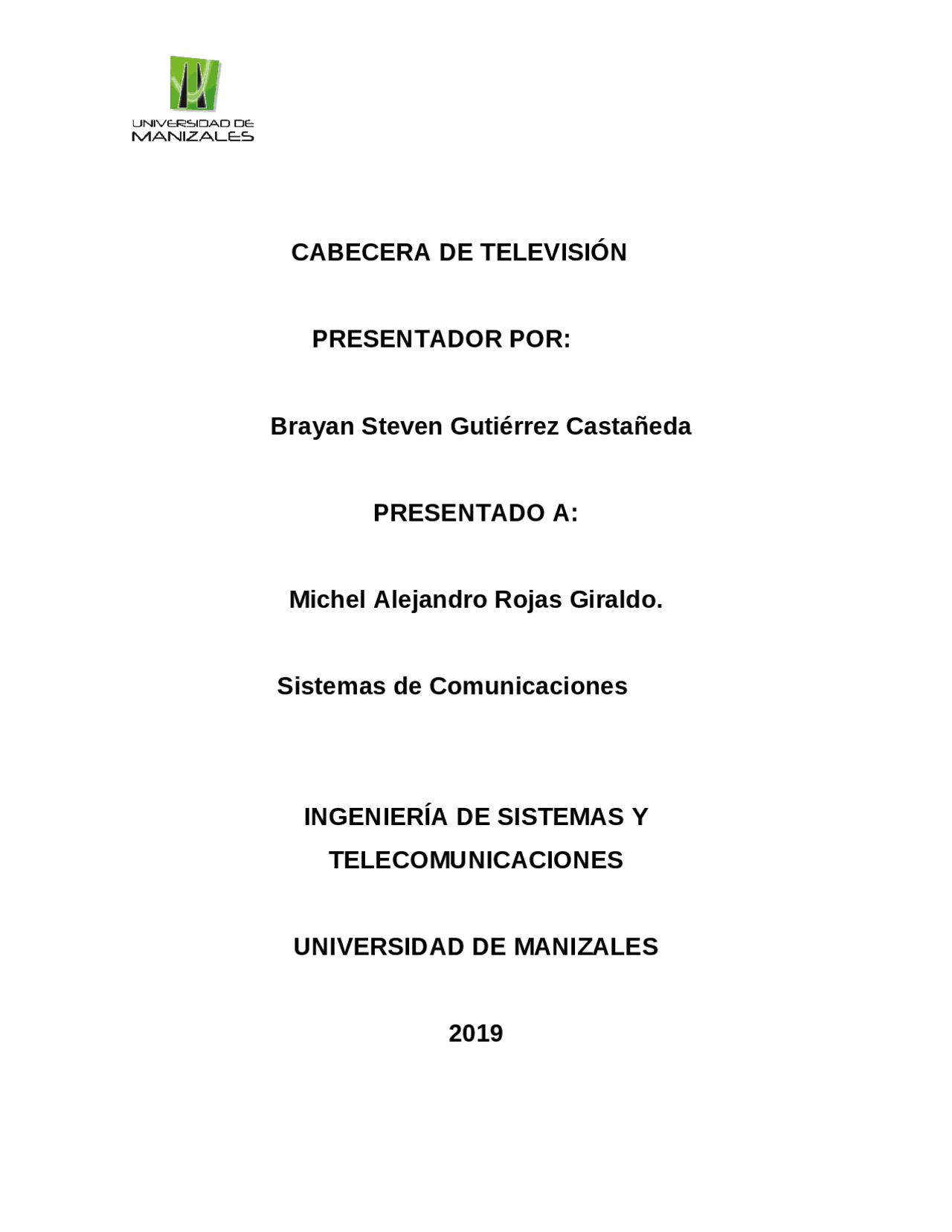

CABECERA DE TELEVISIÓN
PRESENTADOR POR:
Brayan Steven Gutiérrez Castañeda
PRESENTADO A:
Michel Alejandro Rojas Giraldo.
Sistemas de Comunicaciones
INGENIERÍA DE SISTEMAS Y
TELECOMUNICACIONES
UNIVERSIDAD DE MANIZALES
2019
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga cabecera de television y más Apuntes en PDF de Comunicación solo en Docsity!

CABECERA DE TELEVISIÓN

PRESENTADOR POR:

Brayan Steven Gutiérrez Castañeda

PRESENTADO A:

Michel Alejandro Rojas Giraldo.

Sistemas de Comunicaciones

INGENIERÍA DE SISTEMAS Y

TELECOMUNICACIONES

UNIVERSIDAD DE MANIZALES

Cabecera de televisión Una estación de televisión por cable es una instalación principal para la recepción de señales de televisión para su procesamiento y distribución a través de un sistema de televisión por cable. La instalación de cabecera es básicamente un edificio o alojamiento equipos electrónicos de grandes dimensiones utilizados para recibir y retransmitir vídeo sobre la infraestructura de cable local. También se puede encontrar en Cabecera subestaciones y redes de comunicaciones de Internet. Contenido

**1. Recepción

  1. Procesamiento de señales
  2. Modulación
  3. Planta de Distribución
  4. Recepción 1.1. Antenas de recepción. Recepción de canales satélite**. Para la recepción de los canales satélite se instalan varias antenas parabólicas. Recepción de canales terrestres. Para la recepción de cada uno de los canales terrestres se instala una antena profesional, cubriendo cadenas de difusión Nacional y local.

2.3. Etapa de codificación. Codificadores o scramblers. Se instalan codificadores para los canales de pago. Se encargan de generar la información que se transmite a los set-top o terminales de abonado (que se ubican en el domicilio del mismo) para que puedan decodificar los canales que haya contratado el abonado. Las salidas de los scramblers están moduladas (en RF) y por ello se dirigen directamente hacia los combinadores de la etapa de modulación y salida.

3. Modulación 3.1. Etapa de modulación y de salida. Moduladores. Los moduladores están configurados de manera que cada salida está en la frecuencia solicitada, para que puedan ser combinadas todas ellas. Los moduladores pueden ser monitorizados y controlados remotamente. La salida de los moduladores se dirige hacia la etapa de combinación final. Combinadores. Están conectados a la salida de los moduladores y scramblers, formando varias etapas. La salida final, en RF, se dirige hacia el amplificador. Amplificador. Proporciona el nivel de señal necesario a la etapa de divisores (splitters) que alimentan a los transmisores ópticos, conectados a la red troncal primaria.

3.2. Sistema de monitorización Monitor de vídeo y audio. Se instala un equipo monitor profesional de vídeo y audio para el control visual de los canales. Utilizando la matriz de conmutación, cualquier canal puede ser conmutado al monitor. Monitor de salida de RF. Se instala una unidad de monitorización del nivel de RF en la salida de los combinadores, para medir la calidad de la señal. Combinadores. Están conectados a la salida de los moduladores y scramblers, formando varias etapas. La salida final, en RF, se dirige hacia el amplificador. El combinador es un mezclador lineal grande de uso especial, encargado de mezclar todas las señales provenientes de los modulares para que puedan ser transmitidos por un solo cable. Las frecuencias de las señales deben ser distintas para no producir interferencia. 4.Planta de distribución Tipos de señal en la cabecera

  • Señal Satelital: Los satélites utilizados giran en órbitas tales que permanecen fijos sobre una mismo vertical, por lo que se los denomina geoestacionarios. Poseen un equipo denominado Transpondedor, que recibe señales desde tierra y las retransmite luego de procesarlas.
  • Señal Incidental: La señal incidental es la que se transmite vía satélite y que está destinada a ser recibida por el público en general de otro país, cuya radiación
