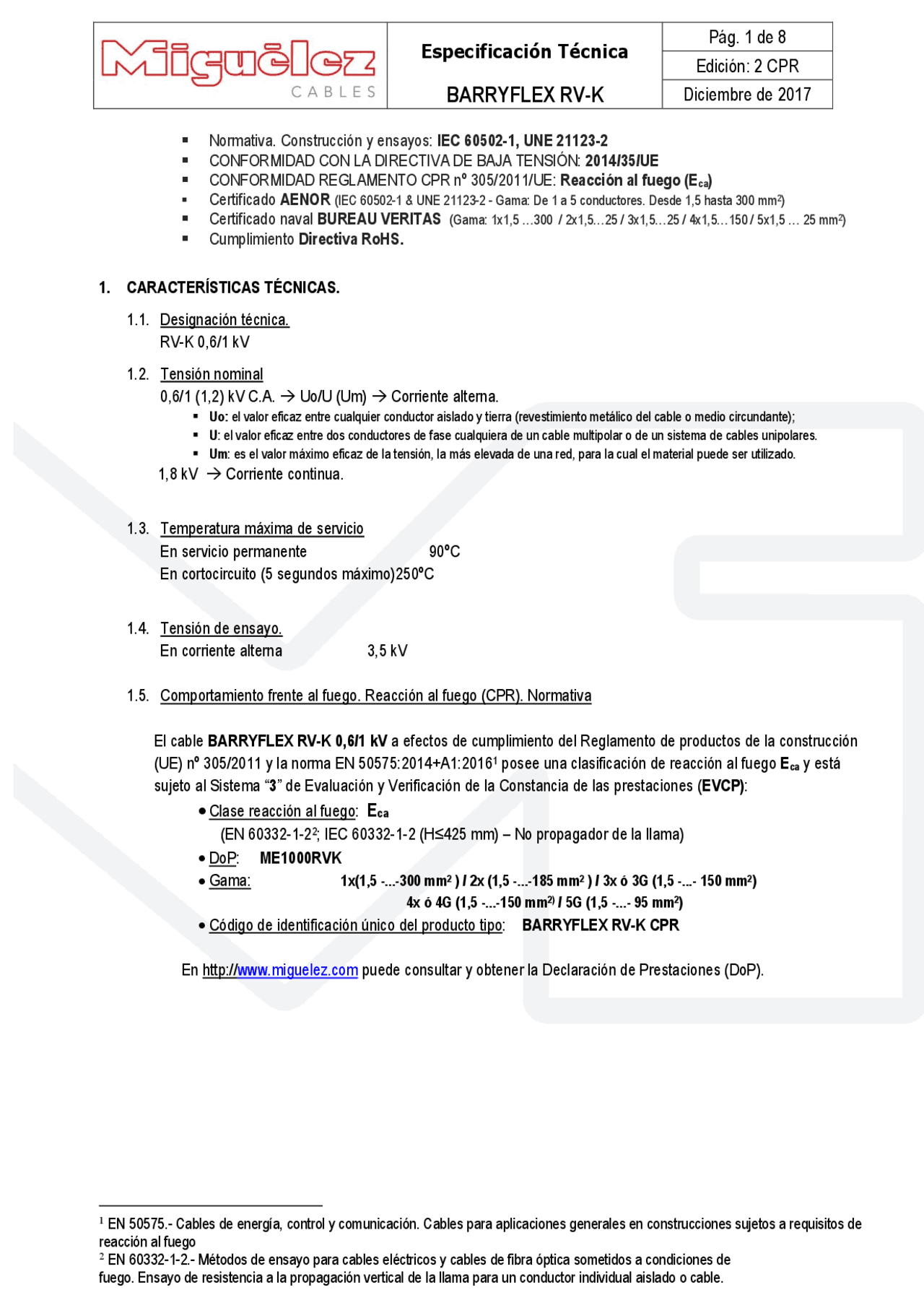

Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
Normativa. Construcción y ensayos: IEC 60502-1, UNE 21123-
CONFORMIDAD CON LA DIRECTIVA DE BAJA TENSIÓN: 2014/35/UE
CONFORMIDAD REGLAMENTO CPR nº 305/2011/UE: Reacción al fuego (Eca)
Certificado AENOR (IEC 60502-1 & UNE 21123-2 - Gama: De 1 a 5 conductores. Desde 1,5 hasta 300 mm 2 )
Certificado naval BUREAU VERITAS (Gama: 1x1,5 …300 / 2x1,5…25 / 3x1,5…25 / 4x1,5…150 / 5x1,5 … 25 mm 2 )
Cumplimiento Directiva RoHS.
1. CARACTERÍSTICAS TÉCNICAS.
1.1. Designación técnica.
RV-K 0,6/1 kV
1.2. Tensión nominal
0,6/1 (1,2) kV C.A. Uo/U (Um) Corriente alterna.
Uo: el valor eficaz entre cualquier conductor aislado y tierra (revestimiento metálico del cable o medio circundante); U : el valor eficaz entre dos conductores de fase cualquiera de un cable multipolar o de un sistema de cables unipolares. Um : es el valor máximo eficaz de la tensión, la más elevada de una red, para la cual el material puede ser utilizado.
1,8 kV Corriente continua.
1.3. Temperatura máxima de servicio
En servicio permanente 90ºC
En cortocircuito (5 segundos máximo)250ºC
1.4. Tensión de ensayo.
En corriente alterna 3,5 kV
1.5. Comportamiento frente al fuego. Reacción al fuego (CPR). Normativa
El cable BARRYFLEX RV-K 0,6/1 kV a efectos de cumplimiento del Reglamento de productos de la construcción
(UE) nº 305/2011 y la norma EN 50575:2014+A1:2016^1 posee una clasificación de reacción al fuego Eca y está
sujeto al Sistema “ 3 ” de Evaluación y Verificación de la Constancia de las prestaciones ( EVCP) :
Clase reacción al fuego: Eca
(EN 60332-1-2 2 ; IEC 60332-1-2 (H≤425 mm) – No propagador de la llama)
DoP: ME1000RVK
Gama: 1x(1,5 -...-300 mm 2 ) / 2x (1,5 -...-185 mm^2 ) / 3x ó 3G (1,5 -...- 150 mm 2 )
4x ó 4G (1,5 -...-150 mm 2)^ / 5G (1,5 -...- 95 mm 2 )
Código de identificación único del producto tipo: BARRYFLEX RV-K CPR
En http://www.miguelez.com puede consultar y obtener la Declaración de Prestaciones (DoP).
1 EN 50575.- Cables de energía, control y comunicación. Cables para aplicaciones generales en construcciones sujetos a requisitos de
reacción al fuego 2
EN 60332-1-2.- Métodos de ensayo para cables eléctricos y cables de fibra óptica sometidos a condiciones de
fuego. Ensayo de resistencia a la propagación vertical de la llama para un conductor individual aislado o cable.
Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
2. DESCRIPCIÓN CONSTRUCTIVA.
2.1. Construcción.
Construido según la norma IEC 60502-1 3 y UNE 21123-2 4.
Conductor.
Conductor de cobre recocido, flexible, clase 5 según norma UNE-EN 60228 5 (IEC 60228)
Aislamiento.
Aislamiento de polietileno reticulado (XLPE) de acuerdo con la norma IEC 60502-1 y tipo DIX 3 según norma
UNE-HD 603-1.
Cableado.
Helicoidal de los conductores aislados.
Relleno.
Opcional para cables multiconductores. Material compatible con la temperatura máxima de operación en el
conductor y con el material de aislamiento y cubierta.
Cubierta exterior.
Cubierta exterior extruida de PVC tipo ST2 según norma IEC 60502-1 y tipo DMV-18 de acuerdo con la norma
UNE-HD 603-1. Color de la cubierta: Negro.
2.2. Diseño.
2.3. Marcado.
AENOR MIGUELEZ BARRYFLEX RV-K 0,6/1 kV NxS mm2 90ºC UNE 21123 MADE IN SPAIN MM/AA clase Eca EN 50575 Siendo: N: número de conductores X: puede ser X o G; o X=si conductor verde/amarillo; o G=con conductor verde/amarillo S: sección nominal MM/AA: Fecha de fabricación Mes / Año La etiqueta del embalaje (rollo, carrete o bobina) poseerá el marcado CE que indica el Reglamento CPR UE nº 305/2011 artículos 8 y 9.
(^3) IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios para tensiones asignadas a partir del 1 kV (Um = 1,2 kV) hasta 30 kV (Um = 36 kV) - Parte 1: Cables para tensiones nominales de 1 kV (Um = 1,2 kV) y 3 kV (Um = 3,6 kV) 4 5 UNE 21123-2.- Cables eléctricos de utilización industrial de tensión asignada 0,6/1 kV. Parte 2: Cables con aislamiento de polietileno reticulado y cubierta de PVC. UNE-EN 60228.- Conductores de cables aislados.
Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
4. CARACTERÍSTICAS DIMENSIONALES
Sección nominal
Espesor aislamiento
Ø
exterior Peso
Resistencia eléctrica máxima a 20°C en C.C
Intensidad máx. adm. enterrado bajo tubo 25 °C
Intensidad máx. adm. enterrado bajo tubo 25°C
Intensidad máx. adm. enterrado directamente 25 °C
Intensidad máx. admisible al aire 40°C
Intensidad máx. adm. bajo tubo empotrado en pared 40ºC
Caída de tensión a 90ºC cosϕ 0,
Caída de tensión a 90ºC cosϕ 1
Radio curvatura mínimo durante instalación
***1 *2 3 4 * mm 2 mm mm kg/km Ω / km A A A A A V / A km V / A km mm
1 x 1,5 0,7 5,7 42 13,3 21 24 ‐ 21 17,5 24,3 30,0 23 1 x 2,5 0,7 6,1 54 7,98 28 33 ‐ 30 24 14,7 18,0 25 1 x 4 0,7 6,8 70 4,95 35 41 ‐ 40 32 9,26 11,25 28 1 x 6 0,7 7,2 90 3,3 44 51 72 52 41 6,24 7,50 29 1 x 10 0,7 8,3 131 1,91 58 68 96 72 57 3,81 4,50 34 1 x 16 0,7 9,5 193 1,21 75 88 125 97 77 2,12 2,44 38 1 x 25 0,9 10,9 281 0,78 96 113 160 122 100 1,41 1,56 44 1 x 35 0,9 12,0 375 0,554 117 138 190 153 124 1,050 1,113 48 1 x 50 1 13,7 515 0,386 138 162 230 188 151 0,776 0,779 55 1 x 70 1,1 15,7 705 0,272 170 200 280 243 193 0,590 0,557 63 1 x 95 1,1 17,5 925 0,206 202 238 335 298 234 0,468 0,410 70 1 x 120 1,2 19,3 1.150 0,161 230 271 380 350 272 0,399 0,325 78 1 x 150 1,4 21,7 1.452 0,129 260 306 425 401 313 0,348 0,260 87 1 x 185 1,6 24,0 1.770 0,106 291 343 480 460 356 0,310 0,211 96 1 x 240 1,7 26,7 2.300 0,0801 336 396 550 545 419 0,267 0,162 134
1 x 300 1,8 30,1 2.820 0,0641 380 448 620 640 468 0,239 0,130 151
2 x 1,5 0,7 8,2 85 13,3 24,5 28 ‐ 23 16,5 24,2 30,0 33 2 x 2,5 0,7 9,1 110 7,98 32,5 38 ‐ 32 22 14,6 18,0 37 2 x 4 0,7 10,4 155 4,95 42 49 ‐ 44 30 9,20 11,25 42 2 x 6 0,7 11,4 205 3,3 53 62 80 57 39 6,19 7,50 46 2 x 10 0,7 13,5 310 1,91 70 82 107 78 54 3,8 4,5 54 2 x 16 0,7 15,2 456 1,21 91 107 140 104 72 2,422 2,813 61 2 x 25 0,9 18,5 679 0,78 116 136 183 135 91 1,613 1,800 74 2 x 35 0,9 21,9 990 0,554 140 165 220 168 114 1,198 1,286 88 2 x 50 1 25,5 1.385 0,386 166 195 263 204 139 0,887 0,900 128 2 x 70 1,1 29,5 1.923 0,272 204 240 318 262 178 0,680 0,643 148
__* Los valores indicados son aproximados y están sujetos a tolerancias normales de fabricación
Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
Sección nominal
Espesor aislamiento
Ø
exterior Peso
Resistencia eléctrica máxima a 20°C en C.C
Intensidad máx. adm. enterrado bajo tubo 25 °C
Intensidad máx. adm. enterrado bajo tubo 25°C
Intensidad máx. adm. enterrado directamente 25 °C
Intensidad máx. admisible al aire 40°C
Intensidad máx. Admisible bajo tubo empotrado en pared 40ºC
Caída de tensión a 90ºC cosϕ 0,
Caída de tensión a 90ºC cosϕ 1
Radio curvatura mínimo durante instalación
***1 *2 3 4 * mm 2 mm mm kg/km Ω / km A A A A A V / A km V / A km mm
3 G 1,5 0,7 8,8 100 13,3 24,5 28 ‐ 23 17,5 24,2 30,0 36 3 G 2,5 0,7 9,8 140 7,98 32,5 38 ‐ 32 24 14,6 18,0 40 3 G 4 0,7 11,1 195 4,95 42 49 ‐ 44 32 9,20 11,25 45 3 G 6 0,7 12,2 262 3,3 53 62 80 57 41 6,19 7,50 49 3 x 10 0,7 14,3 395 1,91 58 68 88 68 54 3,20 3,90 58 3 x 16 0,7 16,5 590 1,21 75 88 115 91 72 2,02 2,44 66 3 x 25 0,9 19,6 870 0,78 96 113 150 115 91 1,322 1,559 79 3 x 35 0,9 23,3 1.438 0,554 117 138 180 143 114 0,964 1,113 94 3 x 50 1 27,1 2.021 0,386 138 162 215 174 139 0,696 0,779 136 3 x 70 1,1 31,5 2.817 0,272 170 200 260 223 178 0,517 0,557 158 3 x 95 1,1 34,9 3.601 0,206 202 238 310 271 216 0,399 0,410 175 3 x 120 1,2 39,8 4.641 0,161 230 271 355 314 251 0,330 0,325 199 3 x 150 1,4 45,2 5.866 0,129 260 306 400 359 289 0,278 0,260 227
4 G 1,5 0,7 9,5 120 13,3 21 24 ‐ 20 16,5 20,9 26,0 38 4 G 2,5 0,7 10,8 175 7,98 27,5 32 ‐ 28 22 12,6 15,6 44 4 G 4 0,7 12,2 245 4,95 35 41 ‐ 38 30 7,9 9,7 49 4 G 6 0,7 13,4 325 3,3 44 51 66 49 39 5,3 6,5 54 4 x 10 0,7 15,7 495 1,91 58 68 88 68 54 3,20 3,90 63 4 x 16 0,7 18,6 760 1,21 75 88 115 91 72 2,02 2,44 75 4 x 25 0,9 22,0 1.130 0,78 96 113 150 115 91 1,322 1,559 88 4 x 35 0,9 26,0 1.630 0,554 117 138 180 143 114 0,964 1,113 130 4 x 50 1 31,0 2.320 0,386 138 162 215 174 139 0,696 0,779 155 4 x 70 1,1 36,4 3.230 0,272 170 200 260 223 178 0,517 0,557 182 4 x 95 1,1 41,0 4.200 0,206 202 238 310 271 216 0,399 0,410 205 4 x 120 1,2 46,0 5.310 0,161 230 271 355 314 251 0,330 0,325 230 4 x 150 1,4 50,2 6.500 0,129 260 306 400 359 289 0,278 0,260 302
__* Los valores indicados son aproximados y están sujetos a tolerancias normales de fabricación
Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
*1 Condiciones: Método de referencia D de la norma UNE 20460‐5‐ ‐ Temperatura del terreno 25 º C ‐ Un solo circuito cargado en la canalización ‐ Resistividad térmica del terreno 2,5 K m / W ‐ Profundidad 0,7 m ‐ Circuito monofásico para cables multipolares de 2 conductores y cables multipolares de 3 conductores y sección 1,5/2,5/4 y 6 mm ‐ Circuito trifásico para cables unipolares, multipolares de 3 conductores (sección ≥ 10 mm2) y multipolares de 4 y 5 conductores. ‐ El valor de 2,5 K m/W de resistividad térmica del terreno es un valor considerado como una precaución necesaria para una utilización mundial cuando el tipo de terreno y la localización geográfica no están especificados (véase el anexo A de la Norma IEC 60287). En los emplazamientos donde la resistividad térmica del terreno es superior a 2,5 K m/ W, debe efectuarse una reducción apropiada de la intensidad admisible, a menos que el terreno que circunda al cable sea reemplazado por un terreno más apropiado. Tales casos pueden reconocerse por condiciones muy secas del terreno.
*2 Condiciones: Método de referencia D de la norma UNE 20460‐5‐ ‐ Temperatura del terreno 25 º C ‐ Un solo circuito cargado en la canalización ‐ Resistividad térmica del terreno 1 K m / W ‐ Profundidad 0,7 m ‐ Circuito monofásico para cables multipolares de 2 conductores y cables multipolares de 3 conductores y sección 1,5/2,5/4 y 6 mm ‐ Circuito trifásico para cables unipolares, multipolares de 3 conductores (sección ≥ 10 mm2) y multipolares de 4 y 5 conductores.
*3 Condiciones: Enterrado directamente ‐ Temperatura del terreno 25 º C ‐ Un solo circuito cargado en la canalización ‐ Resistividad térmica del terreno 1 K m / W ‐ Profundidad 0,7 m ‐ Circuito monofásico para cables multipolares de 2 conductores y cables multipolares de 3 conductores y sección 1,5/2,5/4 y 6 mm ‐ Circuito trifásico para cables unipolares, multipolares de 3 conductores (sección ≥ 10 mm2) y multipolares de 4 y 5 conductores. ‐ No se recomienda este sistema de instalación para secciones de conductor inferiores a 6 mm2.
*4 Condiciones: Método de referencia E y F de la norma UNE‐HD 60364‐5‐52 (En bandejas perforadas, escaleras de cables, abrazaderas o rejillas, distancia a la pared superior a 0,3 veces el diámetro del cable) ‐ Temperatura ambiente 40 º C ‐ Un solo circuito cargado en la canalización ‐ Circuito monofásico para cables multipolares de 2 conductores y cables multipolares de 3 conductores y sección 1,5/2,5/4 y 6 mm ‐ Circuito trifásico para cables unipolares, multipolares de 3 conductores (sección ≥ 10 mm2) y multipolares de 4 y 5 conductores.
*5 Condiciones: Método de referencia B1 y B2 de la norma UNE HD 60364‐5‐52 (Cables unipolares bajo tubo empotrado en pared de mampostería(B1), cables multipolares bajo tubo empotrado en pared mampostería (B2)) ‐ Temperatura ambiente 40 º C ‐ Un solo circuito cargado en la canalización ‐ Circuito monofásico para cables multipolares de 2 conductores y cables multipolares de 3 conductores y sección 1,5/2,5/4 y 6 mm ‐ Circuito trifásico para cables unipolares, multipolares de 3 conductores (sección ≥ 10 mm2) y multipolares de 4 y 5 conductores.
Especificación Técnica
Edición: 2 CPR
BARRYFLEX RV-K Diciembre de 2017
5. COLORES
5.1. CUBIERTA EXTERIOR: Negro (UNE 21123-2, IEC 60502-1)
5.2. IDENTIFICACIÓN CONDUCTORES AISLADOS (cables multiconductores): UNE 21089 / HD 308 S2. 7
2x - marrón y azul
3x - marrón, negro y gris
3G - marrón, azul y amarillo/verde
4x - marrón, negro, gris, azul
4G - marrón, negro, gris, amarillo/verde
5G - marrón, negro, gris, azul, amarillo/verde
(^7) UNE 21089.- Identificación de los conductores aislados de los cables.
