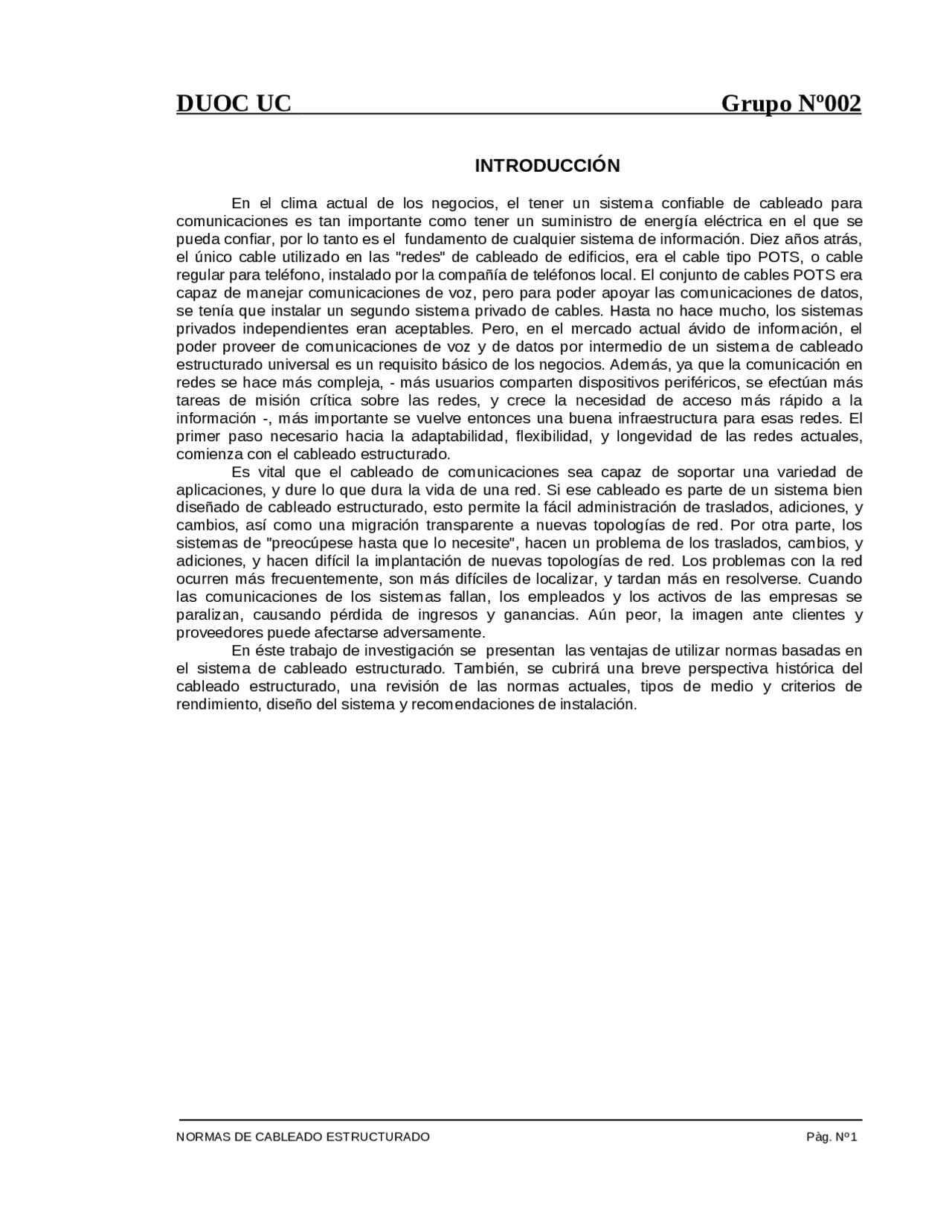

INTRODUCCIÓN
En el clima actual de los negocios, el tener un sistema confiable de cableado para comunicaciones es tan importante como tener un suministro de energía eléctrica en el que se pueda confiar, por lo tanto es el fundamento de cualquier sistema de información. Diez años atrás, el único cable utilizado en las "redes" de cableado de edificios, era el cable tipo POTS, o cable regular para teléfono, instalado por la compañía de teléfonos local. El conjunto de cables POTS era capaz de manejar comunicaciones de voz, pero para poder apoyar las comunicaciones de datos, se tenía que instalar un segundo sistema privado de cables. Hasta no hace mucho, los sistemas privados independientes eran aceptables. Pero, en el mercado actual ávido de información, el poder proveer de comunicaciones de voz y de datos por intermedio de un sistema de cableado estructurado universal es un requisito básico de los negocios. Además, ya que la comunicación en redes se hace más compleja, - más usuarios comparten dispositivos periféricos, se efectúan más tareas de misión crítica sobre las redes, y crece la necesidad de acceso más rápido a la información -, más importante se vuelve entonces una buena infraestructura para esas redes. El primer paso necesario hacia la adaptabilidad, flexibilidad, y longevidad de las redes actuales, comienza con el cableado estructurado. Es vital que el cableado de comunicaciones sea capaz de soportar una variedad de aplicaciones, y dure lo que dura la vida de una red. Si ese cableado es parte de un sistema bien diseñado de cableado estructurado, esto permite la fácil administración de traslados, adiciones, y cambios, así como una migración transparente a nuevas topologías de red. Por otra parte, los sistemas de "preocúpese hasta que lo necesite", hacen un problema de los traslados, cambios, y adiciones, y hacen difícil la implantación de nuevas topologías de red. Los problemas con la red ocurren más frecuentemente, son más difíciles de localizar, y tardan más en resolverse. Cuando las comunicaciones de los sistemas fallan, los empleados y los activos de las empresas se paralizan, causando pérdida de ingresos y ganancias. Aún peor, la imagen ante clientes y proveedores puede afectarse adversamente. En éste trabajo de investigación se presentan las ventajas de utilizar normas basadas en el sistema de cableado estructurado. También, se cubrirá una breve perspectiva histórica del cableado estructurado, una revisión de las normas actuales, tipos de medio y criterios de rendimiento, diseño del sistema y recomendaciones de instalación.
¿Qué es un sistema de cableado? Un sistema de cableado da soporte físico para la transmisión de las señales asociadas a los sistemas de voz, telemáticos y de control existentes en un edificio o conjunto de edificios (campus). Para realizar esta función un sistema de cableado incluye todos los cables, conectores, repartidores, módulos, etc. necesarios. Un sistema de cableado puede soportar de manera integrada o individual los siguientes sistemas: Sistemas de voz Centralitas (PABX), distribuidores de llamadas (ACD) Teléfonos analógicos y digitales, etc. Sistemas telemáticos Redes locales Conmutadores de datos Controladores de terminales Líneas de comunicación con el exterior, etc. Sistemas de Control Alimentación remota de terminales Calefacción, ventilación, aire acondicionado, alumbrado, etc. Protección de incendios e inundaciones, sistema eléctrico, ascensores Alarmas de intrusión, control de acceso, vigilancia, etc. En caso de necesitarse un sistema de cableado para cada uno de los servicios, al sistema de cableado se le denomina específico; si por el contrario, un mismo sistema soporta dos o más servicios, entonces se habla de cableado genérico. El resto de esta guía se limita a los Sistemas de Cableado genéricos debido a la mayor flexibilidad que ofrecen respecto a soluciones específicas. Esta guía tampoco incluye comunicaciones inalámbricas por no utilizar un soporte físico (cobre, fibra óptica) para la transmisión. Tipos de cables El funcionamiento del sistema cableado deberá ser considerado no sólo cuando se están apoyando necesidades actuales sino también cuando se anticipan necesidades futuras. Hacer esto permitirá la migración a aplicaciones de redes más rápidas sin necesidad de incurrir en costosas actualizaciones de sistema de cableado. Los cables son el componente básico de todo sistema de cableado existen diferentes tipos de cables. La elección de uno respecto a otro depende del ancho de banda necesario, las distancias existentes y el coste del medio. Cada tipo de cable tiene sus ventajas e inconvenientes; no existe un tipo ideal. Las principales diferencias entre los distintos tipos de cables radican en la anchura de banda permitida (y consecuentemente en el rendimiento máximo de transmisión), su grado de inmunidad frente a interferencias electromagnéticas y la relación entre la amortiguación de la señal y la distancia recorrida. En la actualidad existen básicamente tres tipos de cables factibles de ser utilizados para el cableado en el interior de edificios o entre edificios: Coaxial Par Trenzado (2 pares) Par Trenzado (4 pares) Fibra Óptica (De los cuales el cable Par Trenzado(2 y 4 pares) y la Fibra Óptica son reconocidos por la norma ANSI/TIA/EIA-568-A y el Coaxial se acepta pero no se recomienda en instalaciones nuevas) A continuación se describen las principales características de cada tipo de cable, con especial atención al par trenzado y a la fibra óptica por la importancia que tienen en las
Es el tipo de cable más común y se originó como solución para conectar teléfonos, terminales y ordenadores sobre el mismo cableado, ya que está habilitado para comunicación de datos permitiendo frecuencias más altas transmisión. Con anterioridad, en Europa, los sistemas de telefonía empleaban cables de pares no trenzados. Cada cable de este tipo está compuesto por una serie de pares de cables trenzados. Los pares se trenzan para reducir la interferencia entre pares adyacentes. Normalmente una serie de pares se agrupan en una única funda de color codificado para reducir el número de cables físicos que se introducen en un conducto. El número de pares por cable son 4, 25, 50, 100, 200 y 300. Cuando el número de pares es superior a 4 se habla de cables multipar. Tipos de cables de par trenzado: No blindado. Es el cable de par trenzado normal y se le referencia por sus siglas en inglés UTP ( Unshield Twiested Pair ; Par Trenzado no Blindado). Las mayores ventajas de este tipo de cable son su bajo costo y su facilidad de manejo. Sus mayores desventajas son su mayor tasa de error respecto a otros tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración. Para las distintas tecnologías de red local, el cable de pares de cobre no blindado se ha convertido en el sistema de cableado más ampliamente utilizado. El estándar EIA-568 en el adendum TSB-36 diferencia tres categorías distintas para este tipo de cables. Categoría 3: Admiten frecuencias de hasta 16 Mhz Categoría 4: Admiten frecuencias de hasta 20 Mhz Categoría 5: Admiten frecuencias de hasta 100 Mhz Las características generales del cable no blindado son: Tamaño : El menor diámetro de los cables de par trenzado no blindado permite aprovechar más eficientemente las canalizaciones y los armarios de distribución. El diámetro típico de estos cables es de 0'52 m Peso : El poco peso de este tipo de cable con respecto a los otros tipos de cable facilita el tendido. Flexibilidad : La facilidad para curvar y doblar este tipo de cables permite un tendido más rápido así como el conexionado de las rosetas y las regletas. Instalación : Debido a la amplia difusión de este tipo de cables, existen una gran variedad de suministradores, instaladores y herramientas que abaratan la instalación y puesta en marcha. Integración : Los servicios soportados por este tipo de cable incluyen: Red de Area Local ISO 8802.3 (Ethernet) y ISO 8802.5 (Token Ring) Telefonía analógica Telefonía digital Terminales síncronos Terminales asíncronos Líneas de control y alarmas Blindado. Cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina blindada. Se referencia frecuentemente con sus siglas en inglés STP ( Shield Twiested Pair , Par Trenzado blindado). El empleo de una malla blindada reduce la tasa de error, pero incrementa el coste al requerirse un proceso de fabricación más costoso. Uniforme. Cada uno de los pares es trenzado uniformemente durante su creación. Esto elimina la mayoría de las interferencias entre cables y además protege al conjunto de los cables de interferencias exteriores. Se realiza un blindaje global de todos los pares
mediante una lámina externa blindada. Esta técnica permite tener características similares al cable blindado con unos costes por metro ligeramente inferior. Fibra Óptica Este cable está constituido por uno o más hilos de fibra de vidrio. Cada fibra de vidrio consta de: Un núcleo central de fibra con un alto índice de refracción. Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor. Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra. La luz producida por diodos o por láser, viaja a través del núcleo debido a la reflexión que se produce en la cubierta, y es convertida en señal eléctrica en el extremo receptor. La fibra óptica es un medio excelente para la transmisión de información debido a sus excelentes características: gran ancho de banda, baja atenuación de la señal, integridad, inmunidad a interferencias electromagnéticas, alta seguridad y larga duración. Su mayor desventaja es su coste de producción superior al resto de los tipos de cable, debido a necesitarse el empleo de vidrio de alta calidad y la fragilidad de su manejo en producción. La terminación de los cables de fibra óptica requiere un tratamiento especial que ocasiona un aumento de los costes de instalación. Uno de los parámetros más característicos de las fibras es su relación entre los índices de refracción del núcleo y de la cubierta que depende también del radio del núcleo y que se denomina frecuencia fundamental o normalizada; también se conoce como apertura numérica y es adimensional. Según el valor de este parámetro se pueden clasificar los cables de fibra óptica en dos clases: Modo Simple(o Unimodal). Cuando el valor de la apertura numérica es inferior a 2'405, un único modo electromagnético viaja a través de la línea, es decir, una sola vía y por tanto ésta se denomina Modo Simple. Este tipo de fibra necesita el empleo de emisores láser para la inyección de la luz, lo que proporciona un gran ancho de banda y una baja atenuación con la distancia, por lo que son utilizadas en redes metropolitanas y redes de área extensa. Resultan más caras de producir y el equipamiento es más sofisticado.
Par Trenzado No Par Trenzado Blindado Coaxial Fibra Óptica Teconología ampliamente probada Si Si Si Si Ancho de banda Medio Medio Alto Muy Alto Hasta 1 Mhz Si Si Si Si Hasta 10 Mhz Si Si Si Si Hasta 20 Mhz Si Si Si Si Hasta 100 Mhz Si (*) Si Si Si 27 Canales video No No Si Si Canal Full Duplex Si Si Si Si Distancias medias 100 m 65 Mhz 100 m 67 Mhz
(Ethernet) 2 km (Multi.) 100 km (Mono.) Inmunidad Electromagnética Limitada Media Media Alta Seguridad Baja Baja Media Alta Coste Bajo Medio Medio Alto (*) UTP Categoría 5 RENDIMIENTO DE CABLES SEGÚN ANCHO DE BANDA Evolución de los Sistemas de Cableado
A principios de la decada de los 80’s, cuando las computadoras se comenzaron a enlazar a fin de intercambiar información, se usaron muchos modelos de cableado diferentes. Algunas compañías construyeron sus sistemas basados en cable coaxial. Otras pensaron que el bi-coaxial u otros tipos trabajarían mejor. Con esos cables tenían que seguirse ciertos parámetros a fin de hacer funcionar el sistema. Se tenían que usar cierto tipo de conectores, se tuvieron que establecer longitudes máximas de tendido, y fueron necesarias topologías partículares. Vease la figura 1. A través de la definición de cada aspecto de sus sistemas, los fabricantes "encerraban" a los consumidores dentro de sistemas que eran propiedad privada de cada quien. El sistema de un fabricante no trabajaba con el de otro, ni utilizaba cualquier otro tipo de cable. Si un consumidor decidía cambiar sistemas, no solo necesitaba comprar nueva electrónica y programación, sino que también necesitaba cambiar el cableado. Localizar fallas en sistemas los privados era muy difícil y tardado, comparado con los actuales sistemas de cableado estructurado. Un problema en cualquier estación de trabajo podía traer la caída del sistema completo, sin dejar indicio al administrador de la red, de donde pudo haber ocurrido el problema. En el caso de una topología de margarita, localizar la falla consistía en arrancar una máquina y físicamente rastrear los cables hacia cada una de las otras máquinas en la red. Eventualmente se encontraba la causa del problema, tal como una conexión rota. Una vez terminadas las reparaciones, se levantaba el sistema de nuevo en línea. El proceso podía durar horas o días, dejando a los usuarios paralizados. Con tales sistemas, los traslados, adiciones, o cambios eran también difíciles. Cada vez que se agregaba una nueva máquina, se tenía que instalar cable nuevo e insertarlo en el anillo, o anexarlo a la línea. Aún más, pudiera tenerse que dar de baja el sistema completo para agregar un nuevo usuario. Estos factores contribuyeron a aumentar la frustración entre los administradores de redes, quienes constantemente buscaban formas más fáciles de mantener sus redes, reducir los tiempos fuera de servicio, y bajar costos. De hecho, los estudios han mostrado que hasta un 70% de las caídas de red en un sistema privado no estructurado, es atribuible al cableado (LAN Times, 1991). El sistema de cableado telefónico complementó el problema de los sistemas privados. Como parte de su acuerdo operativo para 1984, AT&T ya no se hizo responsable del cableado al interior de las instalaciones del cliente y desde entonces, el proveedor del servicio mantiene el sistema solo hasta el punto de acometida. Más allá de este punto, el mantenimiento y actualización del sistema telefónico, fue responsabilidad del cliente. Como resultado, los administradores de redes tenían (y muchos) problemas, 2 sistemas de cableado distintos que demandan total y particular atención. El deseo de un sistema que pudiera usarse para cualquier aplicación, sin los consecuentes problemas y dolores de cabeza de los sistemas anteriores, creció exponencialmente hasta la llegada del cableado estructurado. Los sistemas de cableado de lugares utilizados para servicios de telecomunicaciones, han experimentado una constante evolución con el correr de los años. Los sistemas de cableado para
El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones. Cableado del Backbone El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. Cableado Estructurado. Es un Sistema de Cableado diseñado en una jerarquía lógica que adapta todo el cableado existente, y el futuro, en un único sistema. Un sistema de cableado estructurado exige una topología en estrella, que permite una administración sencilla y una capacidad de crecimiento flexible. Entre las características generales de un sistema de cableado estructurado destacan las siguientes: La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central, sin necesidad de variar el resto de los puestos. Sólo se configuran las conexiones del enlace particular. La localización y corrección de averías se simplifica ya que los problemas se pueden detectar a nivel centralizado. Mediante una topología física en estrella se hace posible configurar distintas topologías lógicas tanto en bus como en anillo, simplemente reconfigurando centralizadamente las conexiones. Una solución de cableado estructurado se divide en una serie de subsistemas. Cada subsistema tiene una variedad de cables y productos diseñados para proporcionar una solución adecuada para cada caso. Los distintos elementos que lo componen son los siguientes: Repartidor de Campus (CD; Campus Distributor ) Cable de distribución ( Backbone ) de Campus Repartidor Principal o del Edificio (BD; Building Distributor ) Cable de distribución ( Backbone ) de Edificio Subrepartidor de Planta (FD; Floor Distributor ) Cable Horizontal Punto de Transición opcional (TP; Transition Point ) Toma ofimática (TO) Punto de acceso o conexión La siguiente figura muestra una distribución típica de los distintos elementos.
Un sistema de cableado estructurado se puede dividir en cuatro Subsistemas básicos. Subsistema de Administración Subsistema de Distribución de Campus Subsistema Distribución de Edificio Subsistema de Cableado Horizontal Los tres últimos subsistemas están formados por: Medio de transmisión Terminación mecánica del medio de transmisión, regletas, paneles o tomas Cables de interconexión o cables puente. Los dos subsistemas de distribución y en el de cableado horizontal se interconectan mediante cables de interconexión y puentes de forma que el sistema de cableado pueda soportar diferentes topologías como bus, estrella y anillo, realizándose estas configuraciones a nivel de subrepartidor de cada planta. Subsistemas de cableado estructurado. Los diferentes subsistemas componentes del cableado estructurado son los siguientes: Subsistema de Administración Los elementos incluidos en este sistema son entre otros: Armarios repartidores Equipos de comunicaciones Sistemas de Alimentación Ininterrumpida (SAI) Cuadros de alimentación Tomas de tierra Armarios repartidores Los armarios repartidores de planta (FD) deberán situarse, siempre que haya espacio disponible, lo más cerca posible de la(s) vertical(es). En la instalación de los repartidores de edificio (BD) y de campus (CD) debe considerarse también su proximidad a los cables exteriores. En el caso de instalarse equipos de comunicaciones será necesario instalar una acometida eléctrica y la ventilación adecuada. Los repartidores de planta deberán estar distribuidos de manera que se minimicen las distancias que los separan de las rosetas, a la vez que se reduzca el número de ellos necesarios. Los módulos de regletas deberán permitir especialmente:
El cableado horizontal consiste de dos elementos básicos: Cable Horizontal y Hardware de Conexión. (también llamado "cableado horizontal") Proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los "contenidos" de las rutas y espacios horizontales. Rutas y Espacios Horizontales. (también llamado "sistemas de distribución horizontal") Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado horizontal. El cableado horizontal incluye: Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo. En inglés: Work Area Outlets (WAO). Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones. Páneles de empate (patch) y cables de empate utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones. El cableado horizontal típicamente: Contiene más cable que el cableado del backbone. Es menos accesible que el cableado del backbone. La máxima longitud para un cable horizontal ha de ser de 90 metros con independencia del tipo de cable. La suma de los cables puente, cordones de adaptación y cables de equipos no deben sumar más de 10 metros; estos cables pueden tener diferentes características de atenuación que el cable horizontal, pero la suma total de la atenuación de estos cables ha de ser el equivalente a estos 10 metros. Se recomiendan los siguientes cables y conectores para el cableado horizontal: Cable de par trenzado no apantallado (UTP) de cuatro pares de 100 ohmios terminado con un conector hembra modular de ocho posiciones para EIA/TIA 570, conocido como RJ-45. Cable de par trenzado apantallado (STP) de dos pares de 150 ohmios terminado con un conector hermafrodita para ISO 8802.5, conocido como conector LAN. Cable Coaxial de 50 ohmios terminado en un conector hembra BNC para ISO 8802.3. Cable de fibra óptica de 62,5/125 micras con conectores normalizados de Fibra Optica para cableado horizontal (conectores SC). Los cables se colocarán horizontalmente en la conducción empleada y se fijarán en capas mediante abrazaderas colocadas a intervalos de 4 metros. CONSIDERACIONES DE DISEÑO:
Los costos en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costos, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo. El cableado horizontal deberá diseñarse para ser capaz de manejar diversas aplicaciones de usuario incluyendo: Comunicaciones de voz (teléfono). Comunicaciones de datos. Redes de área local. El diseñador también debe considerar incorporar otros sistemas de información del edificio (por ej. otros sistemas tales como televisión por cable, control ambiental, seguridad, audio, alarmas y sonido) al seleccionar y diseñar el cableado horizontal. TOPOLOGIA: El cableado horizontal se debe implementar en una topología de estrella. Cada salida de del área de trabajo de telecomunicaciones debe estar conectada directamente al cuarto de telecomunicaciones excepto cuando se requiera hacer transición a cable de alfombra (UTC). No se permiten empates (múltiples apariciones del mismo par de cables en diversos puntos de distribución) en cableados de distribución horizontal. DISTANCIA DEL CABLE: La distancia horizontal máxima es de 90 metros independiente del cable utilizado. Esta es la distancia desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. Al establecer la distancia máxima se hace la previsión de 10 metros adicionales para la distancia combinada de cables de empate (3 metros) y cables utilizados para conectar equipo en el área de trabajo de telecomunicaciones y el cuarto de telecomunicaciones.
Elementos Componentes del Sistema Productos para la Interconexión. Los productos para la interconexión proveen del medio de terminación para el cableado y al mismo tiempo sientan las bases para administrar los traslados, las adiciones y los cambios. Hay dos tipos de equipo para interconectar: los paneles conmutadores o "patch panels", y los bloques con perforaciones o bloques tipo "punch-down". Cable Principal Un sistema de cableado estructurado consiste de cables horizontales de distribución independiente, conectados por intermedio de productos para interconexión al cableado ascendente o cableado principal. El cable principal parte del punto principal de distribución y se interconecta con todas las salidas de telecomunicaciones. Los cables principales están hechos típicamente de fibras ópticas o de cobre con pares múltiples. CUARTO DE TELECOMUNICACIONES. Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio. Ejemplo de racks combinando cableado estructurado y servidores. Ejemplo de racks combinando teléfono y datos. Cuarto de Equipo El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569. De acuerdo al NEC, NFPA-70 Articulo 110-16, debe haber un minimo de 1 metro de espacio libre para trabajar de equipo con partes expuestas sin aislamiento. Todos los andenes y gabinetes deben cumplir con las especificaciones de ANSI/EIA-310. La tornillería debe ser métrica M6. Se recomienda dejar un espacio libre de 30 cm. en las esquinas. ESTANDARES RELACIONADOS: Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales.
Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales. Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales. Manual de Método de Distribución de Telecomunicaciones de Building Industry Consulting Service International. ISO/IEC 11801 Generic Cabling for customer Premises. National Electrical Code 1996(NEC). Código Eléctrico Nacional (CODEC). DUCTOS: El número y tamaño de los ductos utilizados para accesar el cuarto de telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas) para la distribución del cable del backbone. Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Entre TC de un mismo piso debe haber mínimo un conduit de 75 mm. CONTROL AMBIENTAL: En cuartos que no tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 10 y 35 grados centígrados. La humedad relativa debe mantenerse menor a 85%. Debe de haber un cambio de aire por hora. En cuartos que tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora. POTENCIA: Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los andenes. El estándar establece que debe haber un mínimo de dos tomacorrientes dobles de 110V C.A. dedicados de tres hilos. Deben ser circuitos separados de 15 a 20 amperios. Estos dos tomacorrientes podrían estar dispuestos a 1.8 metros de distancia uno de otro. Considerar alimentación eléctrica de emergencia con activación automática. En muchos casos es deseable instalar un pánel de control eléctrico dedicado a el cuarto de telecomunicaciones. La alimentación específica de los dispositivos electrónicos se podrá hacer con UPS y regletas montadas en los andenes. Separado de estos tomas deben haber tomacorrientes dobles para herramientas, equipo de prueba etc. Estos tomacorrientes deben estar a 15 cms. del nivel del piso y dispuestos en intervalos de 1. metros alrededor del perímetro de las paredes. DISPOSICION DE EQUIPOS: Los andenes (racks) deben de contar con al menos 82 cm. de espacio de trabajo libre alrededor (al frente y detrás) de los equipos y páneles de telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la superficie más salida del andén. Canalizaciones y accesos Para la instalación de un sistema de cableado es preciso realizar actuaciones sobre la estructura constructiva de los distintos edificios involucrados. A continuación se indican consideraciones de carácter general para distintas situaciones posibles. En caso de disponerse de ellas, debe seguirse
- Reduce emisiones
- Incrementa la seguridad
- Requiere levantar mucho falso techo
- Añade peso
- Disminuye altura Suelo con canalizaciones - Flexibilidad
- Caro de instalar
- La instalación hay que hacerla antes de completar la construcción
- Poco estético Falso suelo
- Flexibilidad
- Facilidad de instalación -Gran capacidad para meter cables
- Fácil acceso
- Alto coste
- Pobre control sobre encaminadores
- Disminuye altura Conducto en suelo - Bajo coste - Flexibilidad limitada Canaleta horizontal por pared
- Fácil acceso
- Eficaz en pequeñas instalaciones
- No útil en grandes áreas Aprovechando instalaciones - Empleo infraestructura existente - Limitaciones de espacio Sobre suelo
- Fácil instalación
- Eficaz en áreas de poco movimiento
- No sirve en zonas de gran público Un parámetro que ha de considerarse en el momento de inclinarse por la utilización de un sistema respecto otro es el diámetro del espacio requerido para el tendido de los cables. Este espacio es función del número de cables que van por un mismo conducto, la superficie de cada uno de ellos y el grado de holgura que se quiera dejar para futuras ampliaciones. Un margen del 30 % es un parámetro adecuado de dimensionado. Cableado exterior El cableado exterior posibilita la conexión entre los distintos edificios (cable distribución de campus). El cableado exterior puede ser subterráneo o aéreo. El tendido aéreo es desaconsejable con carácter general debido a su efecto antiestético en este tipo de sistemas.
Con respecto a los cables de exterior subterráneos, deben ir canalizados para permitir un mejor seguimiento y mantenimiento, así como para evitar roturas involuntarias o por descuido, más frecuentes en los cables directamente enterrados. Si se considerase probable necesitar a medio plazo el número de cables tendidos de exterior deben realizarse arquetas a lo largo del trazado para facilitar el nuevo tendido, sin necesidad de realizar calas de exploración. Si la zona empleada para el tendido puede verse afectada por las acciones de roedores, humedad o cualquier otro agente externo, debe especificarse el cable de exteriores para considerar estos efectos. En la realización de canalizaciones de exterior debe estudiarse si es necesario solicitar algún permiso administrativos para la realización de dicha obra, debido a no ser los terrenos empleados propiedad de la institución promotora de la canalización exterior. 2.3.- Tendencias tecnológicas y del mercado La instalación de nuevos sistemas de cableado ha estado motivada fundamentalmente por la implantación en las empresas de nuevos sistemas telemáticos, en concreto de Redes de Area Local (RAL). En un principio el coaxial fue el tipo de cable más empleado en las Redes de Area Local, tanto en banda ancha como en banda base, debido fundamentalmente a su especificación para las redes Ethernet y Token Ring. Este cableado era específico para la red local, por lo que en la mayoría de las empresas coexistían al menos dos tipos de cables, uno de pares para la telefonía y el nuevo de la red local. En un número alto de empresas la situación era aún peor al existir, con anterioridad a la Red de Area Local, un sistema informático basado en terminales que había requerido sus propios cables. Tampoco era extraño empresas que tenían distintos tipos de terminales cada uno con tipos de cables distintos. En esta situación cada traslado de un puesto de trabajo requería el tendido de nuevos cables y conectores. La tendencia del mercado está claramente orientada hacia la utilización de sistemas de cableado estructurado basados en pares trenzados no apantallados para el acceso desde el repartidor de planta hasta el punto de conexión y el empleo de fibra óptica o cables multipar para la distribución en edificio y en el campus. La figura adjunta muestra la evolución entre los distintos tipos de cables existentes.
