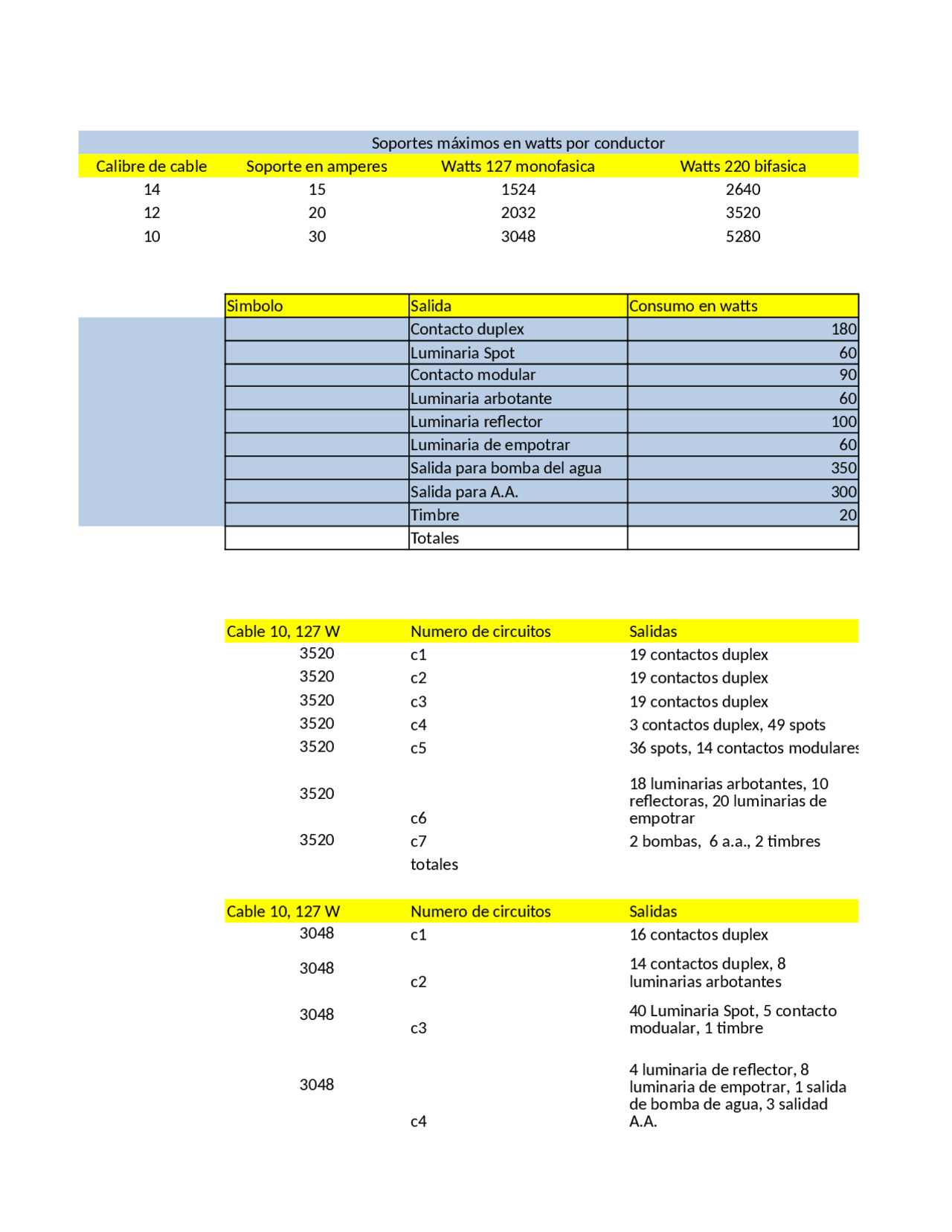

Soportes máximos en watts por conductor
Calibre de cable Soporte en amperes Watts 127 monofasica Watts 220 bifasica
14 15 1524 2640
12 20 2032 3520
10 30 3048 5280
Simbolo Salida Consumo en watts
Contacto duplex 180
Luminaria Spot 60
Contacto modular 90
Luminaria arbotante 60
Luminaria reflector 100
Luminaria de empotrar 60
Salida para bomba del agua 350
Salida para A.A. 300
Timbre 20
Totales
Cable 10, 127 W Numero de circuitos Salidas
3520 c1 19 contactos duplex
3520 c2 19 contactos duplex
3520 c3 19 contactos duplex
3520 c4 3 contactos duplex, 49 spots
3520 c5
36 spots, 14 contactos modulares
3520
c6
3520 c7 2 bombas, 6 a.a., 2 timbres
totales
Cable 10, 127 W Numero de circuitos Salidas
3048 c1 16 contactos duplex
3048 c2
3048 c3
3048
c4
18 luminarias arbotantes, 10
reflectoras, 20 luminarias de
empotrar
14 contactos duplex, 8
luminarias arbotantes
40 Luminaria Spot, 5 contacto
modualar, 1 timbre
4 luminaria de reflector, 8
luminaria de empotrar, 1 salida
de bomba de agua, 3 salidad
A.A.
