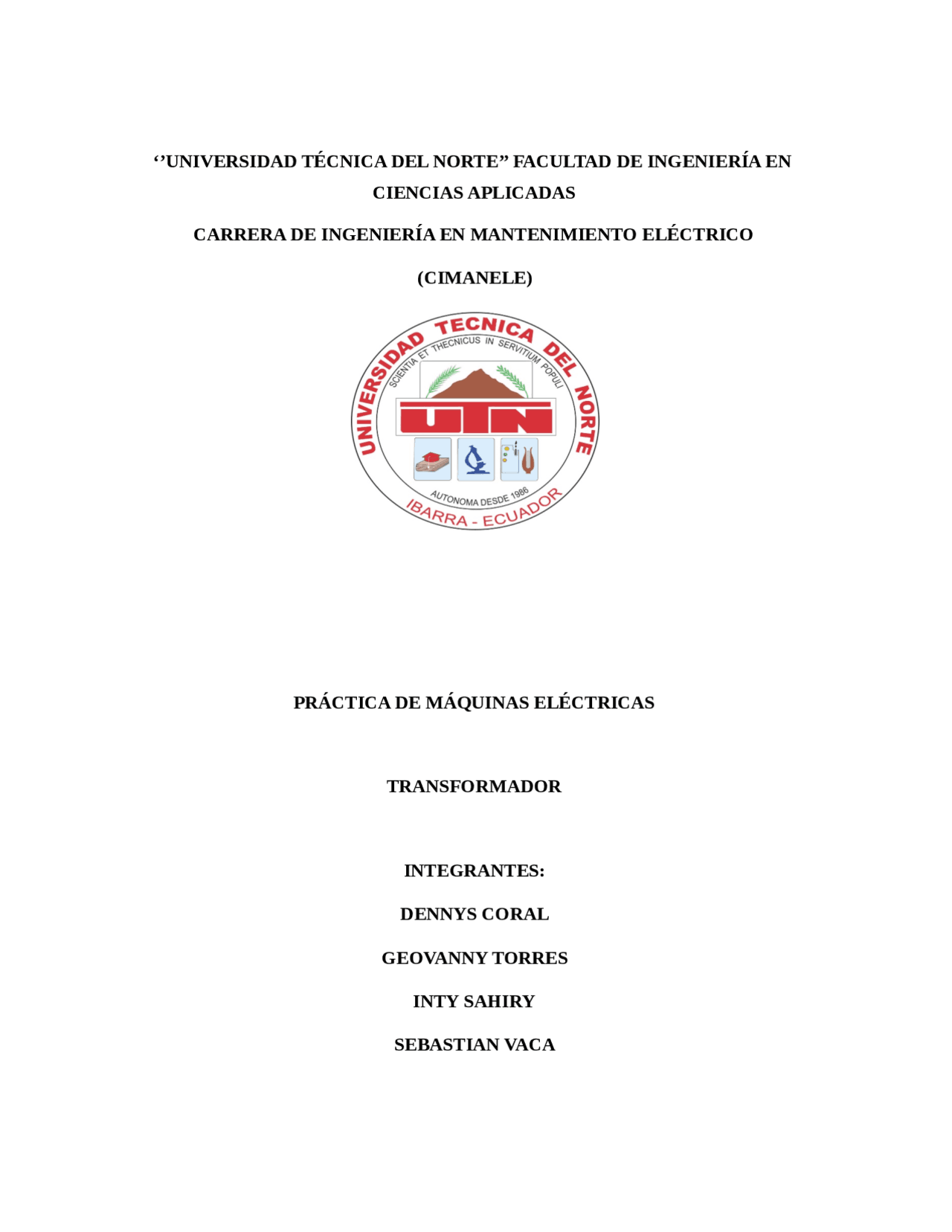

‘’UNIVERSIDAD TÉCNICA DEL NORTE’’ FACULTAD DE INGENIERÍA EN
CIENCIAS APLICADAS
CARRERA DE INGENIERÍA EN MANTENIMIENTO ELÉCTRICO
(CIMANELE)
PRÁCTICA DE MÁQUINAS ELÉCTRICAS
TRANSFORMADOR
INTEGRANTES:
DENNYS CORAL
GEOVANNY TORRES
INTY SAHIRY
SEBASTIAN VACA
pf3
pf4
pf5
pf8
pf9
pfa
pfd

Vista previa parcial del texto

¡Descarga Práctica de Máquinas Eléctricas: Transformador - Universidad Técnica del Norte y más Apuntes en PDF de Máquinas Eléctricas solo en Docsity!

‘’UNIVERSIDAD TÉCNICA DEL NORTE’’ FACULTAD DE INGENIERÍA EN

CIENCIAS APLICADAS

CARRERA DE INGENIERÍA EN MANTENIMIENTO ELÉCTRICO

(CIMANELE)

PRÁCTICA DE MÁQUINAS ELÉCTRICAS

TRANSFORMADOR

INTEGRANTES:

DENNYS CORAL

GEOVANNY TORRES

INTY SAHIRY

SEBASTIAN VACA

DOCENTE:

ING. JHONY BARZOLA

IBARRA, 24 DE ABRIL DEL 2019

1. RESUMEN

Esta práctica se la desarrollo para familiarizar al estudiante con el comportamiento de los trasformadores ya que es conocido como uno de los dispositivos más importantes en el área de la electricidad pues es un aparato que revoluciono la era de la electricidad y facilito el proceso de producción eléctrica hasta la actualidad se ha diseñado modelos de menor tamaño con una alta capacidad de transformar y producir corriente eléctrica ya que se someten a un cierto voltaje suministrado el mismo que se lo asigna la empresa suministradora para luego transformarlo en el voltaje requerido por el usuario para el funcionamiento de los diferentes equipos. Además, en esta práctica se puede analizar el campo magnético que es el mecanismo de conversión de energía y la ley básica que gobierna la producción del campo que es la ley de Ampere y vienen fabricados de hierro u otros materiales ferromagnéticos en el diseño de máquinas.

OBJETIVOS

1.1. General Analizar la estructura de un circuito magnético aplicando los diferentes métodos para determinar la estructura del núcleo.

1.2. Específicos

  • Comprender el principio de funcionamiento de un transformador.
  • Tomar mediciones exactas en la estructura del circuito magnético.

variable en el devanado secundario, puede ser mayor o menor dependiendo del tipo de transformador.

PARTES PRINCIPALES

Un transformador simple se compone esencialmente de tres partes.

Devanado primario:

El devanado primario está conectado a la fuente de energía y recibe la fem de corriente alterna que se quiere aumentar o disminuir desde la línea de suministro. Puede ser un devanado de bajo o alto voltaje, dependiendo de la aplicación y tipo de transformador.

Núcleo:

Es en donde se enrollan los devanados y donde se produce el flujo magnético alterno, por lo regular están construidos por una serie de láminas aisladas eléctricamente, para minimizar corrientes parásitas.

Devanado secundario :

El devanado secundario es el que suministra el potencial transformado a la carga y es donde se genera la fuerza electromotriz (voltaje) por el cambio de magnetismo en el núcleo al cual rodea. Puede ser un devanado de bajo o alto voltaje, dependiendo de la aplicación del transformador.

TIPOS DE TRANSFORMADORES

  • Tipos de transformadores
  • Transformador de potencia.
  • Transformador de distribución.
  • Transformador de alimentación.
  • Transformador trifásico.
  • Transformadores secos encapsulados en resina epoxi.
  • Transformadores herméticos de llenado integral.
  • Transformadores rurales.
  • Transformadores subterráneos.
  • Transformadores auto protegidos.
  • Transformadores de aislamiento.
  • Autotransformadores.
  • Transformadores de corriente TT/CC.
  • Transformadores de potencia TT/PP.
  • Transformadores de corriente constante.
  • Transformador de pulso.
  • Transformador de línea o flyback.
  • Transformadores para hornos.
  • Transformadores de puesta a tierra.
  • Transformadores móviles.
  • Transformadores para radio.
  • Transformadores para rectificadores. - Transformador de diodo dividido - Transformadores especiales. - Transformadores para ensayo

4. DESARROLLO DE LA PRÁCTICA

Reluctancia total

Flujo 1

Literal b)

c. Si la bobina contiene 600 vueltas y conocemos que es inyectada una corriente de 3 amperios. ¿calcular el flujo y la densidad del flujo en el núcleo? d. ¿Cuál será la corriente en la barra de la derecha si en esta se coloca una bobina con 580 vueltas?

Ilustración SEQ Ilustración * ARABIC 3 Bosquejo del núcleo analizado con sus dimensiones.

b) l= 0.645 m

Reluctancia Total

R T =

R (^) T = 1901.02 vueltas/Wb

c. Fuerza magneto motriz

F= 600 vueltas* 3 A

F= 1800 A vueltas

Flujo

Φ= 9, 46 mWb

Densidad de Flujo

B=

B= 525.55 T

e. Corriente de la barra derecha

trasformador se pudo realizar los diferentes cálculos que nos pedían, como calcular la reluctancia equivalente, o el flujo del núcleo.

Recomendaciones

  • Al momento de abrir el trasformador tener en cuenta que todo este desconectado para no sufrir algún tipo de accidente.
  • Cuando se hacen las mediciones de la estructura del circuito magnético o de otra parte del trasformador verificar haciendo dos o tres mediciones más para estar más seguros de la medida que se hace.

-Al realizar los cálculos correspondientes entender bien el problema que se propone para no tener inconvenientes.

  • Referencias EcuRed. (s.f.). EcuRed. Obtenido de Rowerade Media wiki: https://www.ecured.cu/Transformador
  • Mecatronica. (s.f.). Mecatronica LATAM. Obtenido de https://www.mecatronicalatam.com/ transformador Kerchner, R. M., Corcoran, G.F. (1975). Circuitos de corriente alterna. La Habana, Pueblo y educación. Tabla de Ilustraciones

Ilustración 1 transformador mediciones............................................................................... 5 Ilustración 2 estructura del transformador............................................................................. Ilustración 3 Bosquejo del núcleo analizado con sus dimensiones...................................... 7 Ilustración 4 devanado primario y secundario....................................................................... Ilustración 5 conductores de salida del trasformador........................................................... Ilustración 6 estructura interna.............................................................................................. 9
