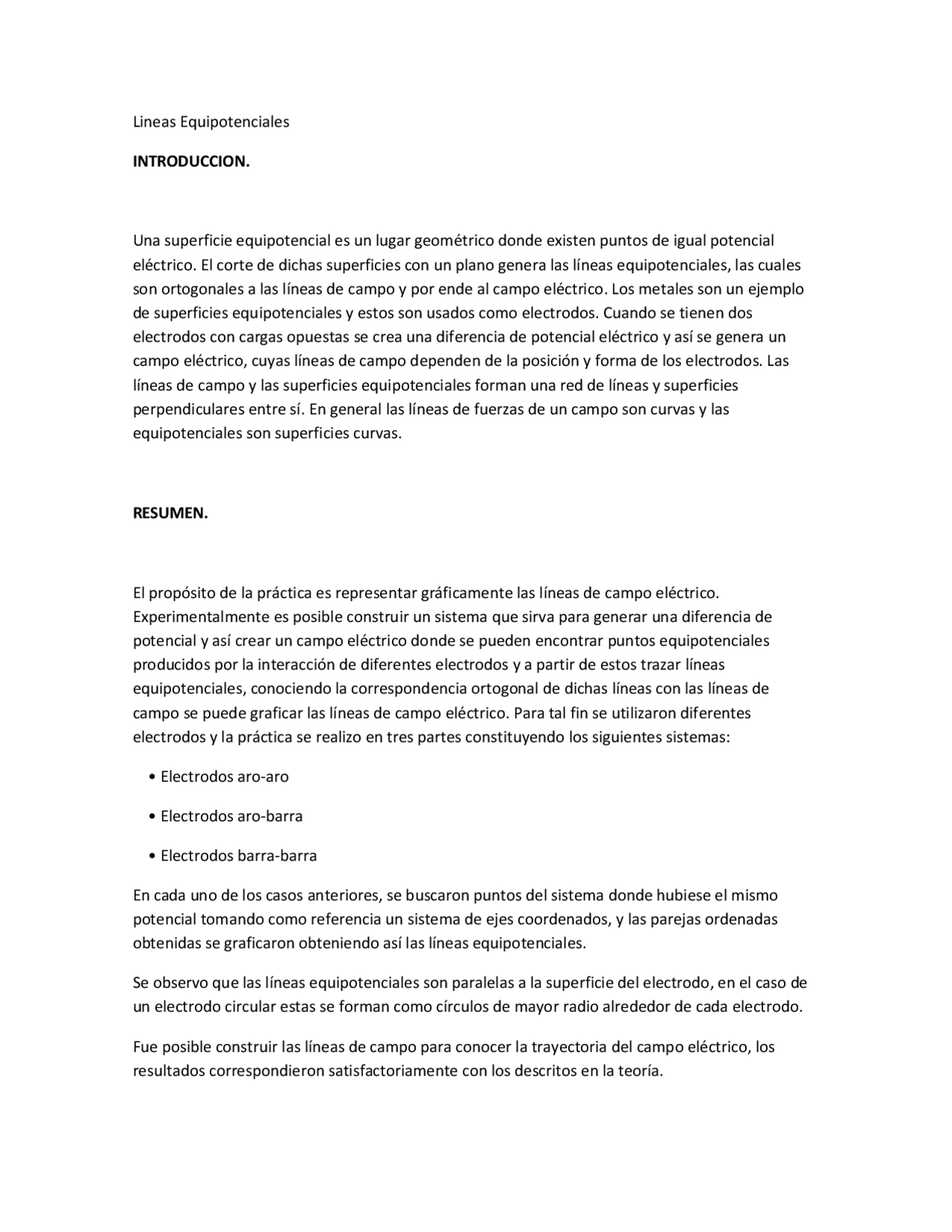

Lineas Equipotenciales
INTRODUCCION.
Una superficie equipotencial es un lugar geométrico donde existen puntos de igual potencial
eléctrico. El corte de dichas superficies con un plano genera las líneas equipotenciales, las cuales
son ortogonales a las líneas de campo y por ende al campo eléctrico. Los metales son un ejemplo
de superficies equipotenciales y estos son usados como electrodos. Cuando se tienen dos
electrodos con cargas opuestas se crea una diferencia de potencial eléctrico y así se genera un
campo eléctrico, cuyas líneas de campo dependen de la posición y forma de los electrodos. Las
líneas de campo y las superficies equipotenciales forman una red de líneas y superficies
perpendiculares entre sí. En general las líneas de fuerzas de un campo son curvas y las
equipotenciales son superficies curvas.
RESUMEN.
El propósito de la práctica es representar gráficamente las líneas de campo eléctrico.
Experimentalmente es posible construir un sistema que sirva para generar una diferencia de
potencial y así crear un campo eléctrico donde se pueden encontrar puntos equipotenciales
producidos por la interacción de diferentes electrodos y a partir de estos trazar líneas
equipotenciales, conociendo la correspondencia ortogonal de dichas líneas con las líneas de
campo se puede graficar las líneas de campo eléctrico. Para tal fin se utilizaron diferentes
electrodos y la práctica se realizo en tres partes constituyendo los siguientes sistemas:
• Electrodos aro-aro
• Electrodos aro-barra
• Electrodos barra-barra
En cada uno de los casos anteriores, se buscaron puntos del sistema donde hubiese el mismo
potencial tomando como referencia un sistema de ejes coordenados, y las parejas ordenadas
obtenidas se graficaron obteniendo así las líneas equipotenciales.
Se observo que las líneas equipotenciales son paralelas a la superficie del electrodo, en el caso de
un electrodo circular estas se forman como círculos de mayor radio alrededor de cada electrodo.
Fue posible construir las líneas de campo para conocer la trayectoria del campo eléctrico, los
resultados correspondieron satisfactoriamente con los descritos en la teoría.
