DATOS:
Qm = 0.21 lt/seg. = 0.0002052 m³/seg.
Qmaxd = 0.267 lt/seg. = 0.000267 m³/seg.
- Qmaxh = 0.410 lt/seg. = 0.00041 m³/seg.
- Tubería PVC clase (Decide el proyectista)
- Presión mínima = 3 m.c.a
- Presión máxima = 50 m.c.a
- Velocidad mínima = 0.6 m/seg.
- Velocidad máxima = 3m/seg.
1.- CALCULO DE LOS DIÁMETROS MÁXIMO Y MÍNIMO DE LA TUB.
Por continuidad. -------(1)
------(2)
------(3)
Entonces calculamos los diámetros.
A.- DIAMETRO MÁXIMO
D = 4 x 0.0002052 = 0.020867389 m
π x 0.6
Dmáx = 0.82 pulg.
1 pulg.
B.- DIAMETRO MÍNIMO
D = 4 x 0.0002052 = 0.00933218 m
π x 3
Dmín = 0.37 pulg.
1/2 pulg.

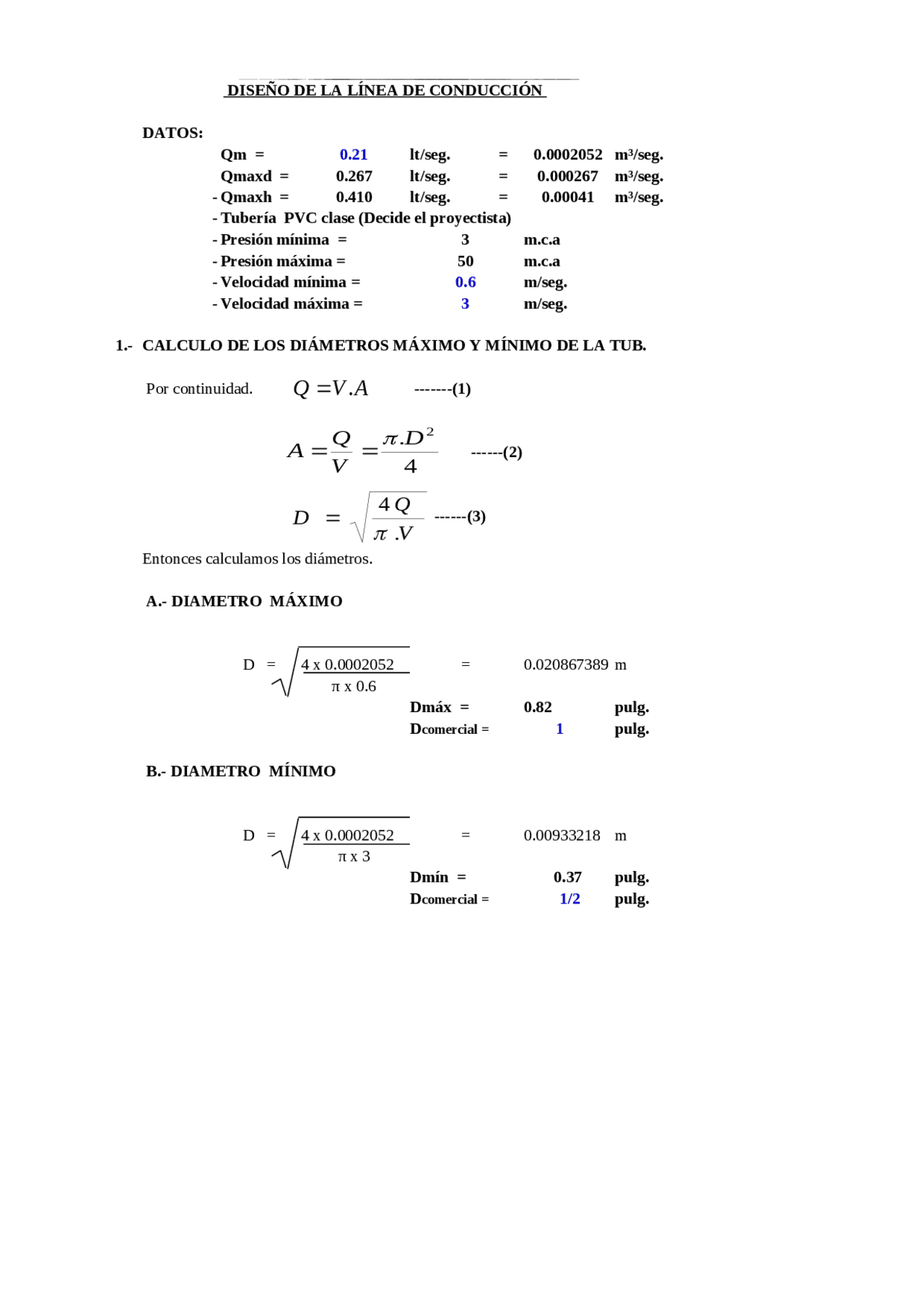

DISEÑO DE LA LÍNEA DE CONDUCCIÓN
Dcomercial =
Dcomercial =
AVQ .
4
.
2
D
V
Q
A
V
Q
D.
4
