Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica

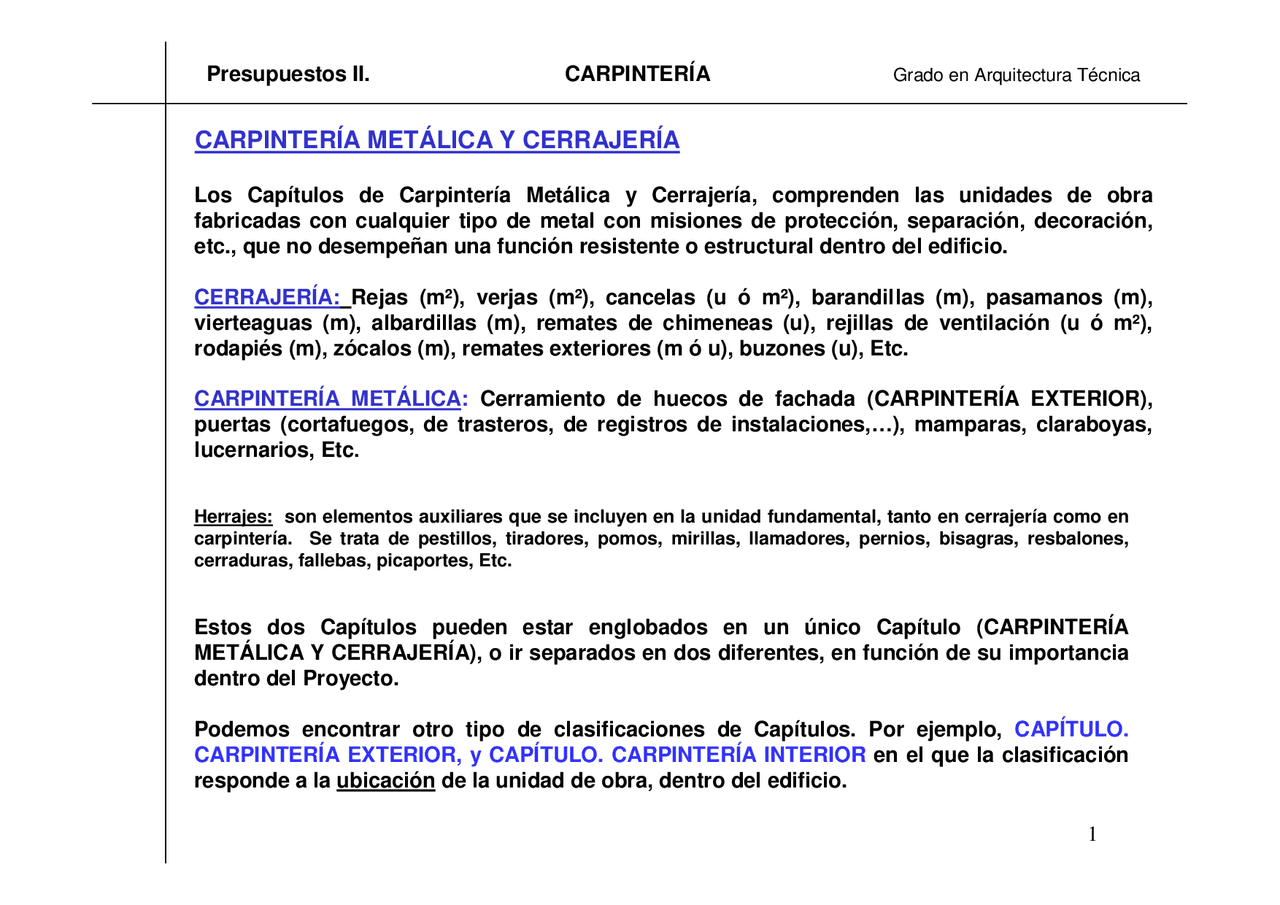

Los^ Capítulos
de^ Carpintería
Metálica^ y
Cerrajería,
comprenden
las^ unidades
de^ obra
fabricadas con cualquier tipo de metal con misiones de protección, separación, decoración,etc., que no desempeñan una función resistente o estructural dentro del edificio. CERRAJERÍA:
Rejas (m²), verjas (m²), cancelas (u ó m²), barandillas (m), pasamanos (m), vierteaguas (m), albardillas (m), remates de chimeneas (u), rejillas de ventilación (u ó m²),rodapiés (m), zócalos (m), remates exteriores (m ó u), buzones (u), Etc. CARPINTERÍA METÁLICA
:^ Cerramiento de huecos de fachada (CARPINTERÍA EXTERIOR), puertas (cortafuegos, de trasteros, de registros de instalaciones,…), mamparas, claraboyas,lucernarios, Etc
. Herrajes:^ son elementos auxiliares que se incluyen en la unidad fundamental, tanto en cerrajería como encarpintería.^ Se trata de pestillos, tiradores, pomos, mirillas, llamadores, pernios, bisagras, resbalones,cerraduras, fallebas, picaportes, Etc. Estos^ dos^
Capítulos^ pueden
estar^ englobados
en^ un^ único
Capítulo^ (CARPINTERÍA
METÁLICA Y CERRAJERÍA), o ir separados en dos diferentes, en función de su importanciadentro del Proyecto.Podemos encontrar otro tipo de clasificaciones de Capítulos. Por ejemplo,
CAPÍTULO.
CARPINTERÍA EXTERIOR, y CAPÍTULO. CARPINTERÍA INTERIOR
en el que la clasificación
responde a la ubicación
de la unidad de obra, dentro del edificio.
CARPINTERÍA METÁLICA Y CERRAJERÍA
SISTEMAS DE PERFILES:Conjunto de marco
que es la parte fija, a la hoja
que es la parte que soporta elcristal^ y^ accesorios
que rematan la ventana. Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica
ALUMINIO ACERO MADERA (Pino Soria, jatoba, Iroko, teka, castaño, abeto,Etc.)^ Se indicará la escuadría PVC (diferentes colores, o foliado)
ANODIZADO (Natural, bronce, inox.)LACADO (diferentes colores. Carta RAL)FOLIADO (imita la madera
)
CARPINTERÍA EXTERIOR
: PUERTAS, VENTANAS, BALCONERAS,..
GALVANIZADOINOXIDABLE
UNIDAD DE MEDICIÓN: mSe suele incluir comoparte proporcional en lamedición de la unidad deventana
CAJÓNDE PERSIANA UNE EN-13659:
Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica
CARPINTERÍA EXTERIOR
: PUERTAS, VENTANAS, BALCONERAS,.. COMPACTO O MONOBLOCK
LAMA: PVCALUMNIO INYECTADOALUMINIO EXTRUSIONADO
CAJÓN DE REGISTRODE OBRA
ACCIONAMIENTO: MANUAL CINTA Y RECOGEDORMANUAL TORNOAUTOMÁTICO MOTOR ELECTRICO
UNIDAD DE MEDICIÓN:se incluye como parteproporcional en lamedición de la unidadde ventana
ACRISTALAMIENTO UNE-EN 12150-1:2000 UNIDAD DE MEDICIÓN: m²ó^ incluirlo^
como^ parte proporcional de la unidadde ventana Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica
CARPINTERÍA EXTERIOR
: PUERTAS, VENTANAS, BALCONERAS,.. SIMPLE DOBLE CON CÁMARA DE AIREESPECIALES: VARIAS CÁMARAS, CON FILM INCORPORADO,CON TRATAMIENTO TÉRMICO, ACÚSTICO, DE SEGURIDAD…
4/6 – 16 – 4 mm^ 4+4 – 12 – 4 mmLámina butiral de polivinilo
Ej.: 4 mm
Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica
CARPINTERÍA EXTERIOR
: PUERTAS, VENTANAS, BALCONERAS,.. MEMORIA DE CARPINTERÍA
ALUMINIO LACADO BLANCO SECCIÓN PERFIL 58 MMCAJÓN DE PERSIANA COMPACTO LAMAS DE ALUMINIO INYECTADO ACCIONAMIENTO MANUALACRISTALAMIENTO 6/6/
Vidrio laminado 4+4, con butilo translucido
Presupuestos II.
CARPINTERÍA
Grado en Arquitectura Técnica
CARPINTERÍA EXTERIOR
: PUERTAS, VENTANAS, BALCONERAS,.. MEMORIA DE CARPINTERÍA
09.16 u VENTANAL 1H ALUMINIO LACADO (0,90x1,20) u Ventana según NORMA UNE-EN 14351-1_2006 de una hoja
PRACTICABLE
, de^ ALUMINIO
LACADO BLANCO
de dimensiones
0,90 x 1,20 m
, construida con
perfiles de aluminio lacado,
con sección de perfil máximo 58 mm
, herrajes de colgar y seguridad, con sellado con silicona
en^ unión^ con
muros,^ juntas
de^ acristalamiento
EPDM,^ CAJÓN
DE^ PERSIANA
del^ tipo
compacto, maneta de aluminio lacada en negro, con un elemento ciego superior de chapa de aluminio lacado en remate exterior del cajón de persiana de 0,90 x 0,30 m
, persiana de lamas de
aluminio^ inyectado,
con^ cinta
y^ recogedor
incorporada
accionamiento
manual,
ACRISTALAMIENTO con doble acristalamiento 6/6/4,
guías de persiana
,^ tapajuntas y remates
necesarios en encuentros entre la carpintería y el muro exterior en cada uno de sus lados en loscasos necesarios, incluido
precerco metálico de aluminio
para posterior colocación de la
carpintería, incluso recibido con patillas y mortero de cemento. Totalmente terminado con parteproporcional de medios auxiliares necesarios.
