Base de calculo=
1 m3A.H
AIRE HUMEDO
AIRE HUMEDO
ENTRANDO SALIENDO
TBS= 30°C TBS= 58°C
HR= 20% TR= 15°C
HA= ?
1. EL HA saliendo se leyo desde la carta psicrometrica.
HAs= 0.011 kgH2O/Kg AS
2.Para el calculo del volumen necesitamos una serie de datos en las mismas unidades, con el fin de calcular correctammente su valor.
HAs= 0.011 kgH2O/Kg AS P= 1.01325
HAe= 0.005 kgH2O/Kg AS Ru= 0.0831447
T= 303.15
3. Despues de tener los datos necesarios, procedemos a calcular el volumen con uso de la ecuacion:
PV=NRT

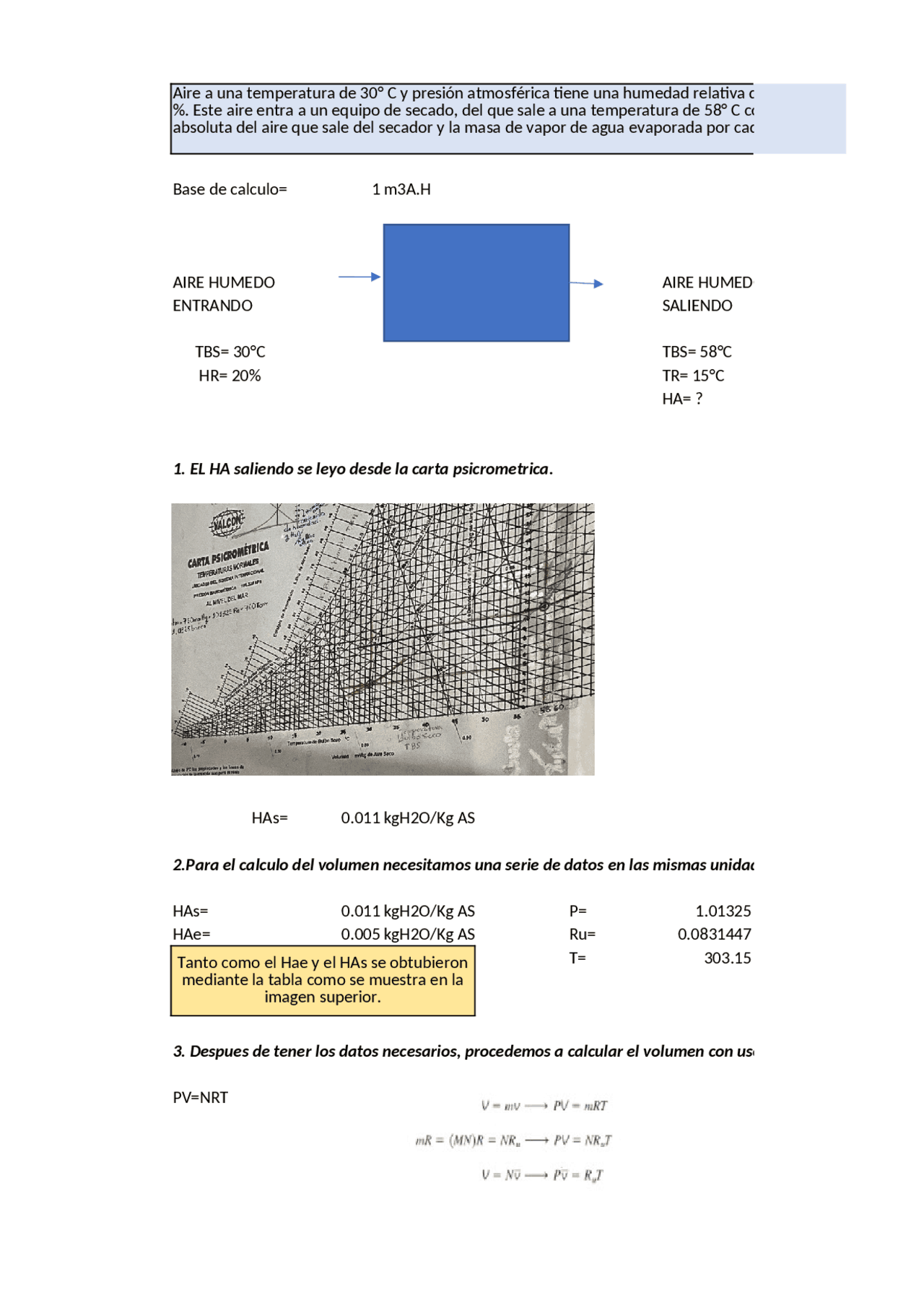

Aire a una temperatura de 30° C y presión atmosférica tiene una humedad relativa de 20
%. Este aire entra a un equipo de secado, del que sale a una temperatura de 58° C con una temperatura de rocío de 15º C. Calcúlese la humedad
absoluta del aire que sale del secador y la masa de vapor de agua evaporada por cada metro cúbico del aire (aire completo) que entra.
Tanto como el Hae y el HAs se obtubieron
mediante la tabla como se muestra en la
imagen superior.
