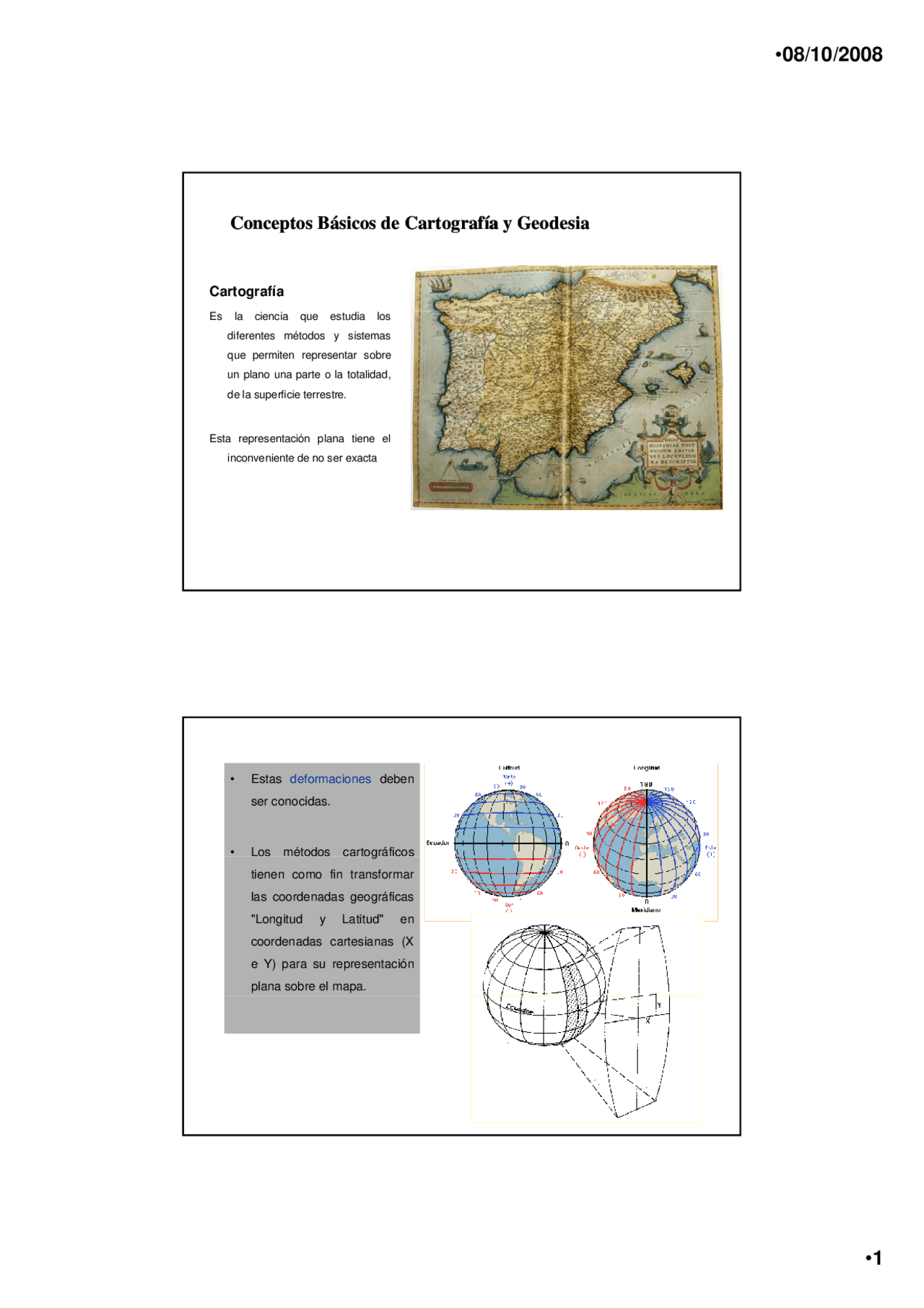

ConceptosConceptos BásicosBásicos dede CartografíaCartografía yy GeodesiaGeodesia
Cartografía
Es la ciencia que estudia los diferentes métodos y sistemas que permiten representar sobre un plano una parte o la totalidad, de la superficie terrestre.
Esta representación plana tiene el inconveniente de no ser exacta
- Estas deformaciones deben
ser conocidas.
- Los métodos cartográficosg
tienen como fin transformar
las coordenadas geográficas
"Longitud y Latitud" en
coordenadas cartesianas (X
e Y) para su representación
plana sobre el mapa.
- Mapa. Es la representación plana de
parte o toda la superficie de la tierra.
- Para su representación necesita
sistemas especiales de
transformación.
- CLASIFICACIÓN DE LAS PROYECCIONES :
- Proy. Equivalentes (superficies)
- Proy. Conformes (ángulos)
- Proy. Automecoicas (distancias)
- Esta transformación cartográfica se
ocupa, solamente, de la situación
planimétrica de los puntos
- La elección del método ha de
supeditarse a que la representación
Proyección Mercator
Proyección Cónica conforme de
plana conserve una de las siguientes
propiedades:
Superficies, distancias ó ángulos.
Lambert
Proyección U.T.M (universal
transversal Mercator)
TIPOS DE PROYECCIONES
SUPERFICIE
DESARROLLABLE
POSICION DEL
EJE
PUNTOS DE
COINCIDENCIA
CILINDRICA DIRECTA TANGENTE
CONICA TRANSVERSA SECANTE
PROYECTIVAPROYECTIVA OBLICUAOBLICUA
PROYECCIÓN UTM. (UNIVERSAL TRANSVERSAL MERCATOR)
- Sistema cilíndrico transverso conforme y universal.
•Origen: antimeridiano de Greenwich.
•La Península y Baleares queda en los husos 29, 30 y 31
•60 husos de 6º (columnas nº) •20 bandas de 8º (filas: c-x)
- - Será conforme (conserva los ángulos)
- Meridiano tangente automecoico (conserva las distancias)
- Ecuador y meridiano central de cada huso rectos.
- Elipsoide Internacional de Hayford.
- Punto astronómico fundamental (Datum) Potsdam.
- Orígenes de coordenadas geodésicas:
- El origen de coordenadas cartesianas Meridiano de^ Greenwinch y^ Ecuador en la proyección será la intersección del ecuador con el meridiano central.
- Para reducir las deformaciones lineales del borde del huso se utiliza un factor de escala de 0,9996. Esto no altera la conservación de ángulos y reduce a la
Meridiano de Greenwinch y Ecuador.
- Sistema Cartográfico de Representación: Proyección (U.T.M.).
- Limite 80º latitud norte y 80º latitud sur
mitad las deformaciones lineales en los bordes.
0
EJE CILINDRO DIAMETROECUATORIAL
MERIDIANO ORIGEN
CUADRICULA UTM
HUSO Y BANDA 30 S CUADRADO DE 100KM VG ORIGEN DE CADA HUSO: 90 W Y Z 90 E Y^ Y^ = MERIDIANO TANGENTEMERIDIANO TANGENTE X= ECUADOR
90 W A B 90 E
Cuadricula U.T.M. Figura 1.
I.C.A.
Servicio Cartográfico de Ejercito Instituto Geográfico Nacional Ayuntamientos Diputaciones
