.25
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
TENSORES
ALAMBRE Gº #12
CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE ALMACIGO CAMAS DE ALMACIGO
SECCION A-A
ESCALA: 1/75
.42 56.00 8.00
MALLA RASHELL
.25
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
TENSORES
ALAMBRE Gº #12
CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE ALMACIGO CAMAS DE ALMACIGO
ELEVACION E1
ESCALA: 1/75
.42 56.00 8.00
MALLA RASHELL
SECCION B-B
ESCALA: 1/75
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
MALLA RASHELL
ROLLIZO DE EUCALIPTO
4"X2.5M
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
.42 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 .92
16.00
CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE
ELEVACION E2
ESCALA: 1/75
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
MALLA RASHELL
ROLLIZO DE EUCALIPTO
4"X2.5M
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
.42 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 .92
16.00
SECCION C-C
ESCALA: 1/75
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
MALLA RASHELL
ROLLIZO DE EUCALIPTO
4"X2.5M
.50
ROLLIZO DE EUCALIPTO
4"X2.5M
TENSORES
ALAMBRE Gº #14
ESTACA ROLLIZO
DE 2.5" Ø x 0.5 m
.42 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 2.00 1.00
.00
1.50 .42
16.00
CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE REPIQUE CAMAS DE ALMACIGO
SECCION D-D
ESCALA: 1/75
ROLLIZO DE EUCALIPTO
4"X2.5M
ROLLIZO DE EUCALIPTO
4"X2.5M
.42 1.00 .50 1.00 1.50 1.00 .50 1.00 1.50 1.00 .50 1.00 1.08
12.15
CAMAS DE ALMACIGO CAMAS DE ALMACIGO CAMAS DE ALMACIGO
DETALLE DE LA BOLSA
ESCALA: 1/10
6"
10"
8"
12.5"
TARA Y DURAZNOPINOPALTO
7"
4"
PROYECTO :
PLANO :
DIBUJO :
DISEÑO : REVISADO :
FECHA : ESCALA :
PROV :
DIST :
LUGAR :
LÁMINA :
INDICADA

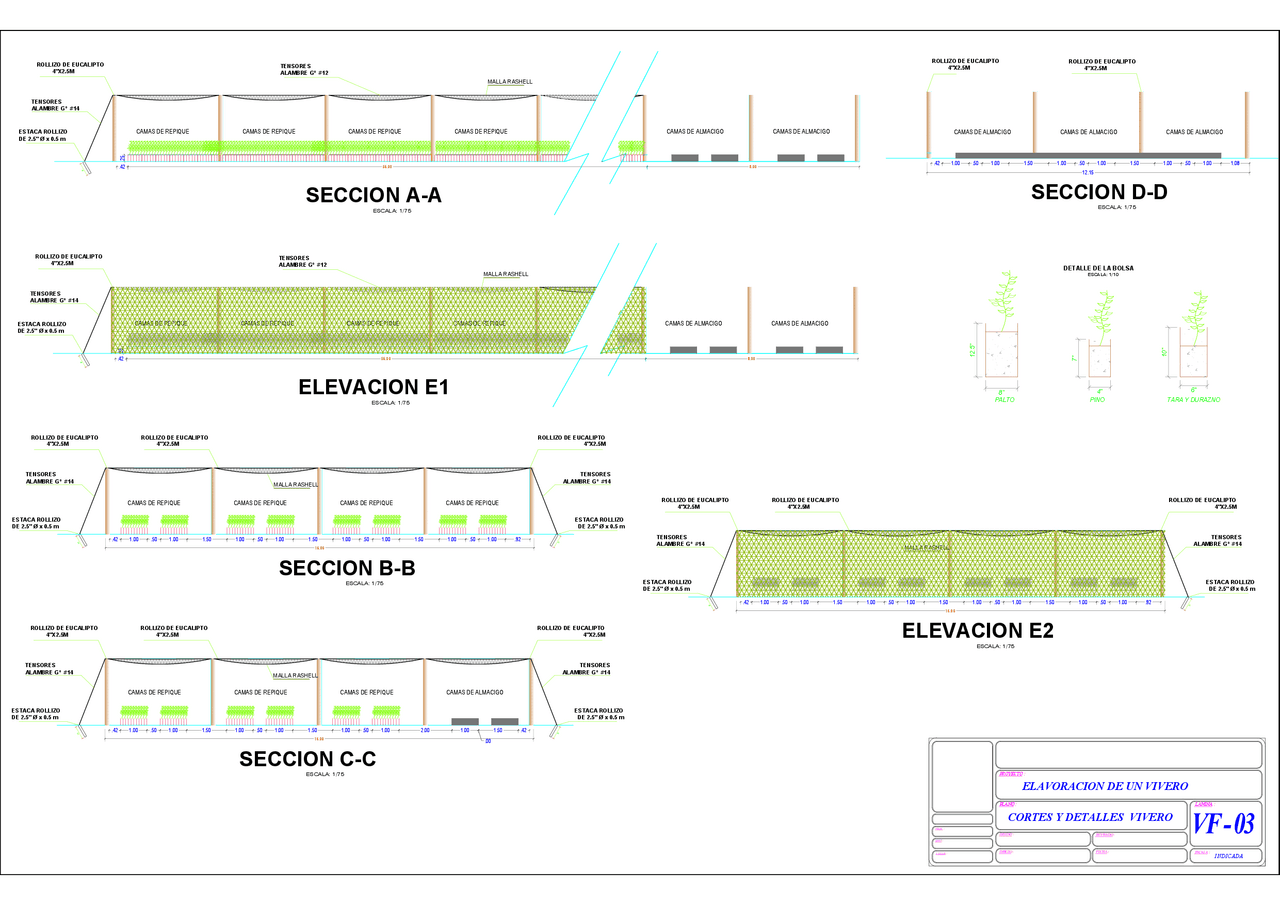

CORTES Y DETALLES VIVERO
VF - 03
ELAVORACION DE UN VIVERO
