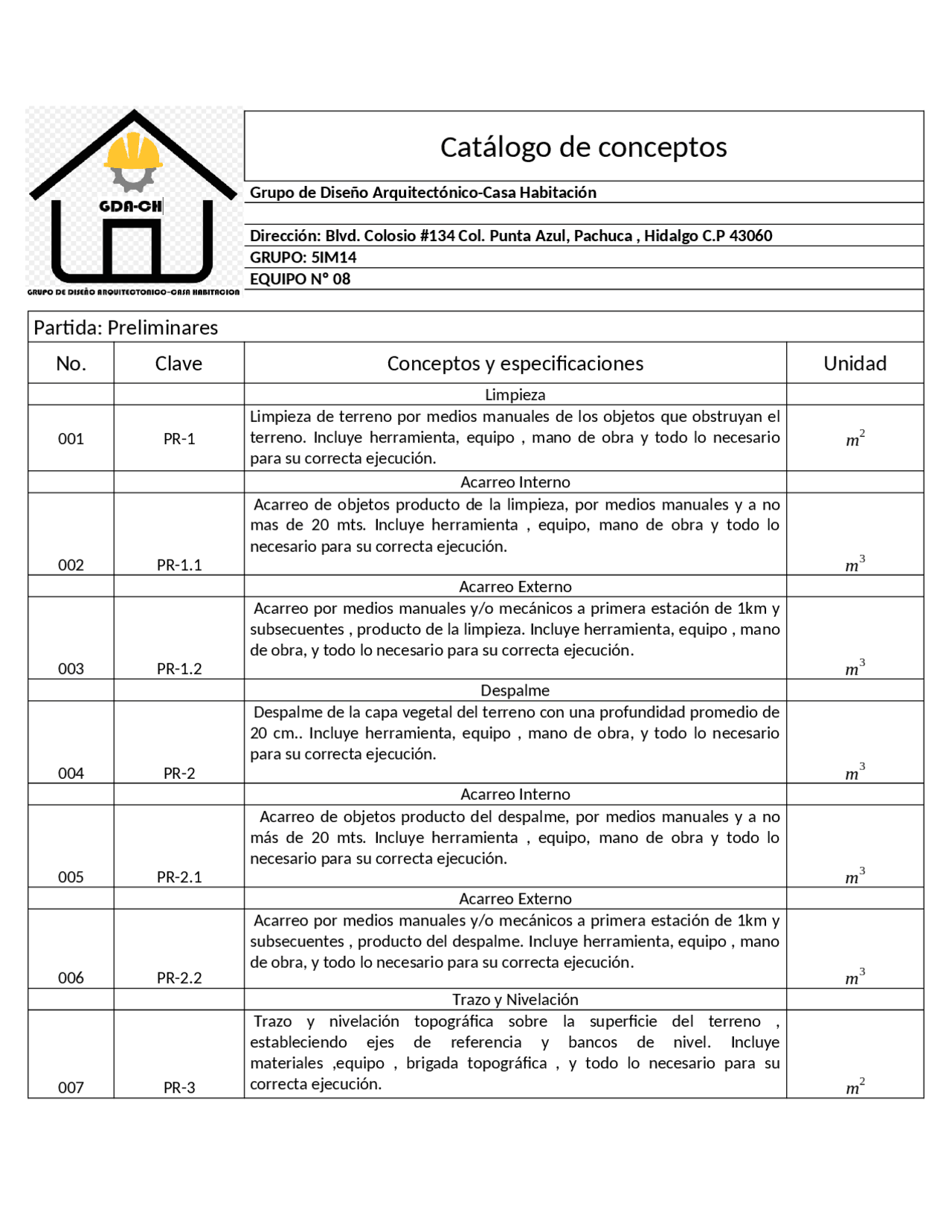

Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Preliminares
No. Clave Conceptos y especificaciones Unidad
Limpieza 001 PR- Limpieza de terreno por medios manuales de los objetos que obstruyan el terreno. Incluye herramienta, equipo , mano de obra y todo lo necesario para su correcta ejecución.
m
2 Acarreo Interno 002 PR-1. Acarreo de objetos producto de la limpieza, por medios manuales y a no mas de 20 mts. Incluye herramienta , equipo, mano de obra y todo lo necesario para su correcta ejecución.
m
3 Acarreo Externo 003 PR-1. Acarreo por medios manuales y/o mecánicos a primera estación de 1km y subsecuentes , producto de la limpieza. Incluye herramienta, equipo , mano de obra, y todo lo necesario para su correcta ejecución.
m
3 Despalme 004 PR- Despalme de la capa vegetal del terreno con una profundidad promedio de 20 cm.. Incluye herramienta, equipo , mano de obra, y todo lo necesario para su correcta ejecución.
m
3 Acarreo Interno 005 PR-2. Acarreo de objetos producto del despalme, por medios manuales y a no más de 20 mts. Incluye herramienta , equipo, mano de obra y todo lo necesario para su correcta ejecución.
m
3 Acarreo Externo 006 PR-2. Acarreo por medios manuales y/o mecánicos a primera estación de 1km y subsecuentes , producto del despalme. Incluye herramienta, equipo , mano de obra, y todo lo necesario para su correcta ejecución.
m
3 Trazo y Nivelación 007 PR- Trazo y nivelación topográfica sobre la superficie del terreno , estableciendo ejes de referencia y bancos de nivel. Incluye materiales ,equipo , brigada topográfica , y todo lo necesario para su
correcta ejecución. m^2
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Preliminares
No. Clave Conceptos y especificaciones Unidad
Tapiales 008 PR- Instalación de tapiales en los linderos del terreno para brindar protección a transeúntes , con triplay de pino de 16 mm .Incluye herramienta, equipo , mano de obra, y todo lo necesario para su correcta ejecución.
PZA
Baño Provisional 009 PR- Instalación de baño portátil fungiendo como baño provisional al personal de la obra. Incluye materiales, transporte, herramienta, mano de obra, y todo lo necesario para su correcta ejecución. PZA Almacén 010 PR- Construcción de una bodega de 6m x 6m de superficie , para almacenar materiales , equipos y herramienta que se utilice durante la obra y para dar alojamiento al velador de obra; a base de madera y postes con polín de 4”x4” hincados en el terreno con contravientos , triplay de pino de 16mm y cerradura. Incluye cortes, desperdicios, materiales, herramienta, equipo, mano de obra y todo lo necesario para su correcta ejecución.
m
2
correcta ejecución.
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Excavación
No. Clave Conceptos y especificaciones Unidad
Excavación de Cárcamo 018 CIM- Excavación de cárcamo en terreno tipo 3, por medios manuales con una profundidad de 1.3 m por un ancho de 1.2 m y un largo de 1.2 m. Incluye equipo , materiales , herramienta , mano de obra y todo lo necesario para su correcta ejecución.
m
3 Excavación para Tubería 019 CIM- Excavación para tubería sanitaria en terreno tipo 3, por medios manuales con una profundidad variable por un ancho de 0.25 m y una distancia no mayor a 9 m entre la conexión de cada registro y cárcamo. Incluye equipo , materiales , herramienta , mano de obra y todo lo necesario para su
correcta ejecución. m^3
Acarreo Interno 020 CIM-6. Acarreo de objetos producto las excavaciones en capas ,cisterna registros, y alberca por medios manuales y a no más de 20 m. Incluye herramienta , equipo, mano de obra y todo lo necesario para su correcta ejecución.
m
3 Acarreo Externo 021 CIM-6. Acarreo por medios manuales y/o mecánicos a primera estación de 1km y subsecuentes , producto las excavaciones. Incluye herramienta, equipo , mano de obra, y todo lo necesario para su correcta ejecución.
m
3 Plantilla (Z-C00) 022 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Z-C00 con un ancho de 1.2 m y un espesor de 6 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m^3
Plantilla (Z-C01) 023 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Z-C01 con un ancho de 1.0 m y un espesor de 7 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3 Plantilla (Z-C02) 024 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Z-C02 con un ancho de 0.8 m y un espesor de 7 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida:
No. Clave Conceptos y especificaciones Unidad
Plantilla (Z-C03) 025 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Z-C03 con un ancho de 0.6 m y un espesor de 7 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3 Plantilla (Losa de Cimentación de Alberca ) 026 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Losa de Cimentación con un ancho de 0.6 m y un espesor de 7 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3 Plantilla (Losa de Cimentación de Cisterna ) 027 CIM-7. Plantilla de concreto pobre F`c=100 kg/cm2 para zapata Losa de Cimentación con un ancho de 0.6 m y un espesor de 7 cm , incluye suministro ,equipo, materiales , herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3 Habilitado De Acero (Z-C00) 028 CIM-8. Suministro, armado y colocación de acero de refuerzo F’y=4200 kg/m2 en zapata Z-C00 con 38 V#4@ 15cm y 4 ganchos de refuerzo de V#4@ 15 cm y 2 ganchos de refuerzo de V#3@15 cm , incluye acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Habilitado De Acero (Z-C01) 029 CIM-8. Suministro, armado y colocación de acero de refuerzo F’y=4200 kg/m2 en zapata Z-C01 con 8 V#4 , estribos V#2@ 20 cm y bastón de V#4@ 25 cm , incluye acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Habilitado De Acero (Z-C02) 030 CIM-8. Suministro, armado y colocación de acero de refuerzo F’y=4200 kg/m2 en zapata Z-C03 con 6 V#4 , estribos V#2@ 20 cm y bastón de V#4@ 20 cm , incluye acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Habilitado De Acero (Z-C03) 031 CIM-8. Suministro, armado y colocación de acero de refuerzo F’y=4200 kg/m2 en zapata Z-C03 con 6 V#4 , estribos V#2@ 20 cm y bastón de V#4@ 20 cm , incluye acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. (^) Ton
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida:
No. Clave Conceptos y especificaciones Unidad
Cimbrado (Z-C02) 038 CIM-11. Cimbra de madera de pino de 3ra, limpia y nivelada para Z-C02 de hasta 0.6m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación, acarreos, descimbrado , equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (Z-C03) 039 CIM-11. Cimbra de madera de pino de 3ra, limpia y nivelada para Z-C03 de hasta 0.6m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (MC-A y Losa de Cimentación de Alberca) 040 CIM-11. Cimbra de madera de pino de 3ra, limpia y nivelada para MC-A y Losa de Cimentación de hasta 2m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación ,acarreos, descimbrado, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (MC-A y Losa de Cimentación de Cisterna) 041 CIM-11. Cimbra de madera de pino de 3ra, limpia y nivelada para MC-A y Losa de Cimentación de hasta 2m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación ,acarreos, descimbrado, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Concreto (Z-C00) 042 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para Z-C00 incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta
colocación. m
3 Concreto (Z-C01) 043 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para Z-C01 incluye mezclado ,vibrado equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Estructura
No. Clave Conceptos y especificaciones Unidad
Concreto (Z-C02) 044 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para Z-C02 incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta
colocación. m^3
Concreto (Z-C03) 045 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para Z-C03 incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta
colocación. m
3 Concreto(MC-A y Losa de Cimentación de Alberca) 046 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para MC-A y Losa de Cimentación incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario
para su correcta colocación. m^3
Concreto (MC-A y Losa de Cimentación de Cisterna) 047 CIM-12. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 en cimentación para MC-A y Losa de Cimentación incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario
para su correcta colocación. m^3
Relleno (Z-C00) 048 CIM-13. Relleno con material de banco tipo base o tepetate colocado en capas de Z-C00 de 15 cm de espesor, compactado por medios mecánicos al 95% proctor, incluye: suministro de agua necesaria, tendido, compactado, acarreos en obra, materiales, mano de obra, herramienta y equipo, pruebas
de laboratorio y todo lo necesario para su correcta ejecución. m
3 Relleno (Z-C01) 049 CIM-13. Relleno con material de banco tipo base o tepetate colocado en capas de Z-C01 de 15 cm de espesor, compactado por medios mecánicos al 95% proctor, incluye: suministro de agua necesaria, tendido, compactado, acarreos en obra, materiales, mano de obra, herramienta y equipo, pruebas
de laboratorio y todo lo necesario para su correcta ejecución. m
3
`´´
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Estructura
No. Clave Conceptos y especificaciones Unidad
Habilitado de Acero (K-1) 052 EST-1. Suministro, colocación y habilitado de acero para castillos K-1 de 15cmx15cm 4V #3 y estribos V#2@ 20cm , resistencia Fy=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (K-2) 053 EST-1. Suministro, colocación y habilitado de acero para castillos K-2 de 30cmx15cm 6V #3 y estribos V#2@ 20cm , resistencia Fy=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (T-1) 054 EST-1. Suministro, colocación y habilitado de acero para trabes T-1 de 15cm x15cm 4V #4 y estribos V#3@ 15cm , resistencia Fy=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (T-2) 055 EST-1. Suministro, colocación y habilitado de acero para trabes T-2 de 15cmx25cm 4V #4 , 2V #3 y estribos V#3@ 15cm , resistencia Fy=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (T-3) 056 EST-1. Suministro, colocación y habilitado de acero para trabes T-3 de 20cm x 30cm 6V #4 y estribos V#3@ 15cm , resistencia F`y=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Estructura
No. Clave Conceptos y especificaciones Unidad
Habilitado de Acero (CC-1) 057 EST-1. Suministro, colocación y habilitado de acero para cadena de cerramiento CC-1 de 15cm x 20cm 4V #4, y estribos V#3@ 15cm , resistencia Fy=4200kf/ cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (CC-2) 058 EST-1. Suministro, colocación y habilitado de acero para cadena de cerramiento CC-2 de 15cm x 25cm 4V #4, 2V #3 y estribos V#3@ 15cm , resistencia Fy=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Habilitado de Acero (CC-3) 059 EST-1. Suministro, colocación y habilitado de acero para cadena de cerramiento CC-3 de 15cm x 15cm 4V #3, y estribos V#3@ 15cm , resistencia F`y=4200kf/ cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Cimbrado (K-1) 060 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para K-1 de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (K-2) 061 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para K-2 de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (T-1) 062 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para T-1 de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Estructura
No. Clave Conceptos y especificaciones Unidad
Cimbrado (T-2) 063 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para T-2 de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (T-3) 064 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para T-3 de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (CC-1) 065 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para CC-1 de hasta 0.3m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (CC-2) 066 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para CC-2 de hasta 0.3m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Cimbrado (CC-3) 067 EST-2. Cimbra de madera de pino de 3ra, limpia y nivelada para CC-3 de hasta 0.3m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Concreto (K-1) 068 EST-3. Colado de concreto elaborado en obra con resistencia F’c=150 kg/cm2 para K-1 incluye mezclado ,vibrado, curado equipo, materiales, herramienta,
mano de obra y todo lo necesario para su correcta colocación. m^3
Concreto (K-2) 069 EST-3. Colado de concreto elaborado en obra con resistencia F’c=150 kg/cm2 para K-2 incluye mezclado ,vibrado, curado equipo, materiales, herramienta,
mano de obra y todo lo necesario para su correcta colocación. m
3
Catálogo de conceptos
Grupo de Diseño Arquitectónico-Casa Habitación Dirección: Blvd. Colosio #134 Col. Punta Azul, Pachuca , Hidalgo C.P 43060 GRUPO: 5IM EQUIPO Nº 08
Partida: Estructura
No. Clave Conceptos y especificaciones Unidad
Habilitado de Losa de Acero de Entrepiso 076 EST-4. Suministro y habilitado de acero para losa de concreto armado de entrepiso, con V#3 para bastones, columpios y varilla recta, bastones @ 40 cm, columpios@ 40cm, varilla recta @20 cm de resistencia F`y=4200kf/cm , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Cimbra de Losa de Entrepiso 077 EST-4. Cimbra de madera de pino de 3ra, limpia y nivelada para Losa de Entrepiso de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Concreto de Losa de Entrepiso 078 EST-4. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 para Losa de Entrepiso incluye mezclado ,vibrado, curado equipo, materiales,
herramienta, mano de obra y todo lo necesario para su correcta colocación. m^3
Habilitado de Acero de Losa de Azotea 079 EST-5. Suministro y habilitado de acero para losa de concreto armado de azotea, con V#3 para bastones, columpios y varilla recta, bastones @ 40 cm, columpios@ 40cm, varilla recta @20 cm de resistencia F`y=4200kf/cm2 , incluye amarres, cortes, dobleces, ganchos, desperdicios, materiales, mano de obra, herramienta y equipo, pruebas de laboratorio y todo lo necesario para su correcta ejecución. Ton Cimbra de Losa de Azotea 080 EST-5. Cimbra de madera de pino de 3ra, limpia y nivelada para Losa de azotea de hasta 2.4m de altura, incluye nivelación, juntas, diseño, cortes, encofrado, lubricación acarreos, equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación. Ton Concreto de Losa de Azotea 081 EST-5. Colado de concreto elaborado en obra con resistencia F’c=250 kg/cm2 para Losa de Azotea incluye mezclado ,vibrado, curado equipo, materiales, herramienta, mano de obra y todo lo necesario para su correcta colocación.
m
3
