WARNING
Haz ardo us volt age can sho ck, burn
or cause death. Disconnect power
from source be fore installing ,
mo difying or servicin g.
Philips n°1, 2 or
slotted screwdriver
4818757610-04

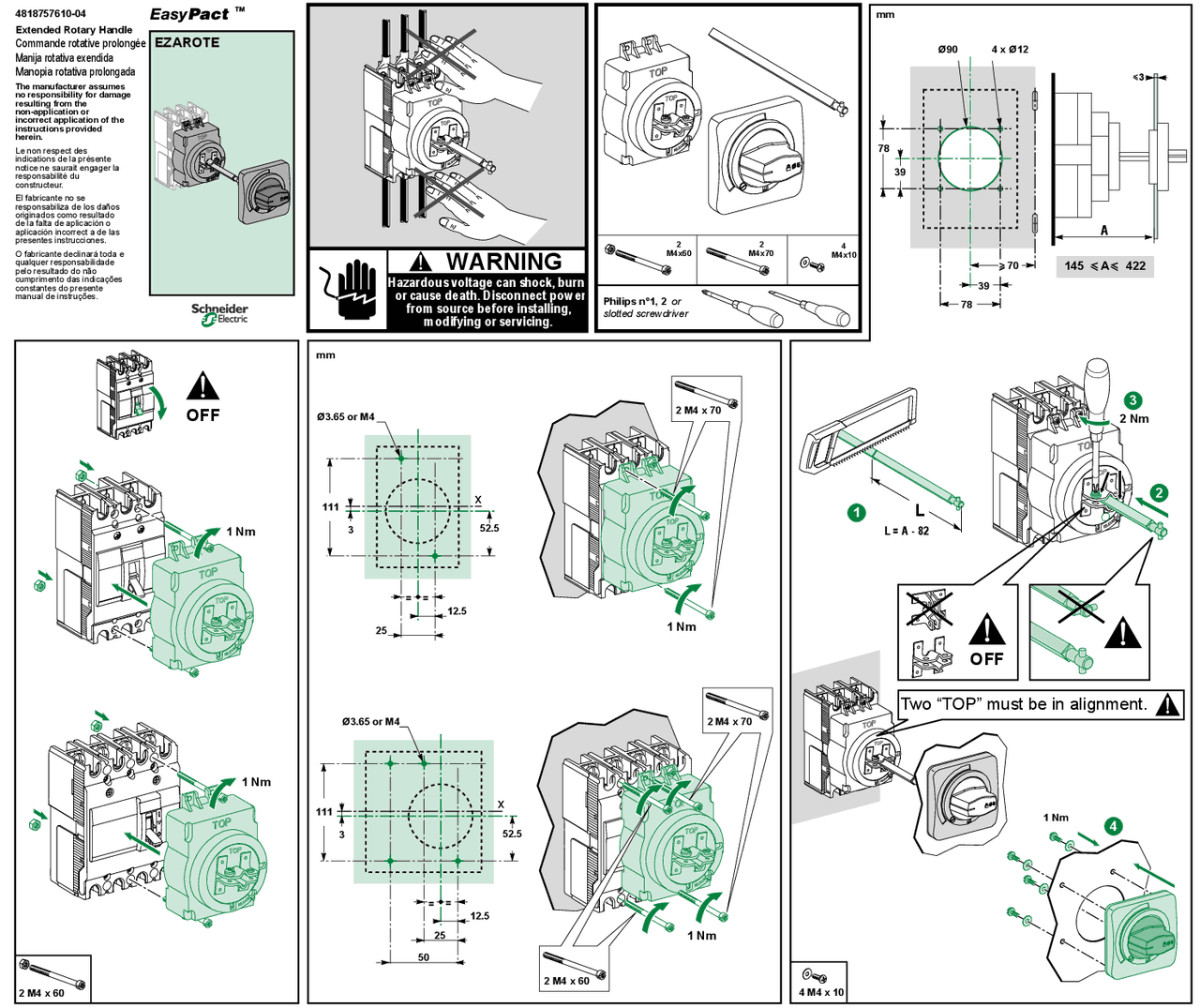

Extended Rotary Handle
Commande rotative prolongée
Manija rotativa exendida
Manopia rotativa
prolongada
The manufacturer assumes
no responsibility for damage
resulting from the
non-application or
incorrect application of the
instructions provided
herein.
Le non respect des
indications de la présente
notice ne saurait engager la
responsabilité du
constructeur.
El fabricante no se
responsabiliza de los daños
originados como resultado
de la falta de aplicación o
aplicación incorrect a de las
presentes instrucciones.
O fabricante declinará toda e
qualquer responsabilidade
pelo resultado do não
cumprimento das indicações
constantes do presente
manual de instruções.
EZAROTE
2 M4 x 60
mm
==
25
12.5
111
352.5
Ø3.65 or M4
X
==
25
12.5
111
352.5
Ø3.65 or M4
X
1 Nm
mm
78
39
Ø90 4 x Ø12
78
39
> 70 145 A 422
OFF
1 Nm
4
M4x10
2
M4x60
2
M4x70
4 M4 x 10
1 Nm
1 Nm
2 M4 x 70
2 M4 x 60
2 M4 x 70
2
3
2 Nm
A
L
1
L = A - 82
4
1 Nm
50
Two “TOP” must be in alignment.
OFF
