M106669#

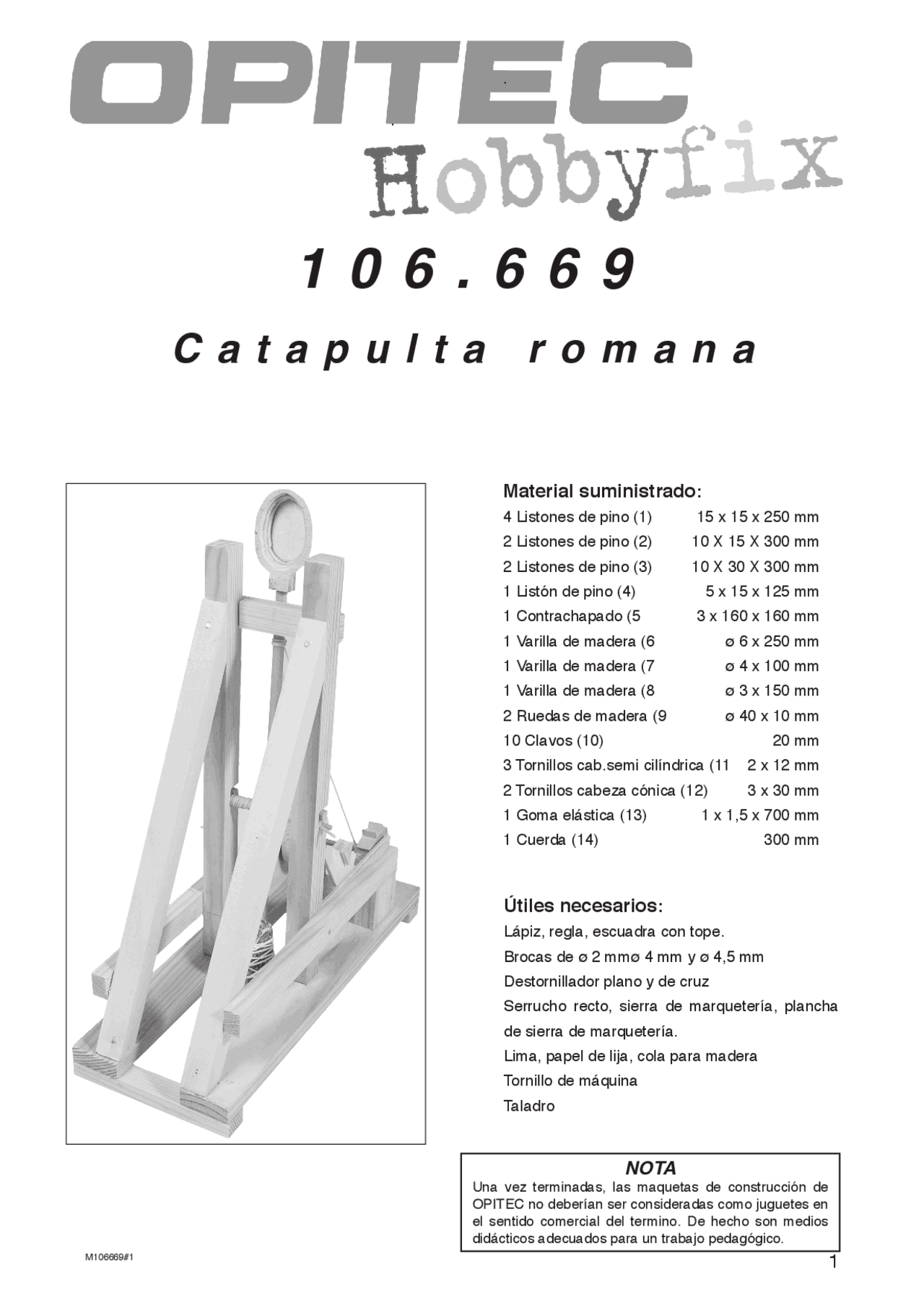

C a t a p u l t a r o m a n a
Material suministrado:
4 Listones de pino (1) 15 x 15 x 250 mm
2 Listones de pino (2) 10 X 15 X 300 mm
2 Listones de pino (3) 10 X 30 X 300 mm
1 Listón de pino (4) 5 x 15 x 125 mm
1 Contrachapado (5 3 x 160 x 160 mm
1 Varilla de madera (6 ø 6 x 250 mm
1 Varilla de madera (7 ø 4 x 100 mm
1 Varilla de madera (8 ø 3 x 150 mm
2 Ruedas de madera (9 ø 40 x 10 mm
10 Clavos (10) 20 mm
3 Tornillos cab.semi cilíndrica (11 2 x 12 mm
2 Tornillos cabeza cónica (12) 3 x 30 mm
1 Goma elástica (13) 1 x 1,5 x 700 mm
1 Cuerda (14) 300 mm
Útiles necesarios:
Lápiz, regla, escuadra con tope.
Brocas de ø 2 mmø 4 mm y ø 4,5 mm
Destornillador plano y de cruz
Serrucho recto, sierra de marquetería, plancha
de sierra de marquetería.
Lima, papel de lija, cola para madera
Tornillo de máquina
Taladro
NOTA
Una vez terminadas, las maquetas de construcción de
OPITEC no deberían ser consideradas como juguetes en
el sentido comercial del termino. De hecho son medios
didácticos adecuados para un trabajo pedagógico.
M106669#
- Recortar las barras longitudinales (3a) de 10 x 30 x 250 mm y los 2 soportes (3b) de 10 x 30 x 30 mm, como se indica
en la figura, a partir de los listones (3) de 10 x 30 x 300 mm. Hacer una perforación de ø 3 mm atravesando.
- A partir de los listones (2) de 10 x 15 x 300 mm, como se indica en la figura, recortar 2 piezas, travesaño transversal
(2a) de 10 x 15 x 100 mm y 2 piezas, viga longitudinal (2b) de 10 x 15 x 200 mm
.3. Como se muestra en la figura (1) 15 x 15 x 250 mm, hacer una perforación de 4 mm de ∆ y serrar las perforaciones
longitudinales.
- Siguiendo la plantilla de la página 7 achaflanar los extremos de dos listones (1) de 15 x 15 x 250 mm (1b).
Ø 3,
2a
2b
3a
3b
R 2,
R 2,
1a
1b
2x
2x
2x
2x
2x
2x
M106669#
- Recortar la varilla (8) de ø 3 x 150 mm a 80 mm de longitud. Pegar este trozo de varilla retrasado 120 mm y en
ángulo de 90° respecto a la varilla (6). Enrollar sólidamente con un trozo de cuerda (14) de unos 200 mm de lon-
gitud. Recubrir bien este montaje con cola y dejar secar.
NOTA: durante el secado, fijar las varillas con agujas para que se mantengan en la posición adecuada.
- Como contrapeso, fijar una piedra (no suministrada) en el extremo con unos 800 mm de cuerda (14). A cada
vuelta, empapar la cuerda de cola y dejarla secar bien.
- Para el tope, serrar un trozo de 70 mm (4a) y uno de 40 mm (4b) de longitud del listón (4) de 5 x 15 x 125 mm.
Como se indica en la figura hacer una perforación en la pieza (4a) de 2 mm de ø.
Pegar la pieza (4b) en el centro de la pieza (4a).
- Trasladar la plantilla para la rueda de paro (9a) a una rueda de madera (9) de ø 40 x 10 mm y serrar.
NOTA: Realizar esta etapa del trabajo con el mayor cuidado para poder disponer de una rueda dentada
de calidad para la parada.
100,
Ø 2,
Ø 30,
Ø 40,
4a
4a
9a
4b
4b
Plantilla E 1:
M106669#
- Montaje del dispositivo tensor y del tope:
Recortar la varilla (7) de ø 4 x100 mm a 80 mm de longitud.
Siguiendo la figura, pasar la rueda de parada (9a) y la rueda de madera (9b) por la varilla de forma que el eje
sobresalga unos 10 mm por cada lado.
- Pegar las dos vigas longitudinales, cada una con el montaje que le corresponde, a tope con los travesaños
transversales (2a). Al mismo tiempo pasar el eje (7) con las ruedas por los cojinetes de apoyo.
NOTA : El eje debe girar fácilmente
- Poner la pala en el brazo de la catapulta (sin encolar). Colocar el brazo en el rail de la columna de apoyo. Fijar
el tope (4a + b) con dos tornillos (11) 2 x 12 de forma que quede situado debajo de la pala (unos 30 mm retrasa-
do respecto a la arista superior).
- Fijar el gancho de parada con un tornillo (11) de forma que este gancho pueda coger adecuadamente la rueda
de parada y bloquearla.
NOTA: El gancho debe girar ligeramente
9b
9a
No pegar aún la rueda de paro ni la rueda de madera.
M106669#
Ø 4,
Ø 2,
A
5c
5d
5a
5c
B
C
D
Plantilla para el contrachapado
E 1:
Plantilla para el apoyo (1b)
E 1:
5b
1b
