Configuración e implementación de Redes, enrutamiento y modos de configuración utilizando el simulador packet tracert
Tipo: Apuntes
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
El estudiante aprenderá los comandos y configuraciones necesarias para la configuración del protocolo EIGRP.
(2) Cisco Router 2501 (2) V.35 Serial Cable (1) Rollover Cable (1) PC IBM o compatible Sistema operativo Windows o Linux.

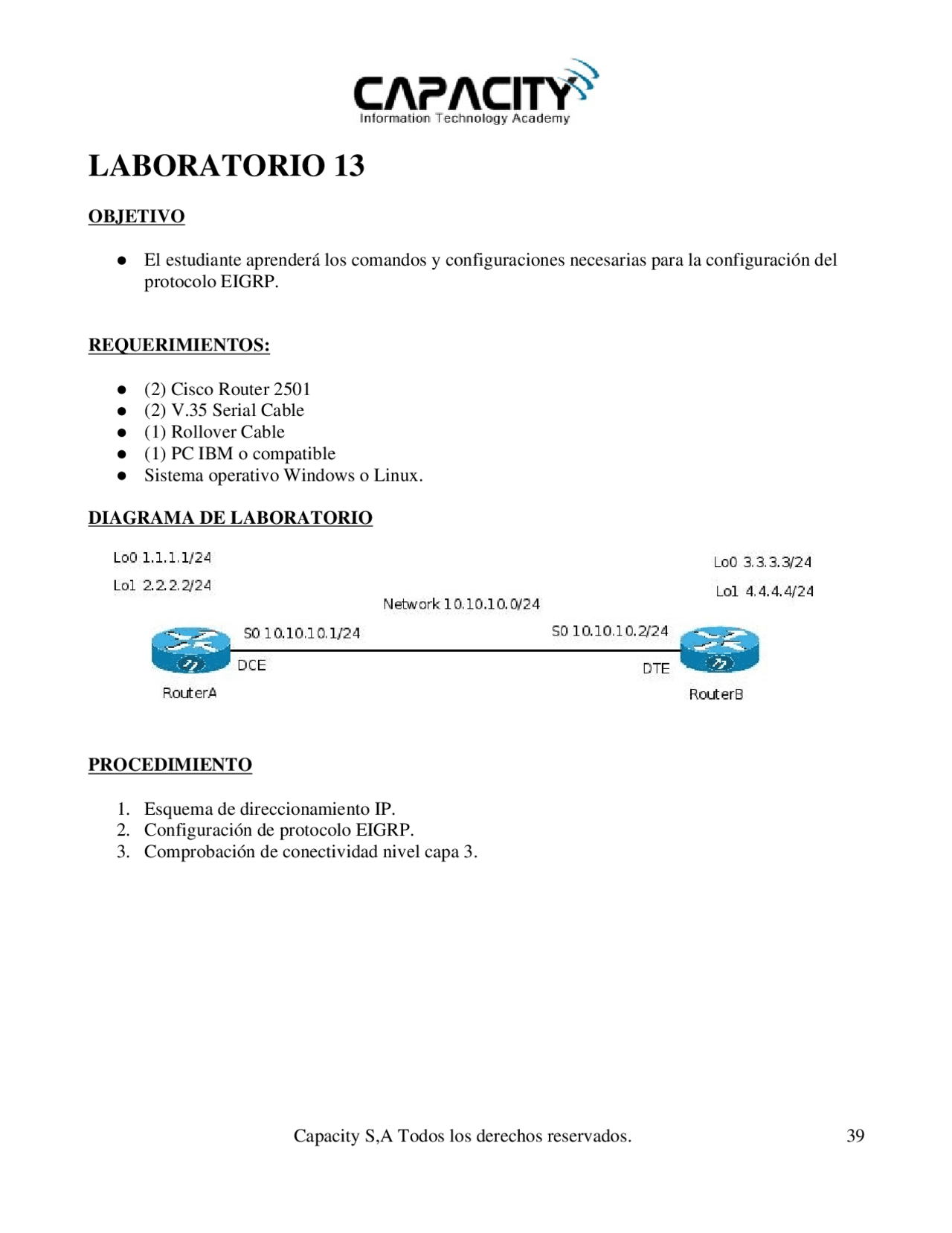

DIAGRAMA DE LABORATORIO
Pod Hostname F0/0 S0/0 S1/0 Lo0 IP Lop1 IP Pod A RouterA 10.10.10.1/24 1.1.1.1/24 2.2.2.2/ RouterB 10.10.10.2/24 3.3.3.3/24 4.4.4.4/
2) CONFIGURACION DE PROTOCOLO EIGRP
RouterA# configure terminal Entra al modo configuración global. RouterA(config)# router eigrp 64 Entra al modo configuración router. RouterA(config-router)# network 10.10.10.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento. RouterA(config-router)# network 1.1.1.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento. RouterA(config-router)# network 2.2.2.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento.
RouterB# configure terminal Entra al modo configuración global. RouterB(config)# router eigrp 64 Entra al modo configuración router. RouterB(config-router)# network 10.10.10.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento. RouterB(config-router)# network 3.3.3.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento. RouterB(config-router)# network 4.4.4.0 (^) Publicación de la red correspondiente en la tabla de enrutamiento.
3) COMPROBACION DE CONECTIVIDAD A NIVEL DE CAPA 3.
RouterA# ping 3.3.3.3 Comprobación de conectividad a nivel de Capa 3. RouterA# ping 4.4.4.4 (^) Comprobación de conectividad a nivel de Capa 3.
RouterB# ping 1.1.1.1 Comprobación de conectividad a nivel de Capa 3. RouterB# ping 2.2.2.2 Comprobación de conectividad a nivel de Capa 3.
Router# show ip route eigrp Muestra en pantalla la rutas EIGRP de la tabla de enrutamiento. Router# debug eigrp fsm Muestra en tiempo real información sobre la rutas feasible successor. Router# debug eigrp packet (^) Muestra en tiempo real información Router# debug eigrp neighbor Muestra en tiempo real información de neighbor router.
Router# debug ip eigrp notifications Muestra información notificación de eventos EIGRP.
