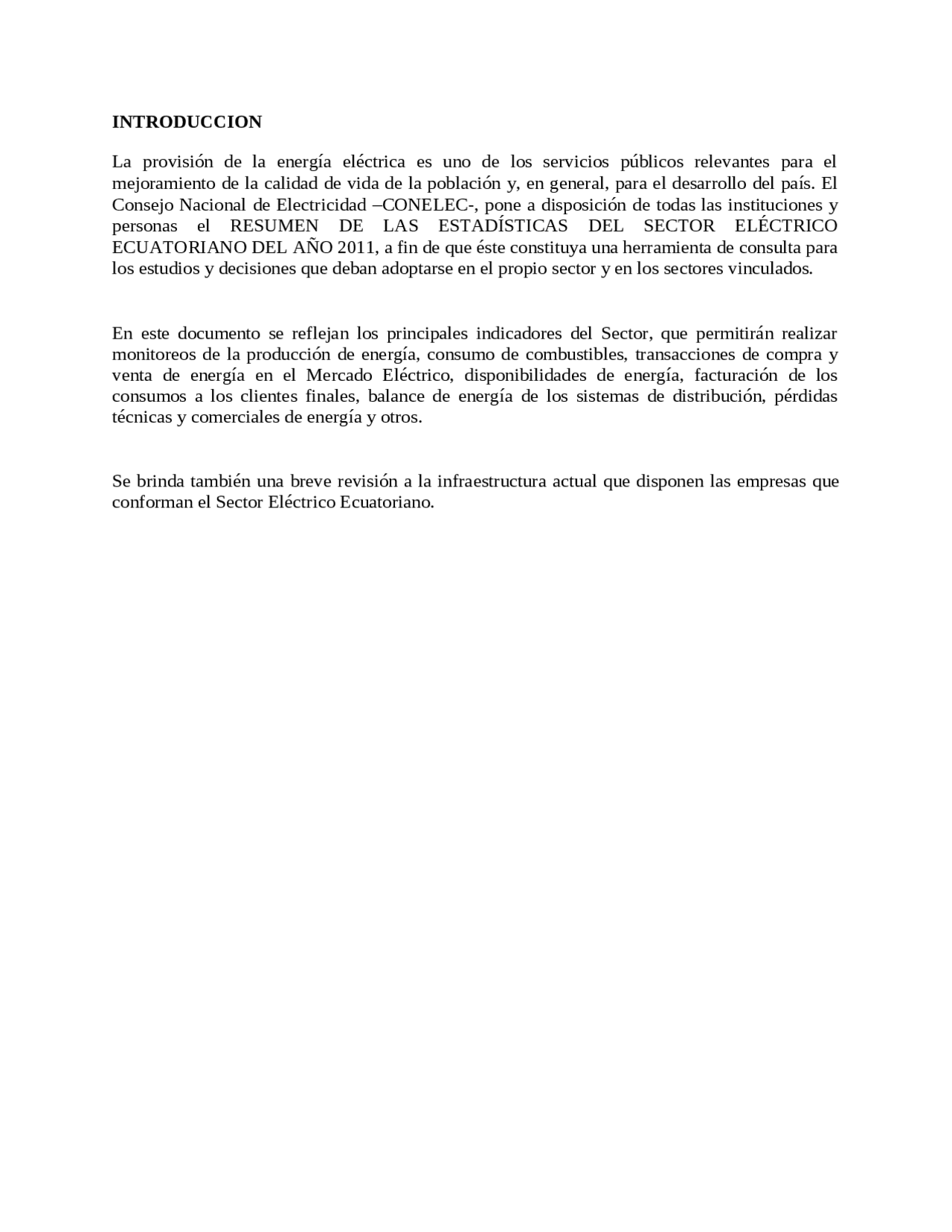

INTRODUCCION
La provisión de la energía eléctrica es uno de los servicios públicos relevantes para el mejoramiento de la calidad de vida de la población y, en general, para el desarrollo del país. El Consejo Nacional de Electricidad –CONELEC-, pone a disposición de todas las instituciones y personas el RESUMEN DE LAS ESTADÍSTICAS DEL SECTOR ELÉCTRICO ECUATORIANO DEL AÑO 2011, a fin de que éste constituya una herramienta de consulta para los estudios y decisiones que deban adoptarse en el propio sector y en los sectores vinculados. En este documento se reflejan los principales indicadores del Sector, que permitirán realizar monitoreos de la producción de energía, consumo de combustibles, transacciones de compra y venta de energía en el Mercado Eléctrico, disponibilidades de energía, facturación de los consumos a los clientes finales, balance de energía de los sistemas de distribución, pérdidas técnicas y comerciales de energía y otros. Se brinda también una breve revisión a la infraestructura actual que disponen las empresas que conforman el Sector Eléctrico Ecuatoriano.
RESUMEN
La Ley de Régimen del Sector Eléctrico, LRSE, de 10 de octubre de 1996, señala que el Consejo Nacional de Electricidad, CONELEC, debe proveerse de las herramientas para ejercer sus funciones de planificación para el desarrollo del sector, proveer información y ejercer todas las actividades de regulación y control definidas en esta Ley. En el año 2009, se han producido algunos cambios en la normativa jurídica y operativa de la Institución, que inciden en la planificación y ejecución de las actividades que cumple el CONELEC dentro de la política del sector eléctrico del país, las que a continuación mencionamos:
- El Mandato Constituyente N° 15 expedido el 23 de julio de 2008, publicado en el Registro Oficial N° 393 de 31 de julio de 2008, asigna al CONELEC, la responsabilidad de aprobar nuevos pliegos tarifarios para establecer la tarifa única que deben aplicar las empresas eléctricas de distribución, para cada tipo de consumo de energía eléctrica, para lo cual debe establecer los nuevos parámetros regulatorios específicos que se requieran, incluyendo el ajuste automático de los contratos de compra venta de energía vigentes.
- A partir del mes de marzo de 2009, se conformó La Corporación Nacional de Electricidad (CNEL) con plenos derechos y obligaciones para operar en el sector eléctrico nacional como empresa distribuidora de electricidad, asociando como gerencias regionales a las Empresas Eléctricas Esmeraldas S.A.; Regional Manabí S.A.; Santo Domingo S.A.; Regional Guayas-Los Ríos S.A.; Los Ríos C.A.; Milagro C.A.; Península de Santa Elena S.A.; El Oro S.A.; Bolívar S.A.; y, Regional Sucumbíos S.A.
- En este mismo sentido, CELEC, a partir del 19 de enero de 2009, se conformó por las siguientes empresas: Compañía de Generación Hidroeléctrica Paute S.A.; Compañía de Generación Hidroeléctrica Hidroagoyán S.A.; Compañía de Generación Termoeléctrica Guayas S.A.; Compañía de Generación Termoeléctrica Esmeraldas S.A.; Compañía de Generación Termoeléctrica Pichincha S.A.; y, Empresa de Transmisión de Electricidad – TRANSELECTRIC S.A.-. Desde enero de 2010, la CELEC pasó a ser la Empresa Pública Estratégica, Corporación Eléctrica del Ecuador CELEC EP y subrogó en todos los derechos y obligaciones de la CELEC S.A. e Hidronación S.A. A diciembre de 2010 CELEC EP estuvo conformada por siete unidades de negocio, tres de generación térmica, tres de generación hidráulica y una de transmisión.
TABLA: BALANCE DE ENERGÍA PARA SERVICIO PÚBLICO, PERÍODO 2002-
AÑO
Unidad 2002 2003
CONCEPTO
Energía generada e importada para servicio público GWh
Autoconsumos en generación para servicio público (1) GWh 234,00 238,09 215,22 270,93 300,91 307,
Energía entregada para servicio público GWh
Pérdidas en transmisión (2) GWh 394,20 389,28 458,31 430,95 426,61 485,
Energía disponible para servicio público GWh
Energía exportada a Colombia y Perú GWh n.a. 67,
% n.a. 0,55% 0,27% 0,12% 0,01% 0,25% 0,23% 0,12% 0,06% 0,06% Energía entregada a Grandes Consumidores en GWh 129,15 127,62 125,59 133,22 315,57 397,
Subtransmisión (3) %^ 1,11%^ 1,04%^ 0,96%^ 0,96%^ 2,13%^ 2,54%^ 1,60%^ 0,00%^ 0,00%^ 0,00% Energía disponible en sistemas de distribución GWh
Pérdidas totales de energía en sistemas de distribución GWh
Energía facturada a clientes finales (4) GWh
Demanda máxima en bornes de generación (solo Sistema GW 2,13 2,22 2,36 2,42 2,64 2,71 2,79 2,77 2,88 3, Nacional Interconectado S.N.I.) (5) Demanda máxima en subestaciones principales (solo Sistema Nacional GW 2,06 2,13 2,29 2,33 2,48 2,61 2,73 2,74 2,77 2, Interconectado S.N.I.) (5) (1) Es la energía utilizada por las empresas generadoras, autogeneradoras y distribuidoras con generación, para los procesos de generación de energía eléctrica que estará disponible para el Servicio Público. (2) Considera todo el transporte de energía a nivel nacional. Incluye aquella que no es transportada por el Sistema Nacional de Transmisión (S.N.T.). (3) A Holcim Guayaquil se le entregó energía en el período sep/05 - ago/08 y a Interagua en el período dic/01 - agos/08. (4) Incluye clientes Regulados y No Regulados, excepto la energía exportada a Colombia y la entregada a los grandes consumidores en subtransmisión (Holcim Guayaquil> sep/05 - ago/08 e Interagua -> dic/01 - ago/08). (5) Para el año 2011, la demanda máxima en bornes de generación del S.N.I.,se produjo el 16 de diciembre, a las 19:00. n.d.-> no disponible n.a.-> no aplica. TABLA. No. 1. 3: BALANCE NACIONAL DE ENERGÍA DEL SISTEMA ELÉCTRICO ECUATORIANO
3. Producción Total de Energía e Importaciones
GW
h % Hidráulica
Energía Renovable Eólica 3,34 0,02% Fotovoltaica 0,06 0,00% Térmica Turbovapor (1) 278,20 1,27% Total Energía Renovable
Térmica MCI
No Renovable Térmica Turbogas
Térmica Turbovapor
Total No Renovable
Total Producción Nacional
Interconexió n Importación
Total Producción Nacional + Importación
4. Energía Entregada para Servicio Público
GW
h % Hidráulica
Energía Eólica 3,34 0,02%
Renovable Solar 0,06 0,00% Térmica Turbovapor (1) 147,27 0,79% Total Energía Renovable
Térmica MCI
No Renovable Térmica Turbogas
Térmica Turbovapor
Total No Renovable
Total Producción Nacional
Interconexió n Importación
Total Energía Entregada para Servicio Público
5. Energía Disponible para Servicio Público
GW
h % Pérdidas en Transmisión 715,60 3,84% Total Energía Disponible para Servicio Público
Energía Exportada Perú 6,17 0,03% Energía Exportada Colombia 8,22 0,04% Total Energía Disponible en los Sistemas de Distribución
6. Consumos de Energía para Servicio Público
GW
h % Residencial
Consumo de Energía Comercial
Industrial
a Nivel Nacional
respecto al 2010, presentadas en las cuencas que alimentan las principales centrales hidroeléctricas, y al ingreso de nueva generación en el parque eléctrico nacional. 1.2 Generación de energía eléctrica 1.2.1 Potencia nominal y efectiva de las centrales de generación a nivel nacional En el contexto de ubicación de las centrales de generación eléctrica en el país, constan aquellas que están directamente relacionadas con el S.N.I. y aquellas que se encuentran aisladas o no incorporadas al mismo. En las FIG.2 y FIG.1 se representan las potencias y porcentajes de participación de las centrales de generación dentro de estos dos Sistemas para el año 2011. Es importante anotar que en estos valores no se incluye lo correspondiente a las Interconexiones eléctricas internacionales, por lo que los totales tendrán una diferencia significativa con las estadísticas de los años anteriores. Adicionalmente, también existe diferencia por la salida y/o ingreso de generación, entre las más importantes cabe destacar: la contratación de 130 MW térmicos con la empresa Energy International, instalados en Quevedo y 75 MW térmicos con la empresa APR Energy LLC, instalados en Santa Elena, la Corporación del Ecuador CELEC EP encarga a la Unidad de Negocio TERMOPICHINCHA el suministro de combustible para la operación de la Central Termoeléctrica Santa Elena I; además se debe señalar el ingreso de la Central Hidroeléctrica Mazar con 183,7 MW. De esta forma lo representado gráficamente corresponde a la potencia que estuvo disponible en el Ecuador durante el año 2011 en cada uno de los sistemas indicados FIG. No 1: POTENCIA NOMINAL POR SISTEMA (MW)
FIG. No. 2: POTENCIA EFECTIVA POR SISTEMA (MW) Con respecto al año 2010, las Interconexiones eléctricas con Colombia y Perú no tuvieron variación tanto de la potencia nominal, como de la efectiva; en conjunto el total de las Interconexiones fue 650,00 MW y 635,00 MW, respectivamente. TABLA: POTENCIA DE LA INTERCONEXIONES ELÉCTRICAS Procedencia País Potencia Nominal Potencia Efectiva (MW) (%) (MW) (%) Interconexión Colombia 540,00 83,08 525,00 82, Perú 110,00 16,92 110,00 17, Total general 650,00^ 100,00^ 635,00^ 100, En la TABLA , se da otra clasificación de la energía eléctrica, la cual está basada en su fuente de procedencia o de obtención. Tal es así que, como Energía Renovable, el Ecuador cuenta con 2.338,15 MW de potencia instalada y 2.303,01 MW de efectiva, considerando como renovable, la potencia de aquellas centrales térmicas que pertenecen a los ingenios azucareros que utilizan el bagazo de caña como combustible. Además, en la misma tabla, se observa que el 55,31 % corresponde a la Energía No Renovable, es decir, que la dependencia de los derivados y productos del petróleo aún es significativa en el Ecuador.
TABLA: POTENCIA POR TIPO DE SERVICIO Y TIPO DE EMPRESA
Servicio Público Servicio No Público Tot al Tipo de Empresa Potencia Potencia Potencia Potencia Potencia Potenc ia Nominal Efectiva Nominal Efectiva Nominal Efectiv a (MW) (MW) (MW) (MW) (MW) (MW) Generadora 3 802,11 3 662,80 7,96 7,83 3 810,07 3 670, Distribuidora 503,52 455,16 - - 503,52 455, Autogenerad ora 136,75 123,47 781,53 588,88 941,84 712, Total 4 442,39 4 241,43 789,49 596,71 5 231,88 4 838, Producción e importación de energía y consumo de combustibles En el año 2011 la producción e importación de energía fue de 21.838,73 GWh, de los cuales el 87,34 % corresponde a la energía del S.N.I., es decir 19.073,50 GWh, en la que se incluye la importación desde Colombia y Perú. En la TABLA se puede ver el aporte de energía bruta de cada tipo de empresa y tipo de central. La energía producida por las Autogeneradoras, corresponde a la generada por las empresas petroleras para sus procesos extractivos o complementarios.
TABLA: PRODUCCIÓN DE ENERGÍA POR SISTEMA, TIPO DE EMPRESA Y
TIPO DE CENTRAL
Sistema Tipo de Empresa Tipo de Central Energía Bruta (GWh) Generadora Hidráulica 9.905, Térmica 5.779, Distribuidora Hidráulica 706, S.N.I. Térmica 507, Biomasa 278, Autogeneradora Hidráulica^ 505, Térmica 96, Interconexión Interconexión 1.294, Total S.N.I. 19.073, Generadora Eólica 3, Térmica 106, No Incorporado Hidráulica 16, Distribuidora Solar^ 0, Térmica 78, Autogeneradora Térmica 2.560, Total No Incorporado 2.765, Total 21.838,
Adicionalmente se advierte el aumento de la energía importada durante los tres primeros y los tres últimos meses del año, lo que ocurrió con el objeto de reemplazar energía térmica y por ende disminuir el consumo de combustibles. TABLA. No. 1. 9: OFERTA TOTAL MENSUAL DE ENERGÍA POR TIPO DE EMPRESA Y TIPO DE CENTRAL (GWH) Mes Genera dora Distribuidora Autogenerad ora Intercone xión Total Hidráu lica Eóli ca Térm ica Hidráu lica Térmi ca Sola r Hidráu lica Térmi ca Intercone xión genera l Ene 695,36 0,17 522,11 66,32 68,70 - 47,29 223,28 179,
Feb 696,40 0,06 485,23 58,89 54,05 - 43,55 200,49 126,
Mar 560,67 0,07 657,36 65,35 66,58 0,01 45,98 223,55 257,
Abr 828,54 0,01 516,04 67,17 45,31 0,01 46,04 211,50 97,
May
Jun
Jul
Ago 837,02 0,44 507,37 54,27 69,43 0,01 41,21 278,96 29,
Sep 929,23 0,36 390,76 47,23 45,34 0,01 36,69 274,25 77,
Oct 723,11 0,36 563,28 54,94 54,59 0,01 37,00 283,59 122,
Nov 577,40 0,37 618,85 47,20 60,78 0,01 34,92 272,71 186,
Dic 904,84 0,23 474,63 63,94 43,85 0,01 37,28 255,41 132,
Total
Sistema Nacional de Transmisión El Sistema Nacional de Transmisión (S.N.T.) está administrado por la Corporación Eléctrica del Ecuador (CELEC), a través de su Unidad de Negocio, Transelectric (CELEC-Transelectric). Según los datos reportados por el CENACE, durante el año 2011 las subestaciones que forman parte del S.N.T. recibieron 16.462,55 GWh de energía y entregaron 15.809,23 GWh. El total de la pérdidas fue 624,18 GWh, es decir el 3,79 %. El total de la facturación efectuada por CELEC-Transelectric fue USD 53,40 millones. De acuerdo al sistema de enfriamiento de los transformadores, la capacidad de las subestaciones del S.N.T., incluida la capacidad de reserva, es la siguiente:
- Enfriamiento natural de aire (OA):
MVA
- Enfriamiento por aire forzado (FA):
MVA
Enfriamiento por aire y aceite forzado (FOA):
MVA
Se tiene un total de 37 subestaciones: 14 funcionan a 230 kV (incluida una de seccionamiento: Zhoray); 21 a 138 kV (dos de seccionamiento: Pucará, San Idelfonso); y, 2 subestaciones móviles. Las líneas de transmisión que conforman el S.N.T. tienen una longitud total de 3.654,56 km. De los cuales: 1.901,06 km corresponden a líneas con nivel de voltaje 138 kV; y, 1.753,50 km a líneas de 230 kV.
E.E. Sur 8.933 5,43 1,79 8, Eléctrica de Guayaquil 33.528 5,58 25,66 7, Total Empresas Eléctricas 125.272^ 4,65^ 57,72^ 0, TOTAL NACIONAL 237.545^ 5,67^ 93,52^ 0, El 30% de las distribuidoras del país (6), presentaron un crecimiento de clientes finales menor al 4%, estas son las Regionales de CNEL: Bolívar y Santa Elena y de la empresas eléctrica tenemos. Ambato, Azogues, Centro Sur. El 25% de las distribuidoras del país (5) presentaron un crecimiento de clientes finales mayor al 7%, estas son: CNEL-Esmeraldas, CNEL-Guayas Los Ríos, CNEL-Los Ríos, CNEL Manabí y CNEL-Sucumbíos. El 45% de las distribuidoras del país (9) presentaron un crecimiento de clientes entre el 4% y 7%. El crecimiento de la demanda de energía a nivel nacional en el 2011 se ubicó en 7.14%, esto es, 93.52 GWh por encima del 2010; el sector residencial tuvo un crecimiento de 3,73%, (16,90 GWh); el comercial 12,51% (32,50 GWh); el industrial 6,69% (7.60 GWh); en alumbrado público 4,63% (3,4 GWh) y otros 17,95% (19,91 GWh), todo respecto al
