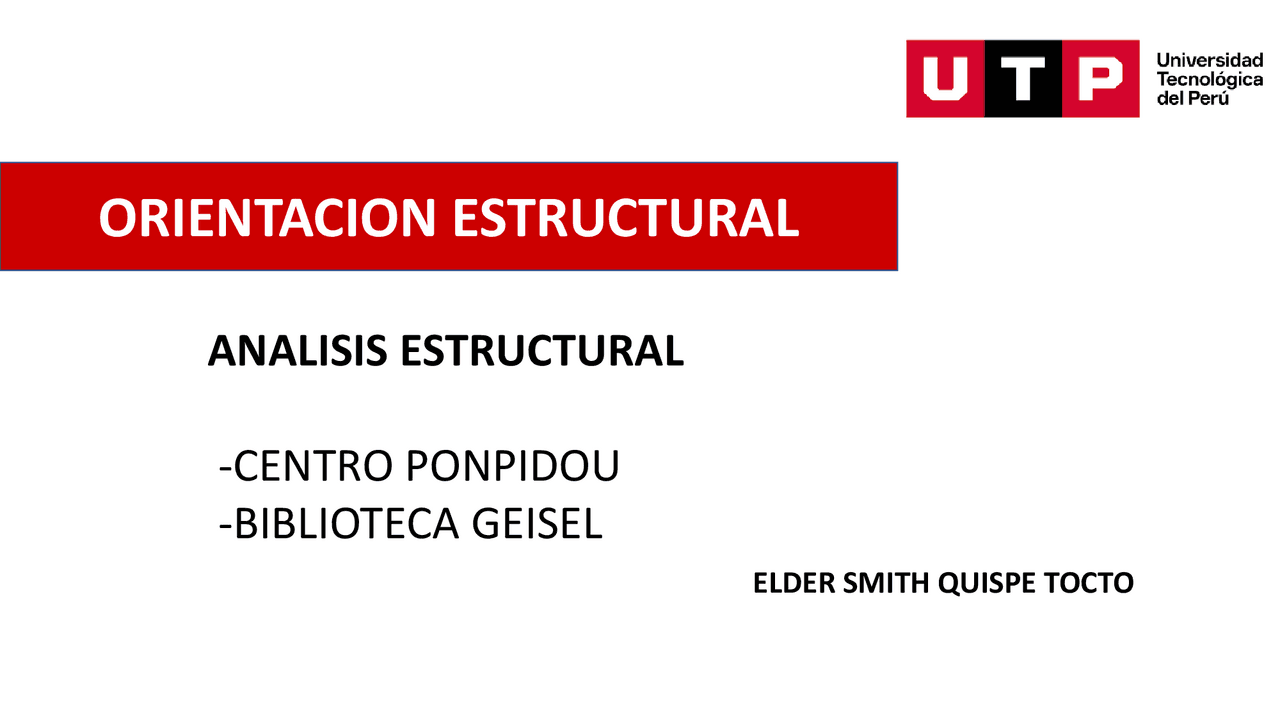

ANALISIS ESTRUCTURAL
- CENTRO PONPIDOU
- BIBLIOTECA GEISEL
ELDER SMITH QUISPE TOCTO
ORIENTACION ESTRUCTURAL
EDIFICIO
POMPIDOU
SISTEMA CONSTRUCTIVO
La estructura se utilizada conseguir un espacio interior lo más flexible posible, por ello se recogen todos los elementos estructurales verticales como parte de la fachada del edificio, despejando el espacio interior de cualquier limitación geométrica, generada por la aparición de pilares o muros de carga, que pudiera condicionar dicho espacio.
VIGA GERBER
Dicha tipología es la viga Gerber, que consiste en dividir una viga continua mediante articulaciones para conseguir que pase de ser hiperestática a isostática. FUERZA DE COMPRESION FUERZA CONTACTO (TENSION)
VIGA WARREN
La viga Warren es una cercha de grandes luces, en este proyecto cubre una distancia entre apoyos de 44,8 m. La cercha formada por perfiles tubulares tiene un canto de 2,5 m.
DETALLE CONSTRUCTIVO DE LA CERCHA
DIAGRAMA DE
FUERZAS
SISTEMA
CONSTRUCTIVO AANALISIS DE FUERZAS APLICADAS
EL CAMINO DE LA FUERZA- SISTEMAS ESTRUCTURALES - FORMA ACTIVA
Sistema de Tracción Sistema de Compresión Fuerza de Contacto
FLUJOS DE CARGA Los pilares situados en el exterior del edificio contienen agua en su interior, como sistema pasivo de protección contra incendios.
FACHADA OESTE
En el sistema la rotación del garbette generada por las cargas del viga reticulada, es anulada por la acción de los tensores, esto se debe a quela infraestructura se equilibra por las tenciones la cual debe ser constante
BIBLIOTECA
GEISEL
BIBLIOTECA GEISEL- ANALISIS ESTRUCTURAL
UBICACIÓN: Universidad de California San Diego, Estados Unidos MOVIMIENTO: Brutalista ARQUITECTOS: William L. Pereira & Associates Es un edificio icono del movimiento brutalista en la actualidad, inicialmente proyectado para ser construido a base de acero y vidrio pero debido al alza de precios en el año 1970 se opto por la construcción de hormigón armado y vidrio logrando así una composición en el diseño mas escultórica.
CARGAS VERTICALES
FLUJO DE FUERZAS
FLUJO DE FUERZAS EN LA
COLUMNA
Sistema de cargas verticales y por compresión en sistema de fuerzas Carga de compresión Carga continua Carga Vertical muerta Carga viva – Principio de transmitividad
CARGA LATERAL
POST- TENSADO
El sistema post tensado ayuda ya que las cargas por naturaleza revocan al exterior, por tan los rayos exteriores se llaman post tensados y ayudan a distribuir la carga superiores Carga viva Carga muerta
