ciencia de los materiales, Resúmenes de Ciencia de materiales

¡Descarga ciencia de los materiales y más Resúmenes en PDF de Ciencia de materiales solo en Docsity!

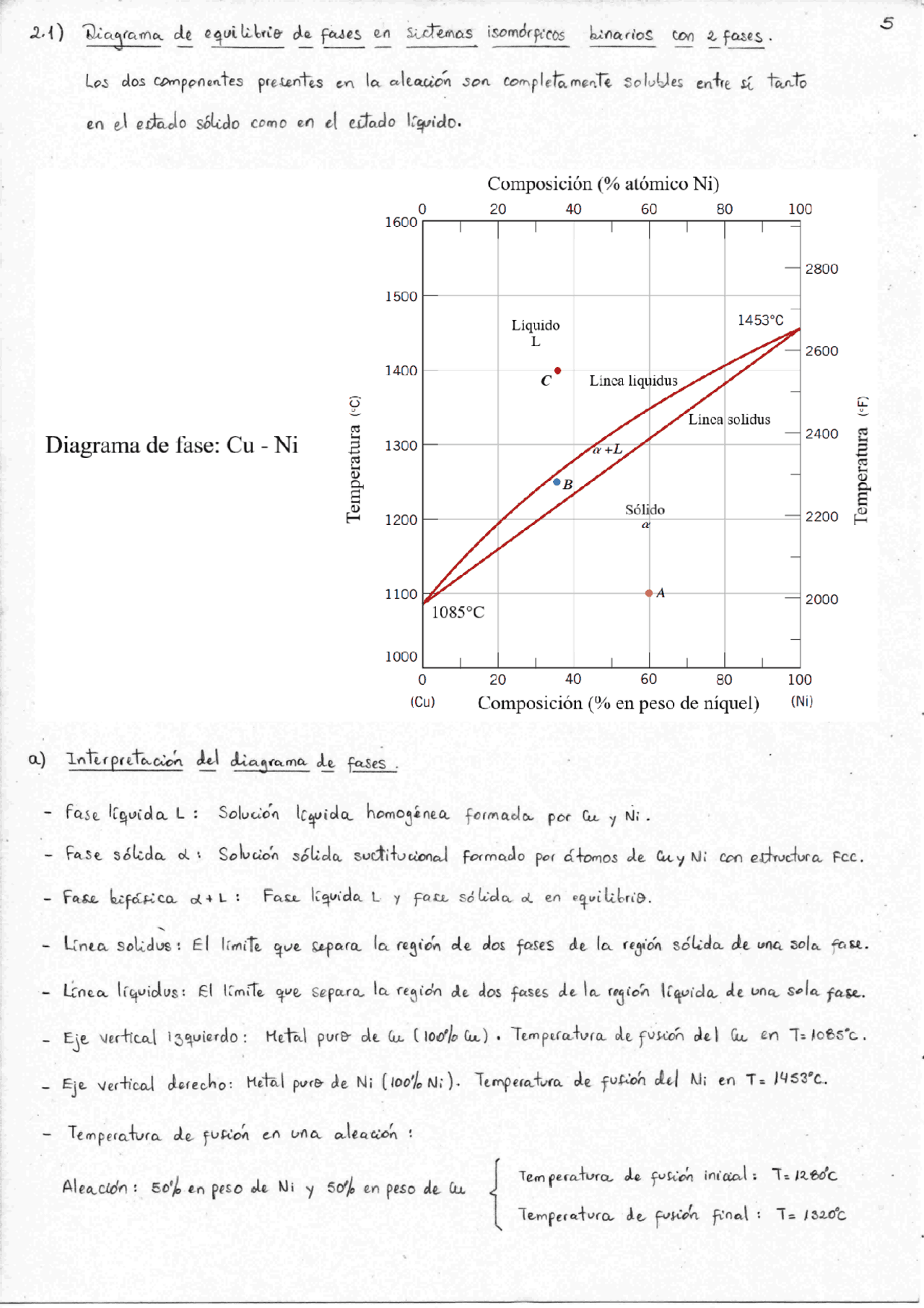

24) Draqrama de equilibrio de fases en sitemas isomórpicos hinarios ton 2 fases . Los dos componentes presentes en la aleagon son completamente solulles entre sí tanto en el edado sólido como en el estado Iigido. Composición (% atómico Ni) 0 20 40 60 80 100 1600 T T T T TA — 2800 1500 — Liquido 1453%C L 2600 1400 Cc . Linca liquidus al 2 E > Linca solidus - . - . 2400 E Diagrama de fase: Cu - Ni E 1300 - E E 2 - 5 5 z 2 120- = 220 E 1100 ¡4 = 2000 10857C 1000 toy too) 0 20 40 60 80 100 (Cu) Composición (% en peso de níquel) (NI a) Intirprctación del diagrama de fases . = fase lguida L: Solución ligpida homogénea formado por la y Ni. ¡Fase sélido 4 Soloción sólido suctituaonal formado por Ahomos de Cuy Ni con erfrwctura Fec. - Fase bofárico dr: Fase liquida L y far sólida al en equilibrio. - Línea solidos: El límile que separa lo región de dos fases de lo región sólido de una solo fase. - Línea líguidlus : El límite que Separa. la región de dos fases de la región líquida. de vna sela fase. Eje vertical i3quierdo: Metal puro de (uu Ctoot)b (a) » Temperatura de fuscón del Gu en T=lobs'c. Eje vertical derecho: Hetal puro de Ni (00% n:). Temperatura de fufion del Mi en Ta J4s2%c. - Temperatura de fution en una aleadon ! + uscón intuol; T= 12:60 Aleación: 50h en peso de Ni y sob en peso de Uu a DADA Temperatura de forión final : Ta J320%
