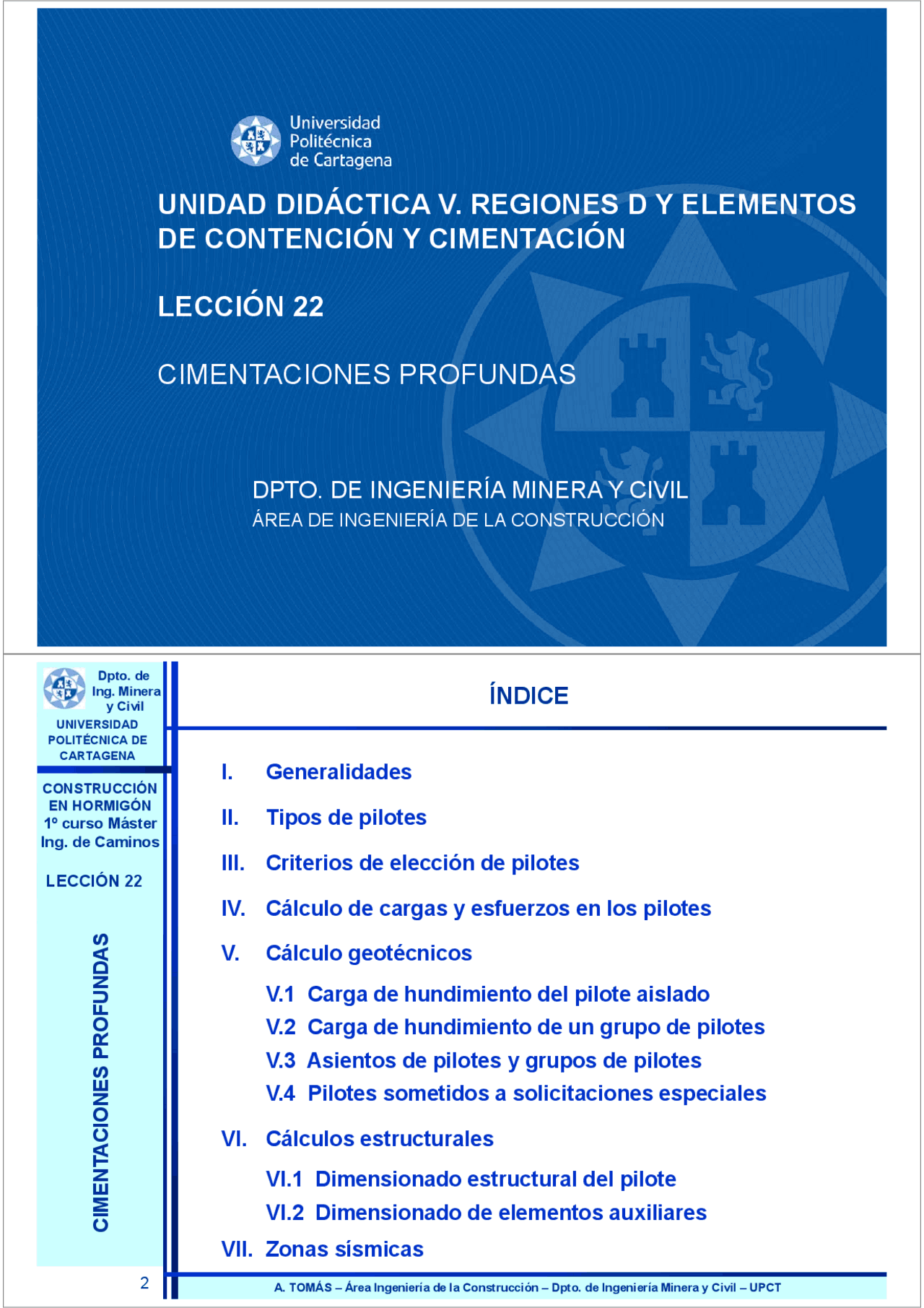

DPTO. DE INGENIERÍA MINERA Y CIVIL
ÁREA DE INGENIERÍA DE LA CONSTRUCCIÓN
UNIDAD DIDÁCTICA V. REGIONES D Y ELEMENTOS
DE CONTENCIÓN Y CIMENTACIÓN
LECCIÓN 22
CIMENTACIONES PROFUNDAS
LECCIÓN 22
CIMENTACIONES PROFUNDAS
2
UNIVERSIDAD
POLITÉCNICA DE
CARTAGENA
Dpto. de
Ing. Minera
y Civil
A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT
CONSTRUCCIÓN
EN HORMIGÓN
1º curso Máster
Ing. de Caminos
ÍNDICE
I. Generalidades
II. Tipos de pilotes
III. Criterios de elección de pilotes
V. Cálculo geotécnicos
V.1 Carga de hundimiento del pilote aislado
V.2 Carga de hundimiento de un grupo de pilotes
V.3 Asientos de pilotes y grupos de pilotes
V.4 Pilotes sometidos a solicitaciones especiales
VI. Cálculos estructurales
VI.1 Dimensionado estructural del pilote
VI.2 Dimensionado de elementos auxiliares
IV. Cálculo de cargas y esfuerzos en los pilotes
VII. Zonas sísmicas
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20

Vista previa parcial del texto

¡Descarga Cimentaciones Profundas: Pilotes y Encepados - Ingeniería de Caminos y más Apuntes en PDF de Mecánica de suelos solo en Docsity!

DPTO. DE INGENIERÍA MINERA Y CIVIL

ÁREA DE INGENIERÍA DE LA CONSTRUCCIÓN

UNIDAD DIDÁCTICA V. REGIONES D Y ELEMENTOS DE CONTENCIÓN Y CIMENTACIÓN

LECCIÓN 22

CIMENTACIONES PROFUNDAS

LECCIÓN 22

CIMENTACIONES PROFUNDAS

2

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ÍNDICE

I. Generalidades II. Tipos de pilotes III. Criterios de elección de pilotes

V. Cálculo geotécnicos V.1 Carga de hundimiento del pilote aislado V.2 Carga de hundimiento de un grupo de pilotes V.3 Asientos de pilotes y grupos de pilotes V.4 Pilotes sometidos a solicitaciones especiales VI. Cálculos estructurales VI.1 Dimensionado estructural del pilote VI.2 Dimensionado de elementos auxiliares

IV. Cálculo de cargas y esfuerzos en los pilotes

VII. Zonas sísmicas

LECCIÓN 22

CIMENTACIONES PROFUNDAS

3

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

GENERALIDADES

DEFINICIÓN

¿CUÁNDO SE EMPLEAN?

  • El terreno resistente está a > 5-6 m de profundidad
  • Se quiere reducir o limitar los asientos del edificio
  • Existe agua en el terreno
  • Cargas muy fuertes y concentradas (ej. torres sobre pocos pilares)
  • Se quiere evitar la incidencia sobre cimentaciones adyacentes

PILOTAJE

Es una cimentación ... ... constituida por una zapata o ENCEPADO que se apoya sobre un grupo de columnas o PILOTES ... ... que se introducen profundamente en el terreno para transmitir su carga al mismo. Micropilotes si   30 cm, Pilotes si  > 30 cm (y hasta 2 m aprox.)

LECCIÓN 22

CIMENTACIONES PROFUNDAS

4

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

GENERALIDADES

GUÍA PLANIFICACIÓN ESTUDIOS GEOTÉCNICOS REG. MURCIA

  • Zona V (Arcillas blandas y fangos): “ La capacidad portante de estos suelos resulta baja a muy baja, siendo necesario recurrir, en general, a la ejecución de losas de cimentación, en estructuras de poca carga o con excavación de sótanos, o cimentaciones profundas mediante pilotes que transmitan la carga a estratos o niveles profundos resistentes, en estructuras de mayores cargas. ”  S. Totana, S. Alhama, Alcantarilla-Murcia-Santomera-Beniel, Salinas S. Pedro Pinatar, Los Alcázares, Los Urrutias, E. Islas Menores, SE. Los Belones, W. Escombreras, W. Cartagena, W. Pto. Mazarrón.
  • Zona VI (Arenas litorales): “La capacidad portante será baja. Las estructuras de hasta tres plantas podrán cimentarse, en algunos casos, mediante cimentación superficial (zapatas). En general, en las estructuras de más de tres plantas deberá recurrirse a la ejecución de losa de cimentación (cargas moderadas) o cimentación profunda mediante pilotaje (cargas elevadas).”  Lo Pagán-La Ribera, S. Los Alcázares, Los Urrutias, Islas Menores, SE. Los Belones, La Manga, Pto. Mazarrón, Bolnuevo.

LECCIÓN 22

CIMENTACIONES PROFUNDAS

7

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

TIPOS DE PILOTES

HINCADOS PREFABRICADOS

PILOTES • •^ Hincados prefabricados (de desplazamiento)Ejecutados “in situ” (de desplazamiento o de extracción)

  • De hormigón armado o pretensado
  • Deben ir fuertemente armados para resistir los esfuerzos durante el transporte, izado e hinca
  • La hinca se hace por golpeo, por vibración o presión
  • Efectos de la hinca: Perturbaciones ambientales (vibraciones, ruidos), incremento de presiones en arcillas, densificación en arenas sueltas, reblandecimiento en densas, etc.

Pilotes de hormigón armado Pilote de hormigónpretensado Fuente: Rodríguez et al , 1982

LECCIÓN 22

CIMENTACIONES PROFUNDAS

8

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

TIPOS DE PILOTES

EJECUTADOS “IN SITU”

• PILOTES DE DESPLAZAMIENTO

CPI-2  Con azuche (punta metálica o de h.a.) CPI-3  Con tapón de gravas

  • PILOTES DE EXTRACCIÓN PERFORADOS CPI-4  Con entubación recuperable CPI-5  Con camisa (entubación) perdida CPI-6  Sin entubación y con lodos tixotrópicos
  • PILOTES DE EXTRACCIÓN BARRENADOS CPI-7  Sin entubación CPI-8  Hormigonando por el tubo central de la barrena

CLASIFICACIÓN NTE – CPI (Cimentaciones Pilotes In situ)

LECCIÓN 22

CIMENTACIONES PROFUNDAS

9

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ÍNDICE

I. Generalidades II. Tipos de pilotes III. Criterios de elección de pilotes

V. Cálculo geotécnicos V.1 Carga de hundimiento del pilote aislado V.2 Carga de hundimiento de un grupo de pilotes V.3 Asientos de pilotes y grupos de pilotes V.4 Pilotes sometidos a solicitaciones especiales VI. Cálculos estructurales VI.1 Dimensionado estructural del pilote VI.2 Dimensionado de elementos auxiliares

IV. Cálculo de cargas y esfuerzos en los pilotes

VII. Zonas sísmicas

LECCIÓN 22

CIMENTACIONES PROFUNDAS

10

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ELECCIÓN DEL PILOTAJE IN SITU (NTE – CPI)

LECCIÓN 22

CIMENTACIONES PROFUNDAS

13

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ELECCIÓN DEL PILOTAJE IN SITU (NTE – CPI)

EJEMPLO. RESULTADOS CPI-2 = 4 – 1,5 + 0,5 – 1,0 = 2, CPI-3 = 4 – 1,0 + 0,5 – 1,0 = 2, CPI-4 = 2 – 1,5 + 1,0 + 2,0 = 3, CPI-5 = 3 + 0,5 + 1,0 + 1,0 = 5, CPI-6 = 2 - 1,5 + 0,5 + 0,5 = 1, CPI-7 = 2 - 2,0 + 0,0 + 0,5 = 0, CPI-8 = 3 - 1,5 + 0,5 + 1,0 = 3, Pilotaje recomendable:

  1. CPI-5 (Pilotes de extracción con camisa perdida)
  2. CPI-4 (Pilotes de extracción con entubación recuperable)
  3. CPI-8 (Pilotes barrenados. Hormigonado por tubo central de barrena)

LECCIÓN 22

CIMENTACIONES PROFUNDAS

14

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ÍNDICE

I. Generalidades II. Tipos de pilotes III. Criterios de elección de pilotes

V. Cálculo geotécnicos V.1 Carga de hundimiento del pilote aislado V.2 Carga de hundimiento de un grupo de pilotes V.3 Asientos de pilotes y grupos de pilotes V.4 Pilotes sometidos a solicitaciones especiales VI. Cálculos estructurales VI.1 Dimensionado estructural del pilote VI.2 Dimensionado de elementos auxiliares

IV. Cálculo de cargas y esfuerzos en los pilotes

VII. Zonas sísmicas

LECCIÓN 22

CIMENTACIONES PROFUNDAS

15

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

CÁLCULO DEL PILOTAJE

1º) CÁLCULO DE CARGAS Y ESFUERZOS EN LOS ELEMENTOS DE LA CIMENTACIÓN

3º) CÁLCULOS ESTRUCTURALES

  • Dimensionamiento estructural del pilote
  • Dimensionamiento de los elementos auxiliares (encepados, vigas riostras, etc.)

2º) CÁLCULOS GEOTÉCNICOS

  • Carga de hundimiento del pilote aislado
  • Carga de hundimiento de un grupo de pilotes
  • Asientos de pilotes y grupos de pilotes
  • Pilotes sometidos a solicitaciones especiales

LECCIÓN 22

CIMENTACIONES PROFUNDAS

16

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

CÁLCULOS GEOTÉCNICOS (carga admisible y asiento)

  • Acciones transmitidas por el encepado (acciones de la estructura, peso del terreno sobre el encepado y peso propio del encepado).
  • Peso propio del pilote.
  • Rozamiento negativo, en su caso.

Se combinan las siguientes acciones SIN MAYORAR:

CÁLCULOS ESTRUCTURALES (comprobación ELU)

  • Acciones transmitidas por el encepado (acciones de la estructura, peso del terreno sobre el encepado y peso propio del encepado):
    • Axiles (esfuerzos o cargas principales)
    • Cortantes y Momentos (esf. secundarios, en gral. despreciables)
  • Rozamiento negativo, en su caso.
  • En el cálculo de encepados, sólo se tienen en cuenta las acciones transmitidas por la estructura

Se combinan las siguientes acciones MAYORADAS:

CÁLCULO DEL PILOTAJE

LECCIÓN 22

CIMENTACIONES PROFUNDAS

19

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

DESCOMPOSICIÓN ESTÁTICA DE FUERZAS

  • Riz = carga en un pilote cualquiera, producida por la carga vertical F (^) z
  • F (^) z = carga vertical total (incluyendo el peso del encepado)
  • e (^) x , e (^) y = excentricidades de dicha carga
  • I (^) x =  y (^) i^2 = mom. inercia del pilotaje resp. eje OX que pasa por el c.d.g.
  • I (^) y =  x (^) i^2 = mom. inercia del pilotaje resp. eje OY
  • n = nº pilotes verticales iguales

 

 

 

    x

y i y

x i iz z I

e y I

e x n

R F

1

PILOTAJE HIPERESTÁTICO. Carga vertical Fz

Si Riz < 0 (tracción), se admite si Riz < Peso pilote, si no, aumentar la inercia del grupo (  y (^) i^2 ó  x (^) i^2 ) separando más los pilotes. Aunque a veces, se busca el trabajo a tracción del pilote.

Hip.: Pilotes iguales en sección y longitud

CÁLCULO DE CARGAS Y ESFUERZOS EN LOS PILOTES

LECCIÓN 22

CIMENTACIONES PROFUNDAS

20

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

DESCOMPOSICIÓN ESTÁTICA DE FUERZAS

PILOTAJE HIPERESTÁTICO. Carga horizontal F

Se puede inclinar algunos pilotes un ángulo  i , cumpliéndose:

F  = ( Riz tg  i )

( Riz se ha obtenido anteriormente) Por tanto, los pilotes inclinados incrementarán sus esfuerzos axiles: R (^) i  = R (^) iz / cos  i

CÁLCULO DE CARGAS Y ESFUERZOS EN LOS PILOTES

Fuente: Arroyo et al , 2018

LECCIÓN 22

CIMENTACIONES PROFUNDAS

21

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

PÓRTICO EQUIVALENTE

  • Pilotes empotrados en cabeza
  • A partir de una cierta profundidad, los giros y desplazamientos son despreciables  Empotramiento
  • El terreno que rodea los pilotes ofrece resistencia a su desplazam. horizontal, por lo que éstos se deforman como si tuvieran una longitud de flexión L’ inferior a la real (Oteo, 1973)

E 0 / E 1 0,0 0,5 1,

f 1,70 1,25 1,

Ep I (^) p = rigidez del pilote E 0 = mód. terreno en cabeza del pilote E 1 = mód. terreno en la punta del pilote

4 0 /^3

' 1 , 2 E

E I Lf p p

CÁLCULO DE CARGAS Y ESFUERZOS EN LOS PILOTES

Fuente: Rodríguez et al , 1982

LECCIÓN 22

CIMENTACIONES PROFUNDAS

22

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ÍNDICE

I. Generalidades II. Tipos de pilotes III. Criterios de elección de pilotes

V. Cálculo geotécnicos V.1 Carga de hundimiento del pilote aislado V.2 Carga de hundimiento de un grupo de pilotes V.3 Asientos de pilotes y grupos de pilotes V.4 Pilotes sometidos a solicitaciones especiales VI. Cálculos estructurales VI.1 Dimensionado estructural del pilote VI.2 Dimensionado de elementos auxiliares

IV. Cálculo de cargas y esfuerzos en los pilotes

VII. Zonas sísmicas

LECCIÓN 22

CIMENTACIONES PROFUNDAS

25

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

CARGA AXIL EQUIVALENTE E (NTE – CPI)

Valor de M : n = 2  M = M (^) y n = 3  M = 1,75 M (^) X n = 4  M = M (^) X + M (^) y

CÁLCULO ESTRUCTURAL DEL PILOTE

LECCIÓN 22

CIMENTACIONES PROFUNDAS

26

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

PREDIMENSIONADO.

NTE – CPP (Cimentaciones Pilotes Prefabricados)

Capacidad de soportar momentos: n = 1  M (^) x = M (^) y = 0 n = 2  M (^) x = 0 ; M (^) y  0 n = 3  M (^) x  1,75 M (^) y n = 4  M (^) x  0 ; M (^) y  0

CÁLCULO ESTRUCTURAL DEL PILOTE

Fuente: NTE-CPP, 1978

LECCIÓN 22

CIMENTACIONES PROFUNDAS

27

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

CARGA AXIL EQUIVALENTE E (NTE – CPP)

Valor de M : n = 2  M = M (^) y n = 3  M = 1,75 M (^) X n = 4  M = M (^) X + M (^) y

CÁLCULO ESTRUCTURAL DEL PILOTE

LECCIÓN 22

CIMENTACIONES PROFUNDAS

28

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

  • Comprobación análoga a la de un pilar a compresión centrada, pues la coacción del terreno impide, al menos parcialmente, el pandeo:

COMPROBACIÓN DEL PILOTE

CÁLCULO ESTRUCTURAL DEL PILOTE

N (^) dNu  0 , 85 fcdAcAsf yd Nd esfuerzo axil de cálculo Nu esfuerzo axil de agotamiento

f cd = f ck /  c resistencia de cálculo del hormigón

Ac área de la sección del pilote As área de la sección de la armadura longitudinal

f yd = f yk /  s resistencia de cálculo de la armadura longitudinal

  • Pilotes ejecutados in situ sin camisa de chapa:
    • Es aconsejable aumentar  c (EC-2 establece  c = 1,65)
    • EHE-08 propone calcular Ac con un diámetro inferior:  nom – 50 mm   cál = 0,95 nom   nom – 20 mm
  • Excentricidad mínima: /20 y 2 cm

LECCIÓN 22

CIMENTACIONES PROFUNDAS

31

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

EJEMPLO. CÁLCULO ESTRUCTURAL DEL PILOTE

ENUNCIADO

Obtener la armadura y el esfuerzo axil de agotamiento que puede soportar un pilote ejecutado “in situ” de 55 cm de diámetro. El hormigón a emplear es HA-30/F/12/IIa+Qa y el acero B 500 S. Cálculos previos: Hormigón  f (^) cd = 30/1,65 = 18,18 MPa Acero  f (^) yd = 500/1,15 = 434,78 > 400  f (^) yd = 400 MPa Armadura: Cuantía geométrica mínima (EHE-08): As  0,004 Ac = 0,004    5502 / 4 = 0,004  237583 = 950 mm^2 (5 16) Cuantía máxima: As  0,6 f (^) cd Ac / f (^) yd = 0,6  18,18  237583 / 400 = 6479 mm^2 Cuantía geométrica mínima (EC-2): Ac = 0,24 < 0,5 m^2  As = 0,005 Ac = 1188 mm^2 (616 , 1206 mm^2 ) Cercos:  c   l /4 = 16/4 = 4 mm ; Sep.  15  l = 240 mm (8/20 cm) (¿z. sísm.?)

LECCIÓN 22

CIMENTACIONES PROFUNDAS

32

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos d^ u cd c s yd

NN  0 , 85 f AA f

Axil de agotamiento:

Diámetro de cálculo:  nom – 50 mm   cál = 0,95  nom   nom – 20 mm 550 – 50 = 500 mm   cál = 0,95  550 = 522 mm  550 – 20 = 530 mm Ac =   522 2 / 4 = 214008 mm 2 Axil de agotamiento:

Observación: Debe considerarse que, en este tipo de piezas, la sección puede estar condicionada por consideraciones geotécnicas, lo cual no permite utilizar plenamente la resistencia característica mínima de 25 MPa. Por ejemplo, en este caso (real), la carga admisible obtenida, considerando el rozamiento negativo, fue de 627 kN.

Nu = 0,85  18,18  214008 + 1206  400 = 3307 + 482 kN = 3789 kN

EJEMPLO. CÁLCULO ESTRUCTURAL DEL PILOTE

LECCIÓN 22

CIMENTACIONES PROFUNDAS

33

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

CÁLCULO DEL ENCEPADO

PREDIMENSIONADO

  • Datos Diámetro del pilote ( D ) Diámetro de la armadura del pilar ()
  • Predimensionado de la geometría del encepado
    • Dimensiones en planta, a partir de: Distancia del borde del encepado al pilote más próximo  25 cm y  D / Distancia intereje de pilotes e = 3 D
    • Canto he /2  máx (10^2 +20, D , 40) [cm]
  • El pilote, una vez descabezado, debe entrar en el encepado 10- cm (recubrim. de la armadura, al apoyar ésta en los pilotes)

Ejemplo. Encepado de 2 pilotes Fuente: Arroyo et al , 2009

LECCIÓN 22

CIMENTACIONES PROFUNDAS

34

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos ENCEPADOS FLEXIBLES

  • Vuelo máx. > 2 h
  • Es aplicable la TEORÍA GENERAL DE LA FLEXIÓN

ENCEPADOS RÍGIDOS

  • Vuelo máx.  2 h
  • No es aplicable la Teoría General de la Flexión
  • Es necesario definir un modelo de BIELAS Y TIRANTES
  • No es necesario realizar la comprobación a Cortante y a Punzonamiento

MECANISMO RESISTENTE

CÁLCULO DEL ENCEPADO

Fuente: EHE-08, 2011

LECCIÓN 22

CIMENTACIONES PROFUNDAS

37

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

ENCEPADO RÍGIDO DE DOS PILOTES

Armadura secundaria Es conveniente aproximar más los cercos verticales en la zona de anclaje de la armadura principal, a fin de garantizar el zunchado de ésta

CÁLCULO DE ENCEPADOS RÍGIDOS

Fuente: EHE-08, 2011

LECCIÓN 22

CIMENTACIONES PROFUNDAS

38

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

Armadura principal de tracción

 l a  =A f

d

= N

T d^0 ,^68 d^0 ,^58 ^0 ,^251 s yd

ENCEPADO RÍGIDO DE TRES PILOTES

Nd axil de cálculo del pilote más cargado f (^) yd  400 MPa

CÁLCULO DE ENCEPADOS RÍGIDOS

Fuente: Arroyo et al , 2018

LECCIÓN 22

CIMENTACIONES PROFUNDAS

39

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

y Civil

A. TOMÁS – Área Ingeniería de la Construcción – Dpto. de Ingeniería Minera y Civil – UPCT

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

Armadura principal de tracción

  f

d =A

=N l a

T d d 0 , 85 s yd

ENCEPADO RÍGIDO DE CUATRO PILOTES

Nd axil de cálculo del pilote más cargado f (^) yd  400 MPa

CÁLCULO DE ENCEPADOS RÍGIDOS

Fuente: Arroyo et al , 2018

LECCIÓN 22

CIMENTACIONES PROFUNDAS

40

POLITÉCNICA DE^ UNIVERSIDAD CARTAGENA

Ing. MineraDpto. de y Civil

CONSTRUCCIÓNEN HORMIGÓN 1º curso Máster Ing. de Caminos

DISPOSICIÓN DE ARMADURA EN ENCEPADOS RÍGIDOS

DE MÁS DE DOS PILOTES

Banda: Zona cuyo eje es la línea que une los centros de los pilotes, y cuyo ancho es el  pil + 2 veces la distancia del fondo del encepado al c.d.g. de la armadura (~20 cm)

  • Armadura principal en bandas
  • Arm. secundaria entre bandas (1/4 de la principal)
  • Armadura secundaria vertical (cercos atando la arm. principal) Nd axil pilar A s fydNd^1 ,^5^ n n nº pilotes

CÁLCULO DE ENCEPADOS RÍGIDOS

Fuente: EHE-08, 2011
