CIMIENTO CORRIDO

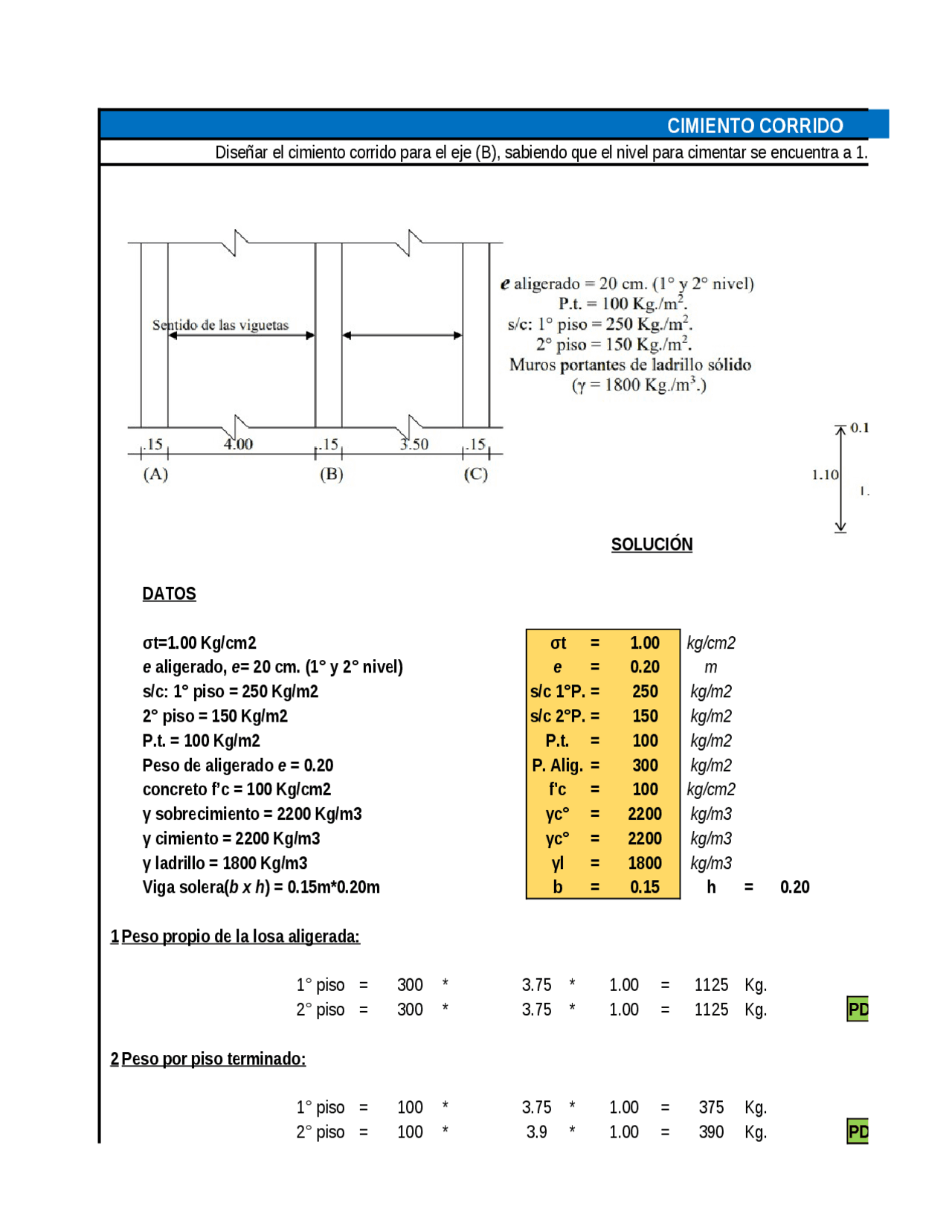

Diseñar el cimiento corrido para el eje (B), sabiendo que el nivel para cimentar se encuentra a 1.00 m. bajo e
SOLUCIÓN
DATOS
σt=1.00 Kg/cm2 σt = 1.00 kg/cm e = 0.20 m s/c: 1° piso = 250 Kg/m2 s/c 1°P. = 250 kg/m 2° piso = 150 Kg/m2 s/c 2°P. = 150 kg/m P.t. = 100 Kg/m2 P.t. = 100 kg/m P. Alig. = 300 kg/m concreto f’c = 100 Kg/cm2 f'c = 100 kg/cm γ sobrecimiento = 2200 Kg/m3 γc° = 2200 kg/m γ cimiento = 2200 Kg/m3 γc° = 2200 kg/m γ ladrillo = 1800 Kg/m3 γl = 1800 kg/m b = 0.15 h = 0.
1 Peso propio de la losa aligerada:
1° piso = 300 * 3.75 * 1.00 = 1125 Kg. 2° piso = 300 * 3.75 * 1.00 = 1125 Kg. PD
2 Peso por piso terminado:
1° piso = 100 * 3.75 * 1.00 = 375 Kg. 2° piso = 100 * 3.9 * 1.00 = 390 Kg. PD
e aligerado, e = 20 cm. (1° y 2° nivel)
Peso de aligerado e = 0.
Viga solera( b x h ) = 0.15m0.20m*
3 Peso viga solera:
1° piso = 0.15 * 0.20 * 2.40 = 72 Kg. 2° piso = 0.15 * 0.20 * 2.40 = 72 Kg. PD
4 Peso de los muros(p.e.=1800 Kg./m3.)
1° piso = 0.15 * 2.90 * 1800 * 1.00 = 783 Kg. 2° piso = 0.15 * 2.80 * 1800 * 1.00 = 756 Kg.
5 Sobrecarga:
1° piso = 250 * 3.75 * 1.00 = 937.5 Kg. 2° piso = 150 * 3.90 * 1.00 = 585 Kg. PL
6 Sobrecimiento:
= 50 cm. → = 0.6 m. , p.e.c° = 2200 peso s/c = ( 0.15 * 0.60 ) 2200 * 1.00 = 198 Kg. PD
7 Cimiento:
Peso = ( 0.60 * b ) 2200 * 1.00 = 1320 b Kg. PD
∴ PD^ =^ ( 4896^ +^1320 *b)^ kg PL = 1522.5 kg
*** Dimensionamiento de B:**
σt = 6418.50 + 1320 B = 100 B * 10^ σt = 6418.50 + 1320 B = 100 B * 100 B = 0.7394585 m.
Considerando h cimiento h s/c
𝜎_𝑡=𝑃/𝐴𝑧= (𝐾𝑔.)/𝑐𝑚2=(6418.50+1320𝑏)/𝐵𝑥100⇒6418.50+1320b= 0B
RRIDO
cuentra a 1.00 m. bajo el nivel del terreno natural, donde σt =1.0 Kg./cm.
PD1 = 2250 kg.
PD2 = 765 kg.
apata de la siguiente manera:
75 cm
