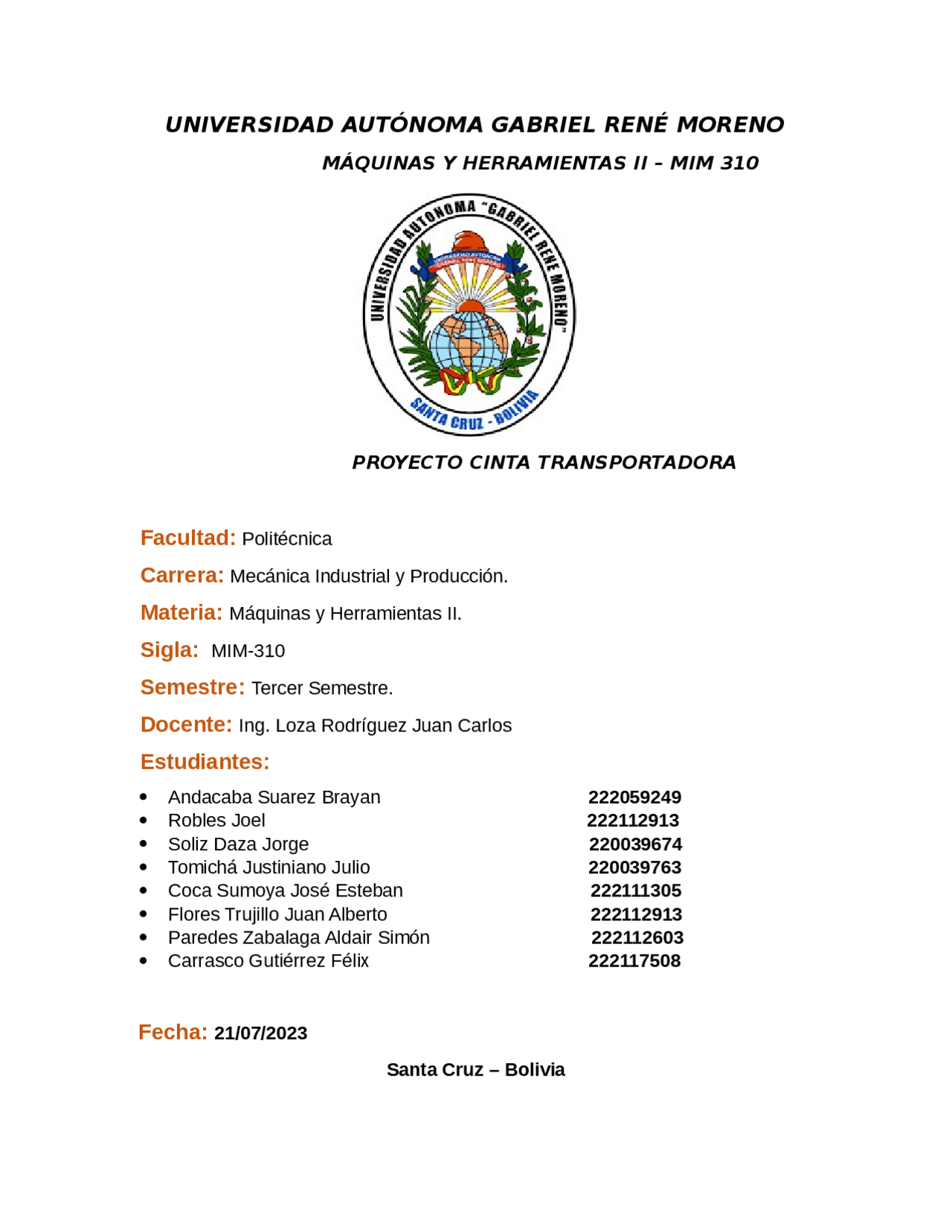

UNIVERSIDAD AUTÓNOMA GABRIEL RENÉ MORENO
MÁQUINAS Y HERRAMIENTAS II – MIM 310
PROYECTO CINTA TRANSPORTADORA
Facultad: Politécnica
Carrera: Mecánica Industrial y Producción.
Materia: Máquinas y Herramientas II.
Sigla: MIM-
Semestre: Tercer Semestre.
Docente: Ing. Loza Rodríguez Juan Carlos
Estudiantes:
Andacaba Suarez Brayan 222059249 Robles Joel 222112913 Soliz Daza Jorge 220039674 Tomichá Justiniano Julio 220039763 Coca Sumoya José Esteban 222111305 Flores Trujillo Juan Alberto 222112913 Paredes Zabalaga Aldair Simón 222112603 Carrasco Gutiérrez Félix 222117508
Fecha: 21/07/
Santa Cruz – Bolivia
INDICE
- 1.-OBJETIVOS
- 1.1.-Objetivos General
- 1.2.-Objetivos Específicos
- 2.-FUNDAMENTOS TEORICOS
- 2.1.-Maquinado de Fresado.
- 2.2.-Operaciones básicas de Fresado.
- 2.3.-Calculo de velocidades de Corte (de rotación, avance y profundidad).
- 2.4.-Herramientas de Corte
- 2.4.-Teoria de Cinta Transportadora
- 3.1 Cuadro de Materiales y Herramientas
- 3.2 Plan de Trabajo
- 3.3 Costos de proyecto y cotizaciones
- 3.4 Reportaje Fotográfico
- 4.- CONCLUSIONES
- 4.1 Recomendaciones
- 4.2 Procedimiento de Seguridad y Herramientas
- 5.- ANEXOS
Difiere el taladro en el que la herramienta de corte avanza en dirección paralela a su eje de rotación. La forma geométrica creada por el fresado es una superficie plana. Se pueden crear otras formas mediante la trayectoria de la herramienta de corte o la forma de dicha herramienta. Debido a la variedad de formas posibles y a sus altas velocidades de producción, el fresado es una de las operaciones de maquinado más versátiles y ampliamente usadas. 2.2.-Operaciones básicas de Fresado. El fresado es un proceso de mecanizado que consiste principalmente en la remoción de material mediante arranque de viruta utilizando una máquina – herramienta llamada fresadora. Fresado Tangencial. Fresado Frontal. Planeado y planeado con escuadra. Escuadrado y Canteado Ranuras y Cortes. Chaflanes Alojamientos y Vaciados. Fresado de Engranajes 2.3.-Calculo de velocidades de Corte (de rotación, avance y profundidad). El principal movimiento de la herramienta es el giro sobre su eje. En algunas fresadoras también es posible variar la inclinación de la herramienta o incluso
prolongar su posición a lo largo de su eje de giro. En las fresadoras de puente móvil todos los movimientos lo realizan la herramienta mientras la pieza permanece inmóvil. Movimiento principal de corte: Es el movimiento que tiene la herramienta para que se logre el desprendimiento de viruta. En una fresadora el movimiento principal es el que se da en la herramienta. Movimiento de avance: Es el que permite a la herramienta desprender material de manera permanente y controlada. En la fresa es el movimiento de la mesa. Movimiento de penetración: Es el que da la profundidad o espesor del material desprendido. En la fresa es que tanto se penetra la herramienta al material. 2.4.-Herramientas de Corte Los procesos de maquinado se realizan usando herramientas de corte. Las altas fuerzas y temperaturas durante el maquinado crean un ambiente muy agresivo para la herramienta. Las herramientas se pueden clasificar de diferentes maneras, las mas comunes corresponden a: Numero de filos Material de fabricación Tipo de movimiento de que efectúa la herramienta. Tipo de viruta generada Tipo de maquina en las que se utilizan
2.5.-Funcionamiento de la cinta transportadora Su funcionamiento es a través de la cinta, que funge como un soporte físico de forma continua gracias a una polea matriz motorizada, permitiéndole el movimiento constante hacia adelante. Se encuentra montada en una superficie normalmente metálica y cuyas dimensiones varían, al igual que los componentes que la conforman, para definir la carga que es capaz de soportar y la velocidad que tendrá para realizar el traslado de los materiales. Las bandas transportadoras se mueven con rodillos o tambores y dos o más bidones que transportan los materiales; para mejorar sus capacidades pueden contar con barandillas, guardas laterales, ruedas o cualquier otro accesorio mecánico dependiendo del procedimiento y la materia que desee realizar la industria en cuestión. 2.6.- Beneficios de la cinta transportadora El principal beneficio de las bandas transportadoras es que aceleran la producción y la hacen más sistematizada para obtener mejores resultados a menores tiempos y costos. Aunado a esto, los trabajadores son menos exigidos en sus tareas traduciéndose en menos cansancio y reduciendo su intervención en los procedimientos para enfocarse en otras áreas. Además de los costos laborales reducidos, se aumentan las posibilidades de trabajo en otras áreas para facilitar aún más la producción, mejorando considerablemente la calidad y cantidad del producto final. Por último, si se adquiere una banda transportadora específicamente para nuestro sector o trabajo, no será necesario cambiar o adaptarse a un nuevo sistema, pudiendo simplemente mejorar o modificar el nuestro.
3.-PROCEDIMIENTO
3.1 Cuadro de Materiales y Herramientas Materiales 1 barra de fierro Angular ½” 1 barra de fierro rectangular ½” 1 base metálica. Rodamientos Electrodos Conarco E 6013 Motor AC Capacitor Cables Lamina para cinta transportadora Herramientas Máquina de Soldar Prensa Desarmadores Multímetro Alicates Torno Fresadora Equipos de Protección Mascara de protección Guantes Pantalón jean Camisa jean
3.3 Costos de proyecto y cotizaciones Procedimiento que hemos realizado. COTIZACIONES DESCRIPCION PRECIO 1 PRECIO 2 PRECIO 3 1 barra de fierro angular ½” 70bs 75bs 80bs 1 barra de fierro rectangular ½” 78bs 80bs 85bs 1 base metálica 30bs 35bs 32bs Rodamientos 20bs 25bs 23bs Motor AC 30bs 35bs 40bs Capacitor 50bs 40bs 60bs Lamina para cinta transportadora 60bs 67bs 70bs TOTAL 318bs 363bs 368bs . COTIZACIONES DESCRIPCION PRECIO 1 1 barra de fierro angular ½” 70bs 1 barra de fierro rectangular ½” 78bs 1 base metálica 30bs Rodamientos 20bs Motor AC 30bs Capacitor 50bs Lamina para cinta transportadora 60bs
TOTAL 338bs 3.4 Reportaje Fotográfico
una verificación previa de las herramientas y maquinas a utilizar teniendo un adecuado mantenimiento predictivo, correctivo y preventivo. 5.- ANEXOS
